JYZN-1智能配电实验系统

  一、概述：

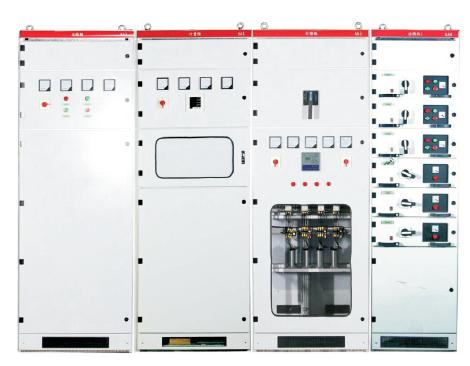

实验系统由智能配电成套设备和计算机监控系统构成，智能配电成套设备包括进线柜、计量柜、电容补偿柜、出线柜及三相阻感性负载，成套设备全部采用主流品牌的智能万能式断路器、智能塑壳断路器、智能仪表，智能无功补偿控制器等供配电系统先进的智能配电设备，并与计算机监控系统构成供配电智能监控系统。

二  系统要求：

1.进线柜要求

主要包括智能万能式断路器断路器、电流互感器，电流表、功率表、功率因数表、指示灯、按钮、母排、熔断器、母线夹、接线端子、二次线等。

2.计量柜要求

主要包括刀开关、母排、电流互感器3只、电压表、三相智能表、有功、无功电度表、熔断器、接线端子、试验端子、母线夹、二次线等。其功率表输入电流范围0~20A，输入电压范围0~500V。工业标准封装，由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3～1.0，电压电流量程为450V和20A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。配置LABVIEW系统监控软件。

3.电容补偿柜要求

主要包括QSA刀开关、断路器、接触器、3相电力电容器、避雷器3只、智能自动无功补偿控制器、电流互感器、电流表、指示灯、按钮、母排、熔断器、母线夹、接线端子、二次线。提供电能质量分析控制装置，完成谐波、功率因数等分析与控制，采用DSP控制，具有PWM测试，源代码及实训手册，编辑监控软件。

4.出线柜要求

主要包括塑壳断路器、电流互感器，电流表、指示灯、按钮、母排、熔断器、母线夹、接线端子、二次线，至少4个出线抽屉。

5.柜体要求

（1）柜体类型：抽屉式成套柜体

6.负载要求

（1）1.5KW三相异步电动机2台

（2）3kW可调有功负载

（3）4kVar容性无功负荷

（4）负载各类型功率必须与必须匹配完成电容无功补偿实验

（5）提供变频调速系统，采用DSP控制，支持4种不同类型大功率电机的驱动，支持MATLAB环境下图形化编程与仿真软件，提供教材及源代码，主板与驱动分离，128*64液晶显示，按键操作。

7.智能万能式断路器断路器要求

（1）安装方式：抽屉式；

（2）壳架电流等级：4000A

（3）级数：3P

（4）智能控制器：过电流保护（长延时，短延时、瞬时）、接地故障保护、通信功能，电流、电压LCD显示、过载报警、试验功能、触头磨损指示、自诊断功能、MCR功能、故障记忆功能。热模拟功能。

（5）额定电流：2000A

（6）抽屉座通信模块；

8.智能塑壳断路器断路器要求：（1）安装方式：抽屉式；（2）壳架电流等级：800A；（3）级数：3P；（4）智能断路器+计算机监控系统功能：实现远距离“四遥功能”，包括断路器识别、状态指示、断路器控制、保护值整定/修改，工作状态值监视；（5）额定电流：800A；（6）附件：电动操作机构；

 9.短信息通知模块要求：自动监视智能塑壳断路器、智能万能式断路器设备运行状态，当设备发生预先设置的事件时发送短消息到用户手机。。

10.提供上述低压柜的详细材料清单、一次主接线图、二次接线图、盘面开孔图、实物照片；

11.智能断路器实验装置要求：装置应包含低压智能配电系统一次设备，二次设备和控制设备，二次信号采用4-20mA标准信号，开放式编程，能够实现智能配电系统各种典型保护控制功能，

 12.计算机监控系统要求：

（1）总控台尺寸要求： 2000mm*1000mm*750mm；（2）计算机：我公司配置研详工控机：CPU E5300双核/2G内存/500G硬盘/DVD光驱/ATX250W电源/2个千兆网口/8个USB2.0/6个COM口/4个PCI插槽。计算机监控系统要能够实现监控工况流程转换，满足计算机监控系统的工况流程转换实训要求。（3）显示器：22寸液晶显示器；（4）监控软件功能：供配电系统“四遥”功能；（5）要求提供系统通讯网络结构图；13.配套工具：绝缘手套1副；绝缘靴1副；套筒扳手1套；梅花扳手2套；呆头扳手2套、数字万用表1只。

13配套工具：

   一字螺丝刀20个：规格：3×75mm，橡胶手柄

   十字螺丝刀20个：规格：3×75mm，橡胶手柄

   一字螺丝刀20个：规格：6×100mm，橡胶手柄

   十字螺丝刀20个：规格：6×100mm，橡胶手柄

   斜口钳20个： ≥6寸

   剥线钳20个： ≥6寸

   尖嘴钳20个：≥6寸

   活动扳手20个： ≥8寸

   梅花扳手8件一套，总计20套：材质碳钢

   呆头扳手8件一套，总计20套：材质碳钢

   绝缘手套20套：绝缘电压参考等级≥10kV

   绝缘靴20双：绝缘电压参考等级≥10kV

   兆欧表20只：模拟式，1000V

   万用表20只：1.基本功能要求：交流电压、直流电压、交流电流、直流电流、电阻、电容的测量2.其它功能要求：自动量程、通断蜂鸣测试、自动关机

   钳形电流表20只，量程：交直流2000A

   安全帽1，20只：红色

   安全帽2，20只：黄色

   安全技术指示牌20只：材质：pvc彩印+覆高亮光保护膜

   元件柜20个：1.材质结构：钢，5层，带锁，铁质双门2.尺寸（长×宽×高）：≥1000×480×2000mm, 3.其它要求：本体厚度≥1.2mm，隔板厚度≥0.8mm

工具柜一、20个：1.材质：柜体及柜内隔板均采用≥0.8mm厚的优质冷轧钢板，表面静电喷塑

   2.参考尺寸（长×宽×高）：≥ 900×400×1800mm；

   3.结构：10门，每个柜箱内带1块可调高低的隔板；柜门上带锁鼻子，每个柜门上带铝合金把手，每个柜门上有专门放置学生个人信息卡片的卡槽，亚光灰白色

   工具柜二、20个：1.材质：柜体采用优质冷轧钢板，厚度不低于0.8mm；门玻璃采用浮法玻璃，厚度≥5mm；柜子内隔板采用高密度板，隔板厚度≥0.8mm，柜子表面静电喷塑；

14. 智能配电创新手机应用云平台

    本平台将物联网技术运用于信息技术并将数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据。手机可以检测各开关柜设备的开关状态，能够进行远程开关提醒。本平台可实现以下几个功能：

1、数据云系统上传

2、手机app数据查询

3、历史数据查询

4、数据分析统计

5、新浪微博报警

6、微信反向控制

三、实验项目

（1）进线柜一次元件安装

（2）计量柜一次元件安装

（3）出线柜一次元件安装

（4）无功补偿柜一次元件安装

（5）进线柜二次元件安装、接线、试验

（6）计量柜二次元件安装、接线、试验

（7）出线柜二次元件安装、接线、试验

（8）无功补偿柜二次元件安装、接线、试验

（9）低压配电系统停、送电操作、运行、无功补偿实验

（10）智能配电系统SCADA实验

（11）智能断路器电信号、位置信号采集与遥控实验

（12）断路器过流保护、欠压保护编程实验
