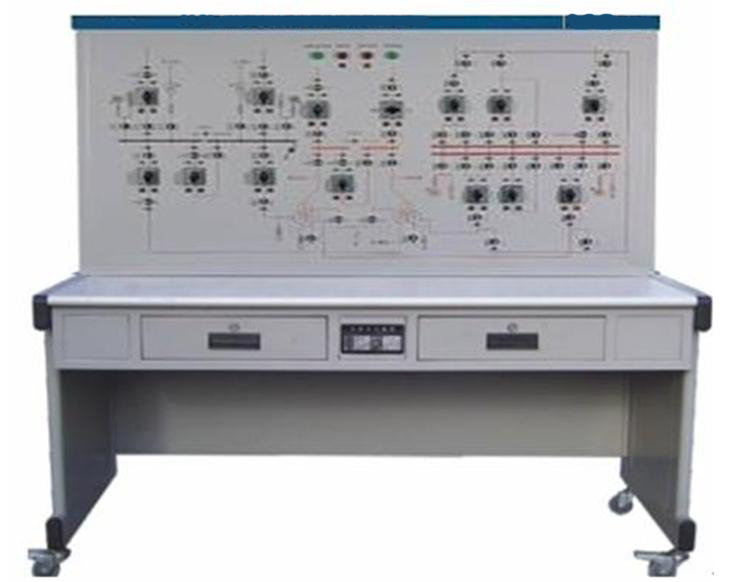

JYLX-06型 变电站倒闸操作实训系统

一、概 述
我国电力工业迅速发展，电力主干网架电压等级已经普遍上升到500kV,电网日趋复杂、全国联网已是必然的发展趋势。据统计，在电力系统的各种事故中，由于运行人员的误操作、误判断而造成贻误的事故约占40%。在这种情况下，电力系统从发电厂、变电站、到供配电所对运行值班人员的要求更高，而熟练掌握正常情况下的停、送电操作和各类故障情况下的倒闸操作一直是电力行业运行值班类技术人员的极其重要的职业技能。
“变电站倒闸操作实训系统”参考国家《变电站仿真机技术规范》、《变电站值班员职业标准》及配套的培训教材，综合考虑职业院校相关专业课程实训需求，因此实训系统可以作为电力行业职业技能人才的培训考核设备，也可作为职业院校电力技术类专业的实训设备。
二、技术性能
1.额定电压：三相五线～380V±10%  50HZ
2.额定容量：＜1.5kVA
3.工作环境：环境温度-5℃～+40℃   相对湿度＜85%(25℃)  海拔＜4000m
三实训项目
1.系统运行方式切换倒闸操作
2.线路停电操作
3.线路送电操作
4.出线开关从运行状态转检修倒闸操作
5.出线从检修状态转冷备用倒闸操作
6.出线从冷备用转热备用倒闸操作
7.出线从热备用转运行倒闸操作
8.出线从检修转运行倒闸操作
9.两路进线供电转一路供电倒闸操作
10.一路进线供电转两路供电倒闸操作
11.母线从运行状态转检修倒闸操作
12.变压器从运行状态转检修倒闸操作
13.母线从检修状态转运行倒闸操作
14.变压器从检修状态转运行倒闸操作
