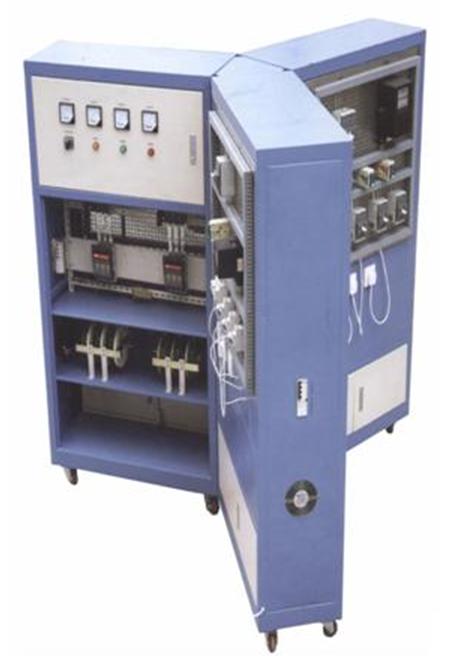

JYNX-2型内线安装工实训装置(高级)

一、概 述
内线安装工实训装置是根据劳动和社会保障部职业/工种资格（标准）《内线安装工》高级工实训考核要求设计，能够完成多种技能训练。主要完成电动机、低压配电装置、接户进户和量电装置、常用机械电气部分的安装，以及室内用电设备的故障分析处理和动力机械电气部分的故障分析。既适用于职业院校相关专业人员的岗位技能培训，也能作为各级部门技能培训和职业技能鉴定中心相关工种鉴定考核。

二、特 点
1.真实性强：装置元件布置、开关操作都参考了工程实际，为各专业岗位创造真实的实训环境；
2.模块化设计：各个实训内容按模块进行设计。
三、技术性能
1.输入电源：AC380V±10% 50Hz
2.工作环境：温度-10℃～+50℃  相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1.5kVA
4.外形尺寸：1800mm×1700mm×500mm
四、实训项目
1.单项操作
(1)低压配电屏一次设备安装和调试
(2)磁力起动器安装和调试
2.多项操作
(1)单回路动力箱安装和调试
(2)交流接触器可逆控制操作箱安装和调试
(3)二次回路操作箱接线安装和调试
(4)具有运行位置指示单回路动力控制箱安装和调试
(5)具有运行位置指示异步电动机操作箱安装和调试
(6)动力控制箱内保护、控制、测量设备安装和调试
(7)具有过流保护的动力控制箱设备安装和调试
(8)室内配电故障处理
(9)简单动力控制箱故障处理
(10)三相异步电动机安装起动
3.综合操作
便携式配电箱制作安装和调试
