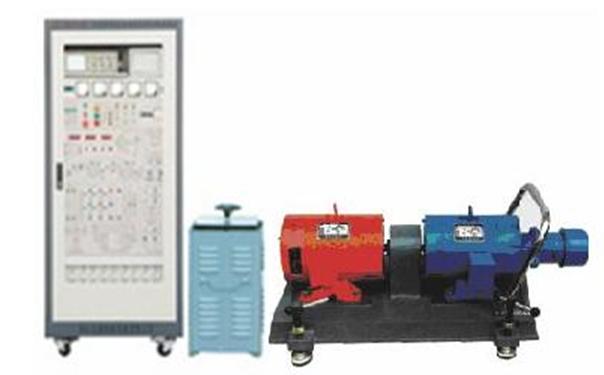

JYNB-1型大功率直流调速系统实训考核装置
一、概 述
“JYNB-1大功率直流调速系统实训考核装置”涵盖了大中专院校《电力电子技术》、《直流调速》、《电机控制》及《电力拖动自动控制系统》等课程所要求的实训项目，完全满足技师和高级维修电工的培训及技能考核的需要，适合于各类高校、职业学校、劳动培训及技能鉴定机构的实训教学以及高级维修电工考核和技能鉴定。
二、特点
设备采用大功率晶闸管和2.2KW大功率直流机组，可模拟工业现场，弥补了一般教学设备采用小电机无法准确模拟中大功率电机转动惯量的缺点，可以完成带电流截止负反馈转速单闭环、电压单闭环和电压、电流双闭环调速等实训项目，通过设置故障的方式，也可以完成自动化方面的实训考核。
三、技术性能
1.输入电源: 三相四线(或三相五线 380V±10％ 50Hz)
2.工作环境: 温度-10℃～+40℃ 相对湿度＜85％（25℃）海拨＜4000m
3.装置容量：＜4kVA
四、基本配置
1.工业控制柜
控制柜最上部为示波器放置区和设故箱，中间部分为电源控制部分，实训接线区和相应的监控仪表，装有±300V直流电压表、±20A直流电流表和数字转速表用于指示直流电机的运行状态，控制柜下部装有三相同步变压器、三相电流互感器和大功率晶闸管模块等。
2.直流电机组
整套直流电机组放置在一辆拖车上，2.2kW直流电动机和1.9kW直流发电机同轴安装，电动机转轴还装有1024点/转的光电编码器，给调速系统提供相应的转速信号。
3.加载电阻箱
设备还配套一台大功率可调电阻器，接直流发电机的电枢回路，调节负载电阻大小即改变了电动机的输出转矩
五、实训项目
1.开环系统参数调试
(1)同步信号观测
(2)锯齿波斜率整定
(3)初始角度整定
(4)最小整流角最小逆变角整定
(5)三相全控整流电路
2. 闭环系统参数调试
(1)电流反馈系数整定
(2)转速反馈系统整定
(3)电流截止负反馈整定
3.电压单闭环调速系统
4.转速单闭环调速系统
5.带电流截止负反馈转速单闭环调速系统
6.转速、电流双闭环调速系统
六、故障设置功能
1.模拟三相同步信号缺相
2.模拟晶闸管触发电路故障
3.模拟电压单闭环调速系统中调节器故障
4.模拟转速单闭环调速系统中调节器故障
5.模拟双闭环调速系统中转速调节器故障
6.模拟双闭环调速系统中电流调节器故障
该实训考核柜可以设置多个独立的故障点，通过多个故障点排列组合，可模拟更多的故障现象。
七、 产品配置
|
序号
|
名称
|
型号
|
数量
|
备注
|
|
1
|
大功率直流调速系统实训考核柜
|
FCNB-1
|
1台
|
必配
|
|
2
|
直流电机组
|
|
1组
|
必配
|
|
3
|
加载电阻箱
|
|
1个
|
必配
|
