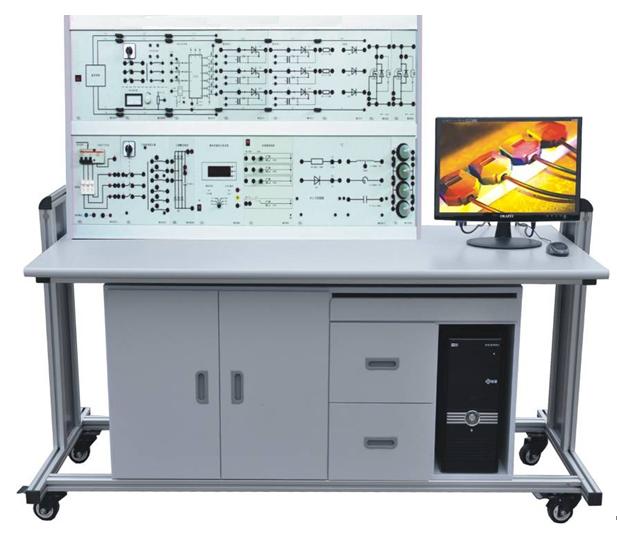

JYLZ-780A电力电子技术与自动控制系统实验实训装置

一、概述
本装置是根据《维修电工(高级)》(中国劳动社会保障出版社出版)培训教材中关于电力电子与自动控制部分的技能培训要求,吸收国内同类产品的优点,充分考虑了实验室的现状和发展趋势精心研制而成。它不仅涵盖了各职业院校、高级技校所开设的《电力电子技术》、《半导体变流技术》、《直流调速系统》、《电力拖动自动控制系统》等专业课程所要求的主要实验项目,还可以用于对从业人员进行岗位培训、就业培训以及各省、市的维修电工培训和鉴定考核使用。

二、 产品特点
1.体现“工程环境”理念,效仿生产现场实际:系统应从相关工业产品移植而来,可很好实现对学生能力(波形分析和系统调试能力)的培养和技术知识的应用。
2.各个系统的配置合理:各个系统采用的元件、触发(驱动)电路、主电路、控制方式、控制对象及保护环节等,应能概括当前工业上的技术应用,内容丰富多样,体现了“典型性、先进性、实用性和可行性”的要求,能引起学生兴趣,能使学生获得很大的收获。
3.模块采用PCB烤漆工艺制成,正面为原理图和测试点,背面焊有对应的元件,增强了学生对实验内容的感性认识与理性认识。
4.元件与单元电路性能实验,在小系统环境中进行:这样有利于学生理解该元件和该单元用于何处、它们的性能对整个系统的影响,有利于学生知识的巩固和实际应用。
5.配备相应的CAI实验多媒体光盘软件,辅以动画与讲解,方便实验教学。
6.本装置通过隔离变压器供电,而且具有接地保护、漏电保护功能,安全性符合相关的国家标准,确保人身安全。
三、实验设备技术指标


序号
产品名称
1
电力电子技术及自动控制系统实训平台
2
通用实验桌
3
电源部分变压器 隔离变压器
4
整流变压器
5
直流可调电源变压器
6
直流稳压电源变压器
7
交流电源变压器
8
三相同步变压器
9
单相调压器
10
可变电阻器模块
11
直流电压表与电流表模块
12
交流电压表与电流表模块
13
他励直流电动机
14
校正直流测功机
15
三相鼠笼异步电机
16
1024测速光电编码器
17
电机导轨,智能数显转速表
18
单相半控桥式整流电路及单结晶体管触发电路
19
直流调速系统的主电路、检测与保护电路
20
IGBT直流斩波电路(EXB841)
21
单相交流调压电路及集成锯齿波触发电路(KC05)
22
BJT单相并联逆变电路
23
双极晶体管(BJT)PWM控制直流电动机可逆调速电路
24
单相交流(过零触发)调功电路(KC08)
25
三相晶闸管全控桥式整流电路
26
三相晶闸管KC785集成触发电路
27
电流调节器、速度调节器及过电流保护电路
28
三相交流调压电路(KC785触发)
29
SPWM控制单相交直交变频电路
30
PWM开关型稳压电源(SG3525)
31
锯齿波移相触发电路(分立元件)
32
三菱变频器D720(0.4KW)
33
电工电子电拖及自动控制技能鉴定仿真软件 (带加密锁)
34
实验链接导线 (安全插座,护套线)


四  可完成的实训项目
(一) 电力电子元件(参数、性能与波形的测定)
   1)   晶闸管
   2)   双向晶闸管
   3)   双极晶体管(BJT)
   4)   场效应管(MOSFET)
   5)   绝缘栅双极型晶体管(IGBT)
(二) 触发(驱动)单元电路的研究
   1)   单结晶体管触发电路(分列元件)
   2)   锯齿波移相触发电路(分列元件)
   3)   KC05集成锯齿波触发电路
   4)   KC08过零触发电路
   5)   EXB841大规模集成(IGBT)驱动电路
   6)   三相KC785脉冲列触发电路
   7)   SG3525触发模块
   8)   IR2110专用驱动模块
(三) 电力电子电路
   1)   单相晶闸管半控桥式整流电路(含单相半波)
   2)   三相晶闸管全控桥式整流电路(含三相半波、三相半控桥)
   3)   BJT单相并联逆变电路
   4)   单相双向晶闸管交流调功电路
   5)   直流(IGBT)斩波电路及升、降压电路
   6)   单相(双向晶闸管)交流调压电路
   7)   三相(反并联晶闸管)交流调压电路
   8)   SPWM控制单相交直交变频电路
   9)   PWM控制(MOSFET)开关型稳压电源电路
   10)  双极晶体管(BJT)PWM控制直流电动机可逆调速电路
(四) 直流电机自动控制系统
   1)   电压负反馈、电流正反馈、直流调速系统(KZD-Ⅱ小容量晶闸管直流调速电路移植)
   2)   转速负反馈单闭环直流调速系统
   3)   转速、电流双闭环不可逆直流调速系统
   4)   转速、电流双闭环交流调压调速系统的研究
   5)  直流电机机械特性的研究。
(五) 三相异步电机变频调速系统
1、变频器功能参数设置与操作
2、变频器报警与保护功能
3、外部端子点动控制
4、变频器控制电机正反转
5、多段速度选择变频调速
6、变频器无级调速
7、基于外部模拟量(电压/电流)控制方式的变频调速
8、瞬时停电启动控制
