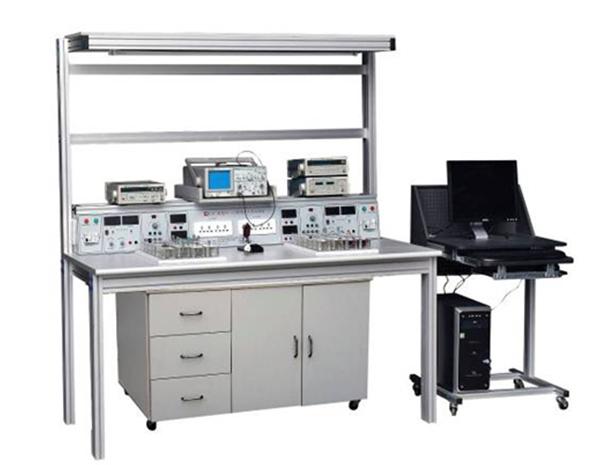

JY-168型电子工艺实训考核装置
一、设备概述
该装置适合职业院校的电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。
二、设备技术指标
1. 工作电源：两相三线 AC 220V±10% 50Hz
2. 温度：－10～40℃；环境湿度：≤90%（25℃）
3. 外形尺寸：长×宽×高=1600×850×1800mm
4. 整机功耗：≤1.5KW
5. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、设备功能特点
本设备总体结构：
电子工艺实训考核装置大体构成上分：铝合金活动框架、电源台、实验元件盒。
电源台：由两路相互独立、对称的实验电源和仪表组组成，可同时满足2人在同一实验台上完成不同的实验内容方便实训考核，装置采用单相电源供电，并配有带漏电保护的空气开关，熔断器以确保使用安全。
实验电源每路配置：一组可调的直流电源0~24V/2A，并带有过载、短路软保护功能，软保护的值还可进行调节；一组3~24V交流电源，七档可调；一组±5V、±12V直流稳压电源；一只精密数字电压表（DC 30V），一只精密数字电流表（DC 2000mA）；以及8路单相电源插座，可以方便设备、仪表的扩展时使用。
该装置配置的实验元件盒，实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
四、本设备的配置
|
序号
|
产品名称
|
型号规格
|
数量
|
单位
|
备注
|
|
1
|
电子工艺实训桌
|
1600*850*1800mm
|
1
|
张
|
铝合金框架
|
|
2
|
电子工艺电源台
|
1515*230*230 mm
|
1
|
台
|
铁质
|
|
3
|
函数发生器0.1HZ~2MHZ
（正弦波、三角波、方波）
|
CA1634 |
1
|
台
|
|
|
4
|
电工电子创新模块
|
|
1
|
套
|
|
|
5
|
实验连接线
|
|
1
|
套
|
|
|
6
|
电脑小推车
|
|
1
|
台
|
|
|
7
|
航空插连接线
|
|
1
|
条
|
4米
|
|
8
|
日光灯座（连灯）
|
|
1
|
套
|
|
|
9
|
双踪示波器
|
CA620
|
1
|
台
|
|
|
10
|
数字毫伏表
|
2171D
|
1
|
台
|
|
|
11
|
数字频率计
|
F1000
|
1
|
台
|
|
|
12
|
编程器
|
|
1
|
台
|
|
配套工具
|
序号
|
名称
|
型号/规格
|
单位
|
数量
|
|
1
|
烙铁（带架）
|
35W
|
套
|
1
|
|
2
|
剥线钳
|
鸿义
|
把
|
1
|
|
3
|
斜口钳
|
6寸
|
把
|
1
|
|
4
|
尖嘴钳
|
6寸
|
把
|
1
|
|
5
|
十字螺丝刀
|
新发
|
把
|
1
|
|
6
|
一字螺丝刀
|
新发
|
把
|
1
|
|
7
|
一字螺丝刀（小）
|
得力
|
把
|
1
|
|
8
|
十字螺丝刀（小）
|
得力
|
把
|
|
|
9
|
美工刀
|
|
把
|
1
|
电工电子创新模块清单：
|
元 件 名 称
|
型 号
|
数 量
|
备 注
|
|
电 阻
|
0.5Ω
|
1
|
1/2W
|
|
电 阻
|
1Ω
|
1
|
1/2W
|
|
电 阻
|
5.1Ω
|
2
|
1/2W
|
|
电 阻
|
51Ω
|
1
|
1/2W
|
|
电 阻
|
100Ω
|
3
|
1/4W
|
|
电 阻
|
150Ω
|
1
|
1/4W
|
|
电 阻
|
200Ω
|
1
|
1/4W
|
|
电 阻
|
300Ω
|
2
|
1/4W
|
|
电 阻
|
330Ω
|
2
|
1/4W
|
|
电 阻
|
430Ω
|
1
|
1/4W
|
|
电 阻
|
470Ω
|
1
|
1/4W
|
|
电 阻
|
510Ω
|
2
|
1/4W
|
|
电 阻
|
680Ω
|
2
|
1/4W
|
|
电 阻
|
820Ω
|
2
|
1/4W
|
|
电 阻
|
1K
|
3
|
1/4W
|
|
电 阻
|
1.5K
|
1
|
1/4W
|
|
电 阻
|
2K
|
2
|
1/4W
|
|
电 阻
|
2.4K
|
2
|
1/4W
|
|
电 阻
|
2.7K
|
1
|
1/4W
|
|
电 阻
|
3.3K
|
3
|
1/4W
|
|
电 阻
|
3.9K
|
1
|
1/4W
|
|
电 阻
|
4.7K
|
1
|
1/4W
|
|
电 阻
|
5.1K
|
1
|
1/4W
|
|
电 阻
|
6.8K
|
2
|
1/4W
|
|
电 阻
|
10K
|
4
|
1/4W
|
|
电 阻
|
13K
|
1
|
1/4W
|
|
电 阻
|
20K
|
2
|
1/4W
|
|
电 阻
|
39K
|
2
|
1/4W
|
|
电 阻
|
51K
|
1
|
1/4W
|
|
电 阻
|
100K
|
2
|
1/4W
|
|
电 阻
|
200K
|
1
|
1/4W
|
|
电 阻
|
1M
|
1
|
1/4W
|
|
电 阻
|
10M
|
1
|
1/4W
|
|
电 位 器
|
470Ω
|
1
|
1/2W
|
|
电 位 器
|
1K
|
2
|
1/2W
|
|
电 位 器
|
4.7K
|
1
|
1/2W
|
|
电 位 器
|
10K
|
1
|
1/2W
|
|
电 位 器
|
22K
|
1
|
1/2W
|
|
电 位 器
|
100K
|
1
|
1/2W
|
|
,
电 位 器
|
470K
|
2
|
1/2W
|
|
电解电容
|
1UF
|
1
|
16V
|
|
电解电容
|
10UF
|
3
|
16V
|
|
电解电容
|
47UF
|
3
|
16V
|
|
电解电容
|
220UF
|
1
|
35V
|
|
电解电容
|
470UF
|
1
|
35V
|
|
瓷片电容
|
300P
|
1
|
63V
|
|
瓷片电容
|
1000P
|
2
|
63V
|
|
瓷片电容
|
0.01UF
|
3
|
63V
|
|
瓷片电容
|
0.1UF
|
1
|
63V
|
|
瓷片电容
|
0.47UF
|
1
|
63V
|
|
瓷片电容
|
2UF
|
1
|
250V
|
|
音频输入变压器
|
|
1
|
|
|
音频输出变压器
|
|
1
|
|
|
变 压 器
|
220/6V.6V.24V
|
1
|
8W
|
|
电 感
|
8Ω
|
1
|
|
|
电 感
|
390UH
|
1
|
|
|
电感(镇流器)
|
8W
|
1
|
|
|
二 极 管
|
4007
|
4
|
|
|
二 极 管
|
2AP9
|
1
|
|
|
发光二极管
|
|
2
|
|
|
稳压二极管
|
2CW54
|
1
|
|
|
稳压二极管
|
2CW76
|
1
|
|
|
晶 振
|
10M
|
1
|
|
|
场效应管
|
3DJ6
|
1
|
|
|
单 结 管
|
BT33
|
1
|
|
|
晶 闸 管
|
KP1
|
2
|
|
|
三 极 管
|
3DG6
|
2
|
|
|
三 极 管
|
3DG12
|
1
|
|
|
三 极 管
|
3AX31
|
2
|
|
|
三 极 管
|
3DA1
|
1
|
|
|
三端稳压
|
7805
|
1
|
|
|
指示灯(信号灯)
|
6V 0.1A
|
1
|
|
|
开 关
|
|
4
|
|
|
喇 叭
|
8Ω/0.2W
|
1
|
|
|
继电器
|
6V
|
1
|
|
|
音乐集成
|
4V
|
1
|
|
|
电平开关和逻辑电平指示
|
|
1
|
|
|
灯 泡
|
220V/15W
|
12
|
自 备
|
|
灯 座
|
|
12
|
|
|
条形磁铁
|
|
1
|
|
|
原副线圈
|
|
1
|
|
|
直流电表
|
5MA
|
1
|
|
|
直流电表
|
10MA
|
1
|
|
|
直流电表
|
50MA
|
3
|
|
|
直流电表
|
200MA
|
1
|
|
|
直流电表
|
1V
|
1
|
|
|
直流电表
|
15V
|
1
|
|
|
直流电表
|
±100UA
|
1
|
|
|
交流电表
|
500MA
|
3
|
|
|
日光灯管
|
8W
|
1
|
|
|
日光灯座
|
|
2
|
|
|
起 动 器
|
|
1
|
|
|
集 成 座
|
14脚
|
2
|
|
|
集 成 座
|
16脚
|
1
|
|
|
集成运放
|
UA741
|
2
|
|
|
定 时 器
|
NE555
|
1
|
|
|
TTL与非门
|
74LS00
|
1
|
|
|
TTL非 门
|
74LS04
|
1
|
|
|
TTL与 门
|
74LS08
|
1
|
|
|
TTL与非门
|
74LS20
|
1
|
|
|
TTL或 门
|
74LS32
|
1
|
|
|
译 码 器
|
74LS42
|
1
|
&n, bsp;
|
|
TTL触发器
|
74LS74
|
1
|
|
|
七段译码器
|
74LS247
|
1
|
|
|
全 加 器
|
74LS283
|
1
|
|
|
CMOS或非门
|
CD4002
|
1
|
|
|
共阳数码器
|
546R
|
1
|
|
|
交流接触器
|
CJ10﹣10A 380V
|
5
|
|
|
按钮﹣红
|
LA19﹣11
|
2
|
|
|
按钮﹣绿
|
LA19﹣11
|
4
|
|
|
三相闸刀
|
HK8﹣16/3
|
1
|
|
|
热继电器
|
JRO﹣20/3
|
2
|
|
|
时间继电器
|
JS7﹣2A 380V
|
2
|
|
|
电 动 机
|
△接 380V
|
1
|
|
