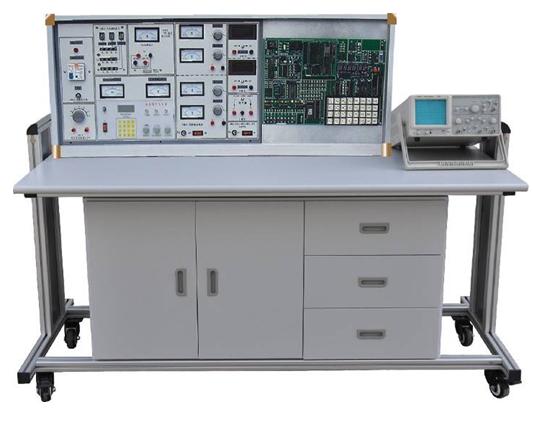

JYWBK-528I模电数电EDA实验开发系统综合实验台
本实验设备可完成数字电子技术、模拟电子技术和EDA实验，适合大、中专院校电子课程的实验和毕业设计。
一、技术性能：
1、输入电压：交流220V±10% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1KVA
4、外形尺寸：1600mm×700mm×1200mm
三、功能与结构：
（一）实验台部分:
1、电源
1.1电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:低压交流电压3-24V分七档可调，输出电流1.5A。
B组: 二组互相独立的0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
C组:低压直流稳压电源，电压+5V，+14V。
D组:单相市电输出，供用户自备仪器使用。
2、函数发生器
2.1 波形:输出正弦波、三角波、方波。
2.2 频率范围:5Hz-550KHz，有频率表指示。
3、七段译码器及对应译码显示数码管。
（一）实验台部分:
1、电源
1.1电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:低压交流电压3-24V分七档可调，输出电流1.5A。
B组: 二组互相独立的0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
C组:低压直流稳压电源，电压+5V，+14V。
D组:单相市电输出，供用户自备仪器使用。
2、函数发生器
2.1 波形:输出正弦波、三角波、方波。
2.2 频率范围:5Hz-550KHz，有频率表指示。
3、七段译码器及对应译码显示数码管。
4、EDA系统硬件结构及配置：
4.1 含有以AT89051为核心的单片机（MPU）最小系统（包括4×4小键盘，RAM62256，液晶显示接口）；
4.2 构成以PLDIMPU双系统为主要特点的复合型综合电子实验平台，特别适应开设综合电子设计课程；
4.3 能完成多个历年全国大学生电子设计竞赛试题；
4.4 有16个外I/O接口，适用于扩展实验。
5、单次脉冲：每拨一次钮子开关输出一对正负脉冲。
6、外测交直流二用电流表：精度0.5级，三位半数字式显示，测量范围：0－999mA。
7、外测交直流二用电压表：精度0.5级，三位半数字显示，测量范围：0－99V。
（二）学生实验桌：
一桌二座，桌面中央设置九孔通用电路插板，元件盒在其上接插成数字、模拟实验电路完成实验。元件盒盒体透明，内装元件一目了然，盒盖印有永不褪色元件符号，盒盖与盒体采用科学的压卡式结构，维修拆装方便。实验桌左右各有一个柜，柜中存放元器件，中部抽屉存放工具、万用表、导线等。桌面尺寸：160×70cm。
三、器材配备（以24座为例，详见发货清单）
12台实验台、12张学生实验操作桌、l台主控演示台、13只MF47万用表、13只数字万用表890B+、39只指针式1.5级直流电流表，25套电烙铁及烙铁架,13套实验所需的电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒。13套声传感器、直流电机、步进电机等。13套剥线钳、螺丝刀、尖嘴钳等工具。
四、用户自备器材: 双踪示波器（型号不限）、毫伏表、滑线变阻器。
四、用户自备器材: 双踪示波器（型号不限）、毫伏表、滑线变阻器。
五、实验项目：
（一）模电、数电部分：能完成“WBK-530模电、数电实验室成套设备”的实验项目(见339页)。
（二）EDA实验项目（49个实验）
（1）基本实验：
|
1、七人表决器
2、格管码变换器 3、四位加法器 4、BCD码加法器 5、四位并行乘法器 6、四位并行乘法器 7、触发器 8、用ABEL语言设计74LS160功能模块计数器 9、多模加减计数器 |
10、可控脉冲发生器
11、简易数码锁
12、英语字母显示电路
13、八位乘法器
14、序列检测器
15、可变模16位加法计数器
16、正负脉宽数控调制发生器
17、秒表
18、键盘扫描实验
|
（2）数字系统设计：
|
1、数字钟
2、频率计 3、交通灯 4、乒乓球游戏机 5、数字锁 |
6、自动电梯
7、出租车计费器 8、抢答器 9、彩灯控制器； |
（3）综合电子设计：
|
1、彩条信号发生器（VGA）
2、RS232通信 3、点阵显示 4、乐曲演奏电路 |
5、FSK发生器（D/A）
6、数字电压表（A/D）； 7、DDS实验 |
（4）综合电子实验（PLD+单片机综合系统）
1、多功能频率计 2、DDS信号源
（5）扩展实验
1、用液晶显示多功能频率计 2、点阵汉字显示 3、可编程模块器件（PAC）实验
（5）扩展实验
1、用液晶显示多功能频率计 2、点阵汉字显示 3、可编程模块器件（PAC）实验
模电、数电、EDA实验开发系统实验室元器件配置清单（每台）
| 元 件 名 称 | 型 号 | 数 量 | 备 注 |
| 电 阻 | 4Ω | 1 | 2W |
| 电 阻 | 5.1Ω | 2 | 2W |
| 电 阻 | 8Ω | 1 | 2W |
| 电 阻 | 10Ω | 1 | 2W |
| 电 阻 | 16Ω | 1 | 2W |
| 电 阻 | 20Ω | 1 | 1W |
| 电 阻 | 30Ω | 1 | 1W |
| 电 阻 | 51Ω | 2 | 1W |
| 电 阻 | 75Ω | 1 | 1W |
| 电 阻 | 100Ω | 2 | 1/8W |
| 电 阻 | 120Ω | 1 | 1/8W |
| 电 阻 | 150Ω | 1 | 1/8W |
| 电 阻 | 200Ω | 1 | 1/8W |
| 电 阻 | 240Ω | 1 | 1/8W |
| 电 阻 | 300Ω | 2 | 1/8W |
| 电 阻 | 330Ω | 1 | 1/8W |
| 电 阻 | 470Ω | 1 | 1/8W |
| 电 阻 | 510Ω | 2 | 1/8W |
| 电 阻 | 620Ω | 1 | 1/8W |
| 电 阻 | 650Ω | 1 | 1/8W |
| 电 阻 | 1K | 2 | 1/8W |
| 电 阻 | 1.5K | 1 | 1/8W |
| 电 阻 | 2K | 2 | 1/8W |
| 电 阻 | 2.4K | 2 | 1/8W |
| 电 阻 | 2.7K | 1 | 1/8W |
| 电 阻 | 3K | 2 | 1/8W |
| 电 阻 | 3.3K | 1 | 1/8W |
| 电 阻 | 3.9K | 1 | 1/8W |
| 电 阻 | 4.3K | 1 | 1/8W |
| 电 阻 | 4.7K | 2 | 1/8W |
| 电 阻 | 5.1K | 3 | 1/8W |
| 电 阻 | 6.8K | 2 | 1/8W |
| 电 阻 | 7.5K | 1 | 1/8W |
| 电 阻 | 9.1K | 1 | 1/8W |
| 电 阻 | 10K | 5 | 1/8W |
| 电 阻 | 13K | 2 | 1/8W |
| 电 阻 | 15K | 1 | 1/8W |
| 电 阻 | 20K | 2 | 1/8W |
| 电 阻 | 30K | 1 | 1/8W |
| 电 阻 | 36K | 1 | /8W |
| 电 阻 | 39K | 1 | 1/8W |
| 电 阻 | 47K | 1 | 1/8W |
| 电 阻 | 51K | 1 | 1/8W |
| 电 阻 | 68K | 1 | 1/8W |
| 电 阻 | 100K | 2 | 1/8W |
| 电 阻 | 150K | 1 | 1/8W |
| 电 阻 | 200K | 2 | 1/8W |
| 电 阻 | 300K | 1 | 1/8W |
| 电 阻 | 470K | 1 | 1/8W |
| 电 阻 | 510K | 1 | 1/8W |
| 电 阻 | 1M | 1 | 1/8W |
| 电 位 器 | 470Ω | 1 | 1/2W |
| 电 位 器 | 1K | 2 | 1/2W |
| 电 位 器 | 4.7K | 1 | 1/2W |
| 电 位 器 | 10K | 1 | 1/2W |
| 电 位 器 | 47K | 1 | 1/2W |
| 电 位 器 | 100K | 1 | 1/2W |
| 电 位 器 | 470K | 2 | 1/2W |
| 电 位 器 | 1M | 1 | 1/2W |
| 电 解 电 容 | 0.1UF | 1 | 16V |
| 电 解 电 容 | 4.7UF | 1 | 16V |
| 电 解 电 容 | 10UF | 3 | 16V |
| 电 解 电 容 | 33UF | 1 | 16V |
| 电 解 电 容 | 47UF | 2 | 25V |
| 电 解 电 容 | 100UF | 3 | 35V |
| 电 解 电 容 | 220UF | 1 | 35V |
| 电 解 电 容 | 470UF | 1 | 35V |
| 瓷 片 电 容 | 300P | 1 | 63V |
| 瓷 片 电 容 | 1000P | 2 | 63V |
| 瓷 片 电 容 | 4700P | 1 | 63V |
| 瓷 片 电 容 | 0.01UF | 3 | 63V |
| 瓷 片 电 容 | 0.1UF | 2 | 63V |
| 瓷 片 电 容 | 0.47UF | 1 | 63V |
| 瓷 片 电 容 | 1UF | 1 | 250V |
| 瓷 片 电 容 | 2UF | 1 | 250V |
| 音频输入变压器 | 1 | ||
| 音频输出变压器 | 1 | ||
| 变 压 器 | 220/6V.6V.24V | 1 | 8W |
| 电 感 | 8Ω | 1 | |
| 电 感 | 390UH | 1 | |
| 二 极 管 | 4007 | 4 | |
| 二 极 管 | 2AP9 | 1 | |
| 发 光 二 极 管 | 2 | ||
| 稳 压 二 极 管 | 2CW54 | 2 | |
| 稳 压 二 极 管 | 2CW76 | 1 | |
| 光 敏 二 极 管 | 1 | ||
| 晶 振 | 10M | 1 | |
| 场 效 应 管 | 3DJ6 | 1 | |
| 单 结 管 | BT33 | 1 | |
| 晶 闸 管 | KP1 | 1 | |
| 三 极 管 | 3DG6 | 2 | |
| 三 极 管 | 3DG12 | 2 | |
| 三 极 管 | 3AX31 | 1 | |
| 三 极 管 | 3DA1 | 1 | |
| 三 端 稳 压 | 7805 | 1 | |
| 指示灯(信号灯) | 1 | 12V | |
| 开 关 | 2 | ||
| 喇 叭 | 8Ω/0.2W | 1 | |
| 继 电 器 | 6V | 1 | |
| 直流电表 | ±100UA | 1 | |
| 直流表 | 1000UA | 1 | |
| 直流电 表 | 10MA | 1 | |
| 电平开关和逻辑电平指示 | 2 | 16位 | |
| 集 成 座 | 14脚 | 4 | |
| 集 成 座 | 16脚 | 2 | |
| 集 成 座 | 20脚 | 1 | |
| 集 成 座 | 28脚 | 1 | |
| 集 成 运 放 | UA741 | 2 | |
| 定 时 器 | NE555 | 1 | |
| 功率放大器 | LA4101 | 1 | |
| 数模转换器 | DAC0832 | 1 | |
| 模数转换器 | ADC0809 | 1 | |
| TTL与非门 | 74LS00 | 1 | |
| TTL集电极开路与非门 | 74LS03 | 1 | |
| TTL非 门 | 74LS04 | 1 | |
| TTL与 门 | 74LS08 | 1 | |
| TTL三输入与门 | 74LS11 | 2 | |
| TTL四输入与非门 | 74LS20 | 1 | |
| TTL或 门 | 74LS32 | 1 | |
| TTL触发器 | 74LS74 | 2 | |
| TTL异或门 | 74LS86 | 1 | |
| JK触发器 | 74LS112 | 1 | |
| 缓 冲 器 | 74LS125 | 1 | |
| 译 码 器 | 74LS138 | 2 | |
| 数据选择器 | 74LS153 | 1 | |
| 计 数 器 | 74LS160 | 2 | |
| 计 数 器 | 74LS161 | 1 | |
| D触发器 | 74LS175 | 1 | |
| 加减计数器 | 74LS192 | 2 | |
| 移位寄存器 | 74LS194 | 1 | |
| 计 数 器 | 74LS196 | 3 | |
| CMOS与非门 | CD4011 | 1 | |
| EDA实验开发系统 | 1 | ||
| 工 具 | |||
| 万 用 表 | MF47 | 1 | |
| 数字万用表 | DT890B+ | 1 | |
| 尖 嘴 钳 | 1 | ||
| 电 烙 铁 | 2 | ||
| 烙 铁 架 | 2 | ||
| 螺 丝 刀 | 3 | ||
| 剥 线 钳 | 1 | ||
| 连 接 线 | 若 干 | ||
| 其 他 | |||
| 实验台 | 1台 | ||
| 实验桌 | 1张 | ||
| 凳子 | 2张 | ||
| 防腐皮 | 1块 | ||
