JYXKW-860A型网孔型电工技能及工艺实训考核装置
一、产品特点：
为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》等相关科目的实验及实训教学内容而研发了本装置。装置采用网孔板结构，训练与鉴定接近工业现场，外形美观，结构合理，牢固、耐用，实训方式灵活，增加元器件即可增加实训项目，可扩展性强，装置设置多重科学安全保护措施，确保设备和使用者人身安全，非常适合各大中专、职业学院、技工学校和各类培训机构训练学生电工基本技能、专业技能和综合技能，也可进行电工等级考核和技能鉴定，可达到劳动和社会保险职业技能鉴定中级以上水平。一个实训室参考标准配备1台教师台，用户可根据学生人数酌情增减学生台。整个实训室豪华、气魄，标准化和安全程度高。该装置是各类学校实验实训室现代化的重要标志产品。

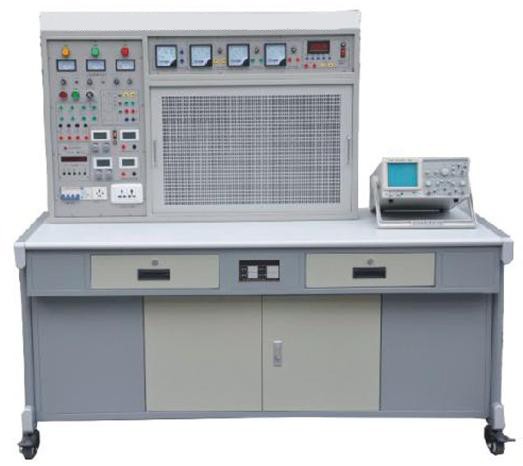

网孔型电工技能及工艺实训考核装置
二、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、重量：200Kg
三、实训屏构成与性能：
1、实训屏外壳：铁质双层亚光密纹喷塑结构，铝质面板。
2、电源及参数：
2.1、输入电源：三相四线电源，输入时红、黄、绿三只指示灯亮。
2.2、电源输出：总电源开关开启后，打开电源开关锁，按下启动按钮，三相四线电源输出，三只450V电压表指示工作线电压。
2.3、恒流稳压双用电源：两路独立。每路输出电压0-30V，输出电流4mA-1500mA，内置式继电器自动换档，多圈电位器连续调节，使用方便，电流电压输出有0.5级数字表指示。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mV。
3、安全保护：设有电压型漏电保护器和电流型漏电保护器，并有单片机自动全程监控装置过载或短路，自动切断总电源，故障排除按下复位按钮方可再次启动电源，确保设备和操作者安全。
4、实验管理器：平时作为时钟使用，具有设定密码，实训考核时间、定时报警、切断电源等功能；此外，还能自动记录由于接线或操作错误所造成的告警次数，为操作者实训、考核提供一个统一的标准。
5、智能功率、功率因数表
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储15组测量数据，供随时查阅。
6、指针式测量电表：交流450V 1只，交流5A 3只，精度1.0级。
7、整流二极管：提供四只IN5408二极管，用于整流或能耗制动。
8、大功率电阻：三只75Ω/75W电阻用于电动机降压启动，一只10Ω/25W电阻用于异步电动机的能耗制动。
9、单、三相插座：为外部仪器提供工作电源。
四、实训操作桌：铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，设有抽屉和元件储存柜，结构坚固、造型美观大方。
五、整个实训室构成与配备（以参考标准：1台教师台，12台学生台即25座为例）
1、学生实训操作桌12张，一桌二座，桌面配备一块胶皮板保护桌面，桌体下部配备元件储存柜，放置实训考核元器件，使用、保管方便，桌体中部左右设有两个抽屉，放置常用工具等。
2、学生实训台：共12台，每张学生实训考核操作桌上配置1台。
3、教师台1台：由实训操作桌、实训演示屏、学生用电集成控制组成，即可作实训演示又能分别控制学生实训考核台的电源。
4、器材配备（以参考标准：1台教师台，12台学生台即25座为例）：
|
序号
|
名 称
|
每台数量
|
全室数量
|
单位
|
备 注
|
|
1
|
人体复苏模型
|
|
1
|
个
|
教师急救演示
|
|
2
|
灭火器
|
|
1
|
只
|
教师演示
|
|
3
|
直流电机
|
|
1
|
台
|
100W，教师拆装演示
|
|
4
|
手电钻
|
1
|
13
|
把
|
|
|
5
|
表笔、扳手、尖嘴钳、钢丝钳、剥线钳等电工工具
|
1
|
13
|
套
|
|
|
6
|
电烙铁及烙铁架
|
1
|
25
|
套
|
|
|
7
|
指针万用表MF-50
|
1
|
13
|
只
|
|
|
8
|
数字万用表890B+
|
1
|
13
|
只
|
|
|
9
|
单相电度表
|
1
|
13
|
只
|
|
|
10
|
三相电度表
|
1
|
13
|
只
|
|
|
11
|
电流互感器
|
3
|
39
|
只
|
|
|
12
|
兆欧表
|
1
|
13
|
只
|
|
|
13
|
钳形电流表
|
1
|
13
|
只
|
|
|
14
|
转速表
|
|
1
|
只
|
教师台用
|
|
15
|
变压器绕线机
|
|
2
|
只
|
分组训练
|
|
16
|
保险盒
|
3
|
39
|
只
|
|
|
17
|
熔断器
|
6
|
78
|
只
|
|
|
18
|
拉线开关、圆插座、平灯头
|
各2
|
各2*13
|
只
|
|
|
19
|
20W日光灯
|
1
|
13
|
套
|
|
|
20
|
换相开关
|
1
|
13
|
只
|
|
|
21
|
电阻、变压器组件
|
1
|
13
|
套
|
|
|
22
|
三相电动机拆装拉具
|
|
3
|
套
|
|
|
23
|
钢剧架
|
1
|
13
|
把
|
|
|
24
|
单相电动机
|
1
|
13
|
台
|
|
|
25
|
三相电动机180W
|
2
|
26
|
台
|
|
|
26
|
交流接触器
|
4
|
52
|
只
|
|
|
27
|
组合开关
|
1
|
13
|
只
|
|
|
28
|
3H铁索按钮
|
1
|
13
|
只
|
|
|
29
|
热继电器
|
2
|
26
|
只
|
|
|
30
|
时间继电器
|
1
|
13
|
只
|
|
|
31
|
50W变压器
|
1
|
13
|
只
|
|
|
32
|
单刀开关
|
1
|
13
|
只
|
|
|
33
|
三相闸刀
|
1
|
13
|
只
|
|
|
34
|
信号灯
|
1
|
13
|
只
|
|
|
35
|
变压器绕线桌
|
|
1
|
张
|
分组训练
|
|
36
|
走线槽
|
2
|
26
|
米
|
|
|
37
|
双门立柜
|
|
2
|
个
|
|
|
38
|
学生凳
|
|
25
|
张
|
|
六、参考实训考核项目：
|
1．低压验电笔的使用
2．灭火器的操作方法（教师演示）
3．口对口人工呼吸法和胸外心脏压挤法急救的掌握
4．常用工具的使用与识别
5．常用导线的连接和绝缘的恢复
6．电烙铁的拆装与焊接技能训练
7．电工识图训练
8．电工布线工艺
9．日光灯电路的安装接线
10．单相电度表直接接线电路安装
11．单相电度表经电流互感器的接线电路安装
12．配电板安装
13．室内配线
14．室内照明电路安装
15．万用表转换开关的使用和读数
16．交流电压的测量
17．直流电压、直流电流的测量
18．电流表、电压表的安装
19．电阻的测量
20．兆欧表、钳形电流表接地电阻测定仪的使用
21．单相功率、功率因数的测量
22．三相四线有功电度表的安装接线
23．三相四线有功电度表经电流互感器的安装与接线
24．常用开关继电器拆装
|
25．交流接触器的拆卸与组装
26．常用启动器的结构观察与检测
27．小型变压器的制作
28．小型变压器故障检查与排除
29．三相鼠笼式电动机的拆装与测试
30．三相鼠笼式异步电动机运行巡视
31．三相鼠笼式异步电动机的定期检修
32．三相鼠笼式电动机故障分析
33．定子绕组局部故障的排除
34．单相电容式电动机绕组的拆装
35．单相电容式电动机故障与排除
36．手动正转控制线路的安装与检修训练
37．接触器点动正转控制
38．具有自锁的正转控制
39．具有过载保护的正转控制
40．接触器联锁的正反转控制
41．按钮联锁的正反转控制线路
42．按钮、接触器复合联锁的控制线路
43．按触器控制Y-△降压控制
44．X62-W型铣床主轴与进给电机的联锁控制
45．时间继电器控制Y-△降压起动控制
46．C620-1型车床控制线路的模拟安装
47．直流电动机的拆装训练（教师演示）
48．直流电动机的检修训练（教师演示）
|
