光伏发电系统集成教学演示系统

一、光伏发电系统集成演示板

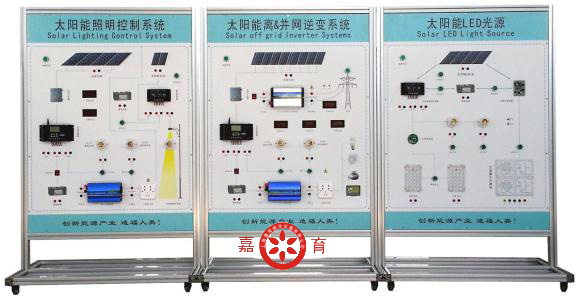

光伏发电系统集成演示版，主要由A、B、C三块主模板组成。A 太阳能照明控制系统演示模板、B 太阳能离&并网逆变系统演示模板、C 太阳能LED光源系统演示模板。

二、教学及研究演示项目

2、1、太阳能照明系统控制变换过程演示

演示1、太阳能离网电站大功率照明单元系统集成。

演示2、太阳能离网LED路灯照明单元系统集成。

演示3、太阳能离网电站单元工作过程：太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池→逆变控制器→交直流电器负载

演示4、太阳能离网路灯单元工作过程：太阳能电池子阵→多功能充放电控制器→蓄电池组→恒流模块→LED直流电器负载

2、2、太阳能离&并网逆变系统控制变换过程演示

演示1、太阳能微网电站大功率供电单元系统集成。

演示2、太阳能高压并网电站单元工作过程：太阳能电池方阵→汇流箱→同步逆变电源→公共高低压电力网

演示3、太阳能低压并网电站单元工作过程：太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池组→同步逆变电源→公共低压电力网

演示4、太阳能离网电站单元工作过程：太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池组→逆变电源→交流电器负载

2、3、太阳能LED光源系统变换过程演示

演示1、太阳能LED光源单元系统集成。

演示2、太阳能交通信号灯单元工作过程：太阳能电池子阵→多功能充放电控制器→蓄电池组→信号灯单元控制器→LED光源板

演示3、太阳能LED灯泡照明单元工作过程：太阳能电池子阵→通用充放电控制器→蓄电池组→LED灯泡

演示4、太阳能LED灯板照明单元工作过程：太阳能电池子阵→多功能充放电控制器→蓄电池组→恒流模块→LED灯板1输出＋LED灯板2输出

三、演示系统运行技术条件（单相输出）

3、1、供电单元

直流电能

◆ AC/DC模块功率：400W

◆ 光伏模块输出工作电压：10.8～28VDC

◆ 光伏模块控制工作电流：30A

◆ 模拟光源LED模块功率：12～28W

交流电能

◆ AC输入电压：220V

◆ AC输出功率：300W

3、2、充放电控制器

◆ 使用单片机和专用软件，实现智能控制，12/24电压自动识别系统。

◆ 采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。

◆ 多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。

◆ 具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。
◆ 浮充电温度补偿功能。
◆ 使用了大屏幕LCD液晶显示器、充电、放电，光伏、蓄电池，负载各参数一目了然，一键式操作即可完成所有设置，方便直观。

3、3、并网逆变模块
◆ 直流输入电压：10.8～30.2VDC

◆ 输入电流：12.5A

◆ 额定蔬出功率：300W

◆ 输出电压：170V～260VAC
◆ 频率范围：45Hz～53Hz
◆ 工作效率：99%

◆ 功率因数：>0.99

◆ 波形失真率≤5%

◆ 工作环境：温度-20℃～50℃

◆ 相对湿度：﹤90﹪（25℃）

3、4、离网逆变模块

◆ 额定输入电压：10.8V～17V

◆ 额定输出电压220VAC±10%

◆ 输出频率：50HZ±1HZ

◆ 输出波形；正弦波

◆ 额定输出功率300W；

◆ 逆变效率：≥82%。

3、5、负载单元

◆ 交流线性电阻负载：3～15～120W

◆ 直流模拟负载：12V/28WLED路灯板

3、6、LED 显示

◆ 太阳能控制器：充电、过压、欠压、过放、运行

◆ 蓄电池模拟电压（高-中-低）

3、6、移动支架

◆ 不锈钢支架：不锈钢板料折弯加工焊接。

◆ 展示板：铝合金框价和铝塑板加工成型。

◆ 移动底盘：可跟据不同的展示要求进行系统组合。
