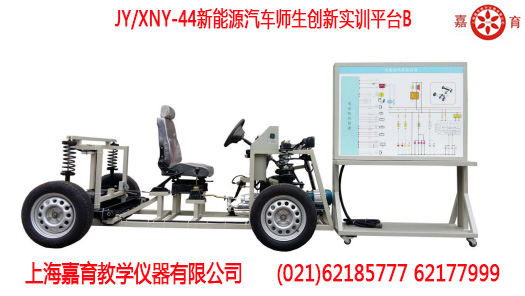

新能源汽车师生创新实训平台B
一．产品简介
该设备使用特制的车架底盘及全套电动车电机驱动桥系统研制而成。（地面可真实行驶）；
该设备采用全新 纯电动车电机驱动系统实物为基础，由师生自由搭接实训平台。
适用于各类院校对纯电动车电机驱动系统动手搭接的教学需要。
动手搭接好后,整套装置可实现正常启动、前行、后退、加速、充电等基本工况，演示了纯电动汽车动力系统的工作特点。
二、功能特点
1.搭接好后,路面上真实可运行的纯电动电机驱动系统，充分展示纯电动电机驱动系统的组成结构与工作过程。
2.接通电源，操纵设备上的各种电器开关、按钮、真实演示纯电动车电机驱动系统的工作过程。
3.设备开放式设计,真实器件可自由搭接。
4.电动动力系统台架采用钢制框架式结构，整体结构坚固。
5.设备上配置相应的指示仪表，便于过程监控电动动力系统的状态。
6.器件外标注器件名字，方便教学开展。
7.整套实训装置由电动动力系统台架和控制系统台架两大部分组成，两者之间通过专用航空插头进行连接。
三、技术规格
1.工作电源：48V
2.电机:48V1KW
3.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
4.外形尺寸：
约120cm×80cm×150cm(动力系统台架)
检测面板1240*600*1700mm(控制系统台架)
四、实训项目
1.纯电动动力系统启动工况检测
2.纯电动动力系统前进工况检测
3.纯电动动力系统后退工况检测
4.纯电动动力系统停止工况检测
5.纯电动动力系统充电工况检测
6.纯电动动力系统综合故障检测
7.师生自由搭接电动车创新实训
五、基本配置（每台）
|
序号 |
名 称 |
主要部件、器件及规格 |
数量 |
|
1 |
电动车车架 |
全套底盘附件等 |
1 |
|
2 |
控制系统台架 |
冷板冲压结构，安装检测面板，尺寸1240mm×600mm×1700mm |
1 |
|
3 |
电路故障设置与排除装置 |
配套 |
1 |
|
4 |
仪表系统 |
配套 |
1 |
|
5 |
电动汽车控制器 |
配套 |
1 |
|
6 |
电动汽车电动机 |
配套 |
1 |
|
7 |
加速踏板 |
电子式 |
1 |
|
8 |
DC/DC变换器 |
配套 |
1 |
|
9 |
动力电池组 |
配套 |
1 |
|
10 |
操作开关 |
点火开关、档位开关等 |
1 |
|
11 |
其他附件 |
继电器盒、保险丝盒等 |
1 |
|
12 |
前桥悬挂机构 |
配套 |
1 |
|
13 |
后桥悬挂机构 |
配套 |
1 |
|
14 |
方向盘、转向柱、万向节、方向机、转向拉杆 |
配套 |
1 |
|
15 |
车轮 |
配套 |
3 |
|
16 |
刹车系统 |
配套 |
1 |
|
17 |
驻车装置 |
配套 |
1 |
|
18 |
照明灯系统 |
配套 |
1 |
|
19 |
电动车充电器 |
配套 |
1 |
|
20 |
电动车充电器插口及附件 |
配套 |
1 |
|
20 |
保修卡与合格证 |
配套 |
1 |
|
21 |
教师手册 |
配套 |
1 |
|
22 |
搭接电动车附件与工具 |
配套 |
1 |
