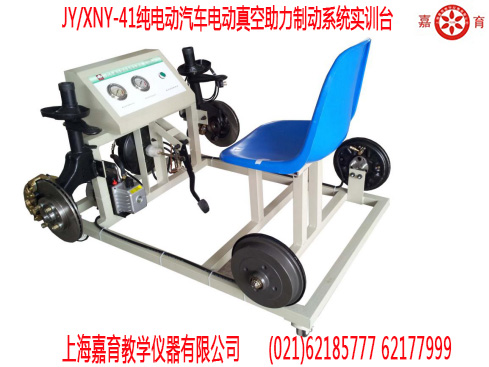

纯电动汽车电动真空助力制动系统实训台
一、功能特点
1.采用完整的纯电动汽车制动系统为基础，全面展示了纯电动汽车制动系统的组成结构和工作过程。
2.实训台安装有纯电动汽车电子真空泵，提供真空助力的动力源；前后制动管路上安装有压力表，实时显示前后制动分泵的压力变化。
3.移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。
4.适用于学校的纯电动汽车制动系统理论与维修实训教学需要，完全满足对纯电动汽车制动系统结构展示、工作模拟、拆装实训等教学功能。
二、技术规格
外形尺寸：1400×900×600mm(长×宽×高)
外接电源：交流220V±10% 50Hz
工作温度：-40℃～+50℃
压 力 表：0～100kg/psi
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm
三、基本配置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
前左右刹车机构总成 |
|
套 |
1 |
|
2 |
后左右刹车总成 |
|
套 |
1 |
|
3 |
刹车大力鼓 |
|
个 |
1 |
|
4 |
刹车总泵与踏板 |
|
套 |
1 |
|
5 |
刹车油瓶 |
|
个 |
1 |
|
6 |
压力表 |
0～100kg/psi |
个 |
2 |
|
7 |
纯电动汽车刹车电子真空泵 |
48V |
台 |
1 |
|
8 |
纯电动汽车真空罐 |
|
只 |
1 |
|
9 |
纯电动汽车电池组 |
48V |
套 |
1 |
|
10 |
点火开关 |
|
只 |
1 |
|
11 |
原理控制与检测板 |
带铁制面板箱 |
套 |
1 |
|
12 |
移动台架(带自锁脚轮装置) |
1400×900×600mm(长×宽×高) |
台 |
1 |
