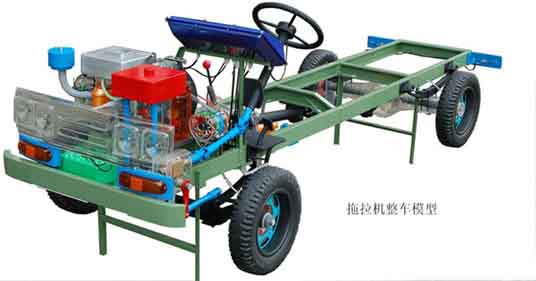

拖拉机教学模型

本产品是一个剖面结构的符合中小型耕种要求的原装农用拖拉机模型。
需要用来演示拖拉机的结构以及内部各个部件时间的关联作用。
产品使用电机来驱动引擎到传动装置，再到驱动轴以带动轮胎可以低速运转以便学生进行观察。

所有的关键部件必须有良好的工况来显示工作状态下的工作细节，并且展现出良好的外观。
剖面的部件用不同的颜色标示出来，以方便学生理解相对应的系统的功能。
此实训台应放置在一个足够结实的台架上，并配有轮子可以移动。

此实训台应该包含所有的主要系统，如：引擎，传动装置，前动力转向系统，前后悬挂系统，后轴，前轴，座位，转向轮，刹车系统，电子电路系统(后置PTO)以及燃油系统，等等

此实训台应该预留出一定的可操作的系统，以帮助学生拓展他们的功能。可操作的系统应该包括：刹车，电路，离合器系统。

此实训台需要提供一份完整的操作手册，以解释拖拉机的操作和维修过程。

此实训台应配备一台220VAC/单相、50Hz的电机，带齿轮减速，以安全的低速驱动引擎。

规格要求：

四缸柴油机拖拉机
引擎： 柴油，四冲程，四缸
容量： 1700 – 2200cc
非直喷，OHV阀门
带散热的水冷系统
直线柴油喷射泵
球型转向变速箱
变速箱： 4-6个前进档 、 1-2个后退档
通过带减速箱的电机驱动，电机规格：220V，单相，50Hz
实训台安装在一个结实耐用的台架上，带轮子

拖拉机教学模型

单价:13500元/台

拖拉机四缸总成模型

拖拉机四缸总成模型
拖拉机教学模型：

摩托车教具模型及电教板

长江750型制动装置

长江750型化油器总成

长江750型化油器总成

长江750型分电器总成

长江750型发动机总成

长江750型发电机总成

长江750型电路示教板

供油提前角自动调节器

单缸四冲程柴油机

活塞式输油泵


195发动机总成
拖拉机教学模型

约翰迪尔柴油发动机实验台

产品简介：

型号:JY-F8100-JDT
尺寸：1400×1000×1200（长×宽×高）
使用环境：温度-5℃～40℃；湿度≤80％
发动机型号：JDT654系列柴油
机油等级：API（美国石油学会）标准SG级，
蓄电池：免维护蓄电池
万向自锁脚轮台架活动灵活，并带有自锁装置，便于移动教学；整体台架采用刚性结构焊接，所用材料如方管、角钢等采用国标标准材料，支撑可靠，并布有减震元件；表面喷塑处理防腐蚀抗老化，不褪色
控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观系统原理图，并配有使用说明书及实验指导书等。

产品组成：

发动机总成和、启动开关、整套散热机构、油箱总成、蓄电池、可移动台架、使用说明书及实验指导书。

功能特点

1、发动机正常运转。
2、实训台面板上绘有彩色喷绘剖视图，学员可直观对照原理图和发动机实物，认识和分析系统的工作原理。
3、实训台加装电源总开关、水箱防护罩、飞轮及其他转动部位防护罩等安全保护装置。
4、实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
5、可进行拖拉机发动机各系统实际操作实训。
6、本实验台可使学生了解发动机的基本构造及工作原理，通过实物认识各元件的位置及工作原理。
7、可进行喷油角度的检测；进行喷油正时调整；
8、适用于汽车职业教育不同层次学员对柴油发动机考核项目的教学需要；
9、发动机工作正常，运转平稳,可进行气缸压力，燃油压力等检测实验。
10、可以配合其它仪器进行尾气分析，喷油正时，检测转速等，进而增强对分配泵柴油发动机的工作原理，控制过程的学习掌握。

博世柴油共轨发动机实验台

型号:JY-F8100-2.8
尺寸：1500×1000×1900（长×宽×高）
使用环境：温度-5℃～40℃；湿度≤80％
发动机类型：江淮
发动机型号：TCL（原厂装车发动机）
排量：2.8L
机油等级：API（美国石油学会）标准SG级，
蓄电池：12V60AH
重量：320KG
油箱容积：10L

1. 产品简介：
2. 万向自锁脚轮台架活动灵活，并带有自锁装置，便于移动教学；整体台架采用刚性结构焊接，所用材料如方管、角钢等采用国标标准材料，支撑可靠，并布有减震元件；表面喷塑处理防腐蚀抗老化，不褪色
3. 控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书等。
4. 产品组成：

发动机总成和发动机控制单元、仪表总成、冷却液温度传感器、进气温度传感器、空气流量计、发动机转速传感器、凸轮轴位置传感器、油轨压力传感器、点火开关、整套散热机构、蓄电池、五个数字电压表、喷油脉宽表、真空压力表及燃油压力表、带有完整彩色三维数码激光打印电路原理图面板、外接式检测端子、故障设置盒总成、可移动台架、使用说明书及实验指导书。

1. 功能特点
2. 本实验台可使学生了解发动机的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理。
3. 通过显而易见的电脑检测端子，配合万用表检测如进气温度传感器、空气流量计、水温传感器、油轨压力传感器等各传感器和执行器的电压及电阻值。
4. 设置发动机常见故障，通过故障显示，进行学生故障分析、故障排除、及检测诊断实训，培养学生故障分析检测诊断思维能力。
5. 设有数字喷油脉宽及频率表，显示发动机在各种工况下对喷油脉宽的变化。

显示功能

可通过原厂组合仪表、可以看到发动机的转速，及其它指示灯的工作情况. 可以通过故障指示灯来显示故障。

五个数字电压表显示传感器电压，可直观地看到各个传感器等的电压随着负载不同而变化的情况，实时显示发动机的动态、静态信号参数。

通过压力表显示燃油、真空表显示进气真空压力的实际数据；还可以看到进气真空度随负载而变化的情况。

LED电压表实时显示传感器变化，喷油器脉冲LED灯显示，有喷油脉宽表（实时信号）。

检测功能

备OBD2电脑数据检测端口，可通过连接专用或通用型解码器，进行各传感器、执行器及电控单元的信号检测与分析；对发动机电控系统进行ECU编码查询、故障码读取、故障码清除、动态数据流读取、波形分析、波形显示执行元件测试系统登录等。
功能可配：网络型智能化故障诊断和考核平台接口,与网络型智能化故障诊断和考核平台对接后可实现以下功能：
1)可编辑试题及答案、试题存盘、导入试题。每道试题包括的信息：试题序号、试题描述、答案、是否要求答题限时、限时时间、答案输入次数限制。
2)可对班级每个学生的考试成绩进行统计，形成班级成绩报表（学生姓名、报考级别、考试成绩）。
3)可设置系统登陆密码：新建用户和密码设置与更改。
4)能自动收卷、自动阅卷，能对考生的考试情况和考试成绩进行统计，帮助教师准确、全面地了解学生对各课程内容的掌握情况。
5）远程启动功能，可在远程启动一台或一台以上。
6）可对发动机各电控系统主要传感器进行信号模拟，并实时检测因传感器输入信号的变化而导致的发动机运行状态的改变

约翰迪尔程控电教板

约翰迪尔透明教学整车模型

约翰迪尔程控电教板表面采用彩色有机玻璃压模成型,线路流向灯光演示,程控教鞭控制,转动式字幕显示。 规格:1200×800×120mm; 电源:12V直流 约翰迪尔程控电教板电源使用方法: 将板面电线接在电源箱的12V直流电源上(红色为+级)将教鞭插入孔内(电源指示灯亮)、按下教鞭上按钮开关即可演示。 程控电教板结构特点: 1、电动程序控制电路; 2、每块电教板的板面一侧面都有屏幕显示; 3、板面机械部分采用半立体彩色有机玻璃用模具一次成型铸成; 4、可自动控制每块电教板工作原理的演示,彩灯逐点闪烁显示各系统的油路、电路、水路、气压等工作原理,可快慢调节,演示时机械部分、灯光部分、仪表部分都同步工作。

纽荷兰SNH 554拖拉机教学整车模型
