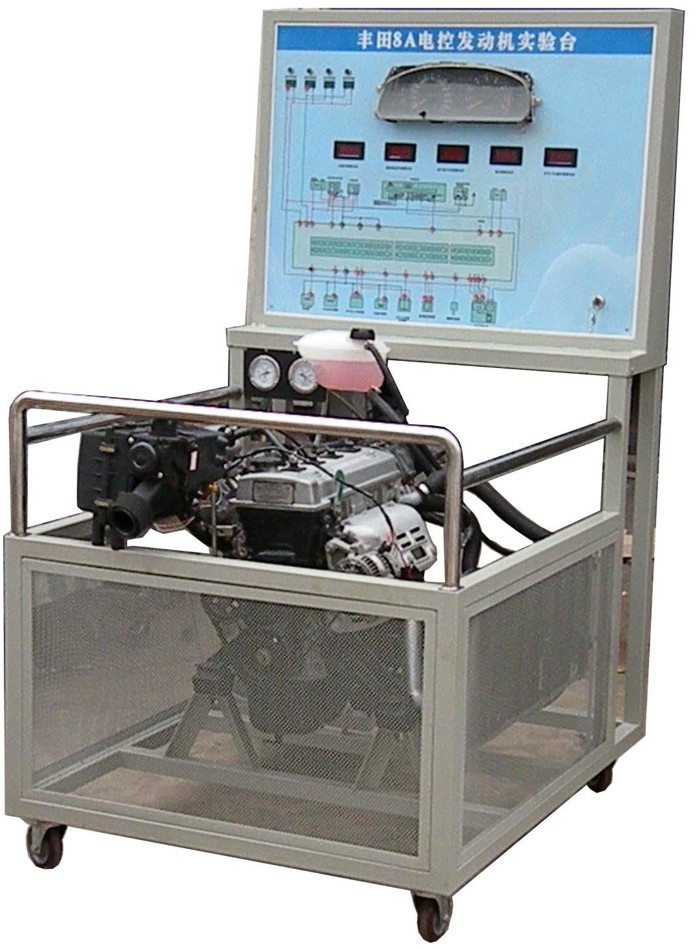

丰田佳美电控发动机实验台

概述
本产品是用于大专院校、职业学校、汽车修理专业教学之用,通过本产品的演示或实习,可清楚的了解汽车电路及机械结构与功能,便于学员较快地掌握轿车的构造与原理,提高学员对轿车的初步认识,实属汽车学校教学教具中最理想的教具。

技术参数

型号

8A

外行尺寸

1300*1000*1800

产品名称

丰田佳美电控发动机实验台

额定电压

U=12V

净重

205KG

额定频率



体积

2.1立方



额定功率



93千瓦



工作环境

温度-10℃~+40℃相对温度﹤85%(25℃)海拔﹤4000M

产品安装
1.实训台分台架与面板,台架与面板个有几个连接插头,把面板放好指定的位置,连接好插头,面板上装有一个压力表和一个真空表,连接好每个油管
2.打开油箱盖,加好汽油,汽油为93#汽油,大概加10升左右,(注意:切勿把油洒到外面,如发现情况立即用干布擦干才可使用)
3.打开水箱(发动机和散热器两个)一般加满水发启动发动机再在散热器边加满
特别功能
一、产品组成:本产品采用丰田8A电控总成和发动机控制单元,仪表总成,冷却液温度传感器、进气温度传感器、节气门控制总成、进气压力传感器、氧传感器、整套散热机构,汽油箱和汽油泵总成等等,台架面板绘有电喷发动机完整的彩色电路原理图和电脑一一对应的外接式检测端子.
二、产品功能:
1.面板设置彩色电路图与发动机控制电脑管脚一一对应的信号外接式检测区
2.数字显示电压表显示各传感器数据电压
3.指针式压力表显示真空压力和燃油压力
4.LED灯显示喷油脉宽,OBDⅡ检测连接座可接专用故障读取器
5.可移动台架,台架经过高温处理
6.智能故障设置控制等功能,连接计算机设置故障,可连机使用,由一台电脑控制255台设备

使用要点
1.打开点火开关,设置为NO位置,这时仪表灯打开。检查各线路是否接上,启动发动机,在无设置故障时,发动机运转正常
2.打开点火开关,设备故障(见五、故障设置)设置好你要设置的故障,系统会把你相应设置故障的线路断开,起动发动机,会出现发动机不正常或不能起动(注意:在发动机不正常情况下发动机工作不能超过1分钟,以免导致设备损坏)
3.打开实验台电源,开启要指定检测元件的开关,每个元件个有检测接口,并在检测口上读取数据,学生可在个元件上检测数据并记录下来给老师,使学生能有实践考验,老师教学方便简单
4.传感器实验:在发动机运转时,对某个传感器或执行器进行把下插头,在检查发动机的运转情况,或停止运转
