电梯井道放样实训考核装置

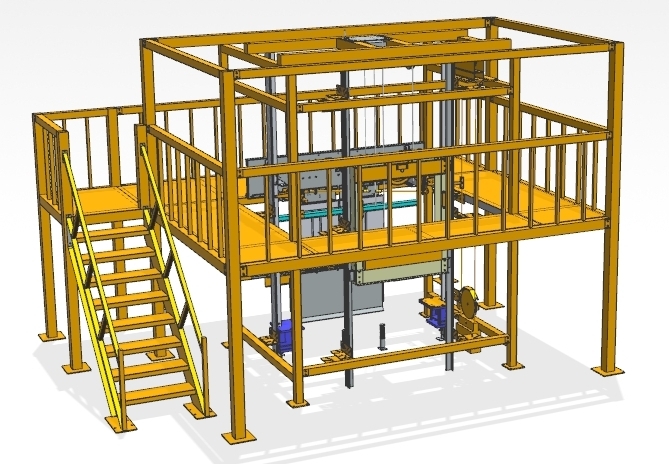

一、设备外观图
本装置是根据当前真实电梯井道系统的安装和维保要求，而开发的一种模块式的实训平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
一、 设备技术参数
1.输入电源：AC220V
2.限速器额定速度：≤1.0m/s；
3.安全钳动作速度：≤1.0m/s；
4.整机重量：≤4000kg；
5.外形尺寸：4000mm×3500mm×4500mm（长×宽×高）。
二、 整体功能要求
1.采用了钢结构电梯井道平台设计，整体外观简洁明了；
2.遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
3.采用真实机构器件，使学生学到的与实际应用的一致；
4.模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作。
5.导向系统：主要由导轨、导靴、导轨支架等组成；导靴安装在轿厢主架和对重架上，与导轨配合，强制轿厢和导轨运动于导轨上；导轨架主要起支撑导轨的作用。
厅门系统：由层门、开门机、门锁装置等组成。
重量平衡系统：由对重和对重块装置等组成。
安全保护系统：组成：主要由限速器、安全钳、缓冲器、端站保护装置等组成。保证电梯安全使用，防止一切事故发生。
五、主要实训要求：
3.厅门机构调整及故障查找实训；
4.限速器调整实训；
5.限速器动作控制电路检测即故障查找实训；
6.安全钳调整实训；
7.安全钳传动机构调整实训；
10.厅门传动机构调整、维护、故障查找及排除实训；
12.轿厢导轨检测、调整实训；
13.对重导轨检测、调整实训；
14.导靴与导轨的检测、调整实训；
六、设备主要配置清单要求
|
序号 |
名称 |
主要技术指标 |
数量 |
单位 |
|
1 |
井道及观测平台 |
长×宽×高≥4000×3500×4500mm |
1 |
套 |
|
3 |
轿厢导轨 |
配套设备使用 |
1 |
套 |
|
4 |
对重导轨 |
配套设备使用 |
1 |
套 |
|
5 |
手动葫芦 |
1.5T |
1 |
台 |
|
6 |
限速器－涨紧装置 |
额定速度：≤0.63m/s； |
1 |
套 |
|
7 |
限速器传动钢丝绳 |
公称直径：∅8mm；结构：8×19S+FC |
1 |
套 |
|
8 |
安全钳 |
额定速度：≤0.63 m/s； |
1 |
套 |
|
9 |
安全钳传动机构 |
材料：Q235/表面喷漆处理 |
1 |
套 |
|
10 |
对重框架 |
材料：表面喷漆处理 |
1 |
套 |
|
11 |
对重导靴 |
滑动导靴（16mm） |
4 |
只 |
|
12 |
主导靴 |
滑动弹性导靴（10mm） |
4 |
套 |
|
13 |
设备配套工具附件 |
详见设备配套工具附件一览表 |
1 |
套 |
配套工具清单
|
序号 |
名称 |
型号/规格 |
数量 |
单位 |
|
1 |
水平尺 |
600mm |
1 |
把 |
|
2 |
线坠 |
带磁性 |
1 |
支 |
|
3 |
钢板尺 |
300mm |
1 |
件 |
|
4 |
锤子 |
3磅 |
1 |
把 |
|
5 |
活动扳手 |
250×30 |
1 |
把 |
|
6 |
300×36 |
1 |
把 |
|
|
7 |
一字螺丝刀 |
3寸 |
1 |
把 |
|
8 |
3×75 |
1 |
把 |
|
|
9 |
十字螺丝刀 |
3寸 |
1 |
把 |
|
10 |
3×75 |
1 |
把 |
|
|
11 |
锉刀 |
扁锉8寸 |
1 |
支 |
|
12 |
扁锉6寸 |
1 |
支 |
|
|
13 |
卷尺 |
3m |
1 |
把 |
|
14 |
记号笔 |
|
1 |
支 |
|
15 |
尖嘴钳 |
6寸 |
1 |
把 |
|
16 |
斜口钳 |
6寸 |
1 |
把 |
|
17 |
内六角扳手 |
10件套 |
1 |
套 |
|
18 |
开口扳手 |
8～10 |
1 |
把 |
|
|
10～12 |
1 |
把 |
|
|
19 |
13～16 |
1 |
把 |
|
|
20 |
14～17 |
1 |
把 |
|
|
21 |
梅花扳手 |
8～10 |
1 |
把 |
|
22 |
13～16 |
1 |
把 |
|
|
23 |
14～17 |
1 |
把 |
|
|
24 |
校导尺 |
JS～302 |
1 |
付 |
|
25 |
顶门器 |
|
1 |
件 |
|
26 |
塞尺 |
|
1 |
把 |
|
27 |
工具箱 |
|
1 |
支 |
