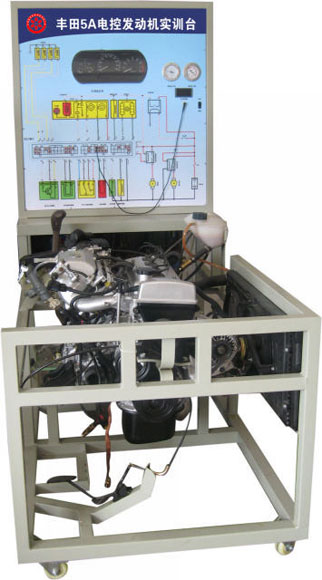

丰田5A电控发动机实训台

功能：
1、适用于各类院校汽车专业学员实操技能的实训考核。
2、可对发动机、变速器进行结构和控制系统的认识实训。
3、可对发动机变速器进行拆卸和装配实训。
4、实训台面板采用原车线束色彩一致的彩色喷绘原理电路图组成的高级教学面板(含整体式电控系统线路和原理图)，面板上设置有电控线路检测端子、组合仪表和原车诊断座。使用电脑检测设备，可完成电控单元的故障码读取、检测等自诊断功能。
5、组合仪表能实时反映发动机工况(如：转速、车速、水温、油量等)，教学、检测功能可自由选择切换；
6、可起动运行发动机，对起动、怠速、加速、减速等发动机工况进行实操实训。
7、自动变速器可在各档位真实工作，如空档起动、前进档运行、倒档运行，可随发动机节气门开度调节和车速变化完成自动换档试验。
8、可对自动变速器进行失速试验：台架配备有失速试验的夹具，可对自动变速器输出轴进行制动，与发动机工作配合可完成失速试验。
9、实训台各传感器、执行器及系统构成直观明了，可通过外接仪表，了解发动机主要管路油、气压力变化；
10、配备智能化故障设置系统：①采用数字化集成电路板单片机控制、液晶显示屏、简易操作界面。②可自由设定任意一处电路故障断路、对地短路、接触不良。③该设备可进行自动故障设置和实操考评。④可根据设备使用要求调整故障设置点数量。⑤安装有通信串口可与计算机串口对接，可使用软件完成故障设置、故障排除、参数设定。⑥安装有网络接口，可用网线与其它设备的故障设置装置组成一个网络，通过主控计算机控制每一台终端设备故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等。

工艺：
1、面板：采用原车线束色彩一致的彩色喷绘原理电路图组成的高级教学面板(含整体式电控系统线路和原理图)
2、支架：钢结构经喷烤漆工艺制作而成，安全可靠、坚固耐用。

尺寸：
装备电源：直流12V，54Ah蓄电池，油箱容量：10L（透明）
规格：1700×900×1800mm
