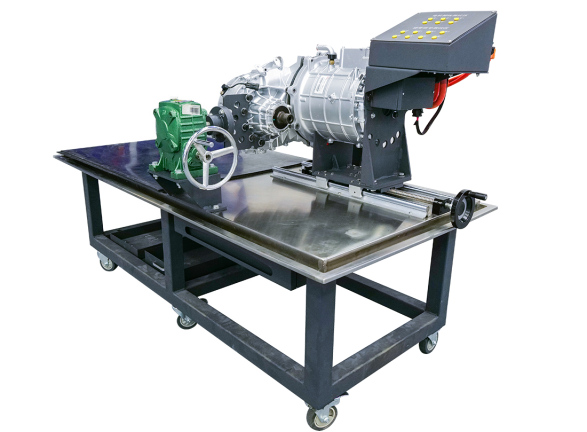

新能源汽车驱动装调系统拆装台

一、产品概述

1.拆解纯电动车主要功能为驱动电机及减速箱的拆卸、提升拆解、翻转等几个功能。

二、技术参数

1.拆解驱动电机总成

1.1拆解台采用手动减速器可将电机左右移动。减速箱拆解后，可将电机左移至左端位置，为拆解减速箱提供空间。操作区容纳空间：600*500mm，电机平台移动最大行程：500mm。

1.2减速箱翻转机构翻转角度360°翻转，由涡轮蜗杆减速机带动，涡轮蜗杆减速机具备自锁功能，蜗杆端部配置手轮，可手动任意角度翻转拆卸的减速箱。齿轮托架：固定式，减速机壳体托架：固定式。

1.3拆解车移动平台承重：150kg，下配有脚轮，可人工拖动，方便搬移。

1.4拆解车下部配有工具盒，用于存放拆解电机用的手动、电动工具。

1.5电机拆装台为手推车结构，可满足电机减速机人工拖动的需求。

2.动力总成技术参数

电动机最大输出扭矩：310N.m/(0～4929rpm)/30s

电动机额定扭矩：160N.m/(0～4775rpm)/持续

电动机最大输入功率160kW/(4929～12000rpm)/30s

电动机额定功率：80kW/(4775～12000rpm)/持续

电动机最大输出转速(包括驱动最高输入转速和随动最高输入转速)：12000rpm

电动力总成总成重量： 103kg

电机轴中心与差速器中心的距离： 239mm

变速箱润滑油量： 1.85～1.95L

变速箱润滑油类型：齿轮油SAE75W-90。
