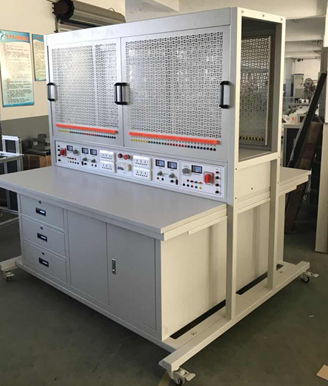

网孔型维修电工及技能实训装置
一、概述：
该实训装置主要由实训桌、元件储存柜、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。
二、特点：
1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
2、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。
3、设有电压型电流型漏电保护器，并有单片机自动全程监控实训装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。
4、实训台为四组型，每个工位配套独立电工仪表和电源，四个工位同时进行实训互不干扰。
三、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1500mm×1400mm×1700mm
四、实训台配备
1、每一面设有起动、停止、急停功能。过载和短路安全保护功能，一有情况能自动切断工作电源，故障排除复位后方可重新启动电源，确保设备和操作者安全。
2、每工位设有一个总电源开关，具有漏电保护功能，当漏电流达30mA时，保护装置动作。
3、提供单相、三相插座每组各一只。
4、每工位一路直流稳压电源：电压0-30V，电流3A，内置式继电器自动换档，多圈电位器连续调节，使用方便，有数字表指示。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5Mv。
5、每工位配置交流5A电流表3只，精度1.5级。
6、实训桌：铝型材结构，桌面为防火、防水、耐磨高密度板，并配有元器件储存柜及抽屉。
五、参考实训项目
|
1．电工布线工艺实训 2．两个开关控制一盏灯线路训练 3．声控开关控制白炽电路训练 4．二地控制一盏灯电路训练 5．三地控制一盏灯电路训练 6．日光灯线路接线训练 7．单相电度表直接安装接线 8．单相电度表经电流互感器安装接线 9．室内照明电路安装训练 10．配电板安装训练 11．交流负载电功率的测量 |
12．三相异步电动机直接启动控制 13．三相异步电动机接触器点动控制线路 14．三相异步电动机接触器自锁控制线路 15．三相异步电动机Y/△自动控制线路 16．用倒顺开关控制三相异步电动机正反转线路 17．接触器联锁的正反转控制线路 18．按钮联锁的三相异步电动机正反转按钮线路 19．双重联锁的三相异步电动机正反转按钮线路 20．三相异步电动机多地控制 21．工作台自动往返控制线路 22．三相异步电动机能耗制动控制线路 |
元器件配置清单（以下为1套元器件，本台设备共配四套元器件）
|
序号 |
名 称 |
型号与规格 |
|
数量 |
|
1 |
单相电度表 |
DD862-2 |
|
1 |
|
2 |
单相闸刀开关 |
HK8 |
|
1 |
|
3 |
拉线开关 |
4A/250V |
|
1 |
|
4 |
平灯头 |
6A/250V |
|
2 |
|
5 |
园形插座 |
T3-10 |
|
1 |
|
6 |
电流互感器 |
LQG-0.5 |
|
1 |
|
7 |
墙壁开关座 |
|
|
2 |
|
8 |
声控开关 |
118-B30 |
|
1 |
|
9 |
低压断路器 |
DZ108-20/10 |
|
1 |
|
10 |
螺旋式保险盒 |
RL1-15/3A |
|
3 |
|
11 |
直插式保险盒 |
RT14-20/2A |
|
2 |
|
12 |
交流接触器 |
CJX2-0910 |
|
3 |
|
13 |
辅助触头 |
F4-22 |
|
3 |
|
14 |
热继电器 |
R16B-20/3 |
|
1 |
|
15 |
通电延时时间继电器 |
ST3PA-B/380V（0-60S） |
|
1 |
|
16 |
时间继电器座 |
PF-083A |
|
1 |
|
17 |
3H铁壳按钮 |
|
|
2 |
|
18 |
行程开关 |
LX9-222 |
|
2 |
|
19 |
行程开关 |
LX9-001 |
|
2 |
|
20 |
倒顺开关 |
K03-15 |
|
1 |
|
21 |
日光灯管 |
Y210RR25/10W |
|
1 |
|
22 |
镇流器 |
13W |
|
1 |
|
23 |
日光灯座 |
|
|
2 |
|
24 |
接线端子排 |
JF5-2.5/5 |
|
5 |
|
25 |
G形导轨 |
|
|
1 |
|
26 |
走线槽 |
|
|
2米 |
|
27 |
螺丝 |
|
|
90 |
|
28 |
螺丝刀 |
|
|
2 |
|
29 |
尖嘴钳 |
|
|
1 |
|
30 |
剥线钳 |
|
|
1 |
|
31 |
三相鼠笼异步电动机 |
380V/Y/△180W |
|
1 |
