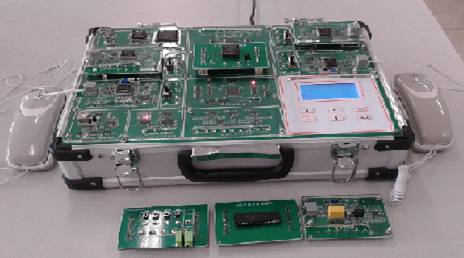

JD/XDJH现代交换技术实验箱

产品特点
1、模块化设计，以用户交换机为模型，功能划分清晰，开放接口丰富。
2、提供四路电话用户接口，其中两路设计为可拔插模块。
3、集成了三种交换方式：人工交换、空分交换、时分交换，均设计为可拔插模块。
4、提供了拨号音、忙音、回铃音、空号音、拥塞音、长途通知音、呼入等待音等户信令，标准450HZ正弦波信号；
5、提供了标准25HZ正弦波铃流信号。
6、提供了DTMF双音多频信号的译码数据的同步比特显示，直观明了。
7、提供了手动振铃装置、话务员语音接口、用户线接线柱等，可真实完整的实现人工交换接续过程，辅助实验人员领悟交换本质，激发学习兴趣。
8、数字交换网络中，可通过键盘输入、手动连线等多种方式分配调整各路电话用户的收发时隙，辅助实验人员理解时分概念。
9、提供了标准的E1接口，完整实现复接解复接、组帧、添加信令、HDB3/AMI线路编译码、位同步、帧同步等处理过程，可完成实验箱之间的局间通信，也可接入第三方E1接口设备。E1电信号为Q9同轴电缆线标准接口，75/120欧阻抗。
10、呼叫接续过程直观明了，可通过随机液晶同步显示呼叫接续信息，最大支持四路呼叫接续画面同步显示。
11、提供外线/市话接口可拔插模块，可接入市话网。
12、提供USB接口。
13、提供了语音录放电路模块。
14、实验电路板上覆盖有机玻璃罩，能有效保护裸露的电路。
15、输入键盘提供了：上/下键、+/-键、返回、确认等六个按键，便于进行菜单选择和数值的修改。
16、可扩展VOIP软交换方式，提供管理功能，可配置中端号码，支持多种业务；可实时显示呼叫流程及详细协议数据；可提供协议自定义功能，自己写入sip协议；可通过服务器连接电信运营商，直接拨打外部电话；

三、实验内容
实验需求设备说明 　　　　　　　　　　　　　　　
第一章 系统模块单元实验 　　　　　　　　　　　
实验1 设备组成及测试点说明 　　　　　　　　　　
实验2 电话用户接口模块实验 　　　　　　　　　　
实验3 电话用户信令的产生与观测实验 　　　　　
实验4 双音多频（DTMF）接收与检测实验 　　　　
实验5平台交换方式与状态显示 　　　　　　　　　
实验6 用户话路PCM编译码实验 　　　　　　　　　
实验7 呼叫处理与线路信号的传输过程实验 　　　
实验8 二/四线变换与回波返损测试实验 　　　　　
实验9 用户终端电话信号电平调整实验 　　　　　
第二章 信令交换与信息交换 　　　　　　　　　
实验10 人工交换实验 　　　　　　　　　　　　
实验11 空分交换（MT8816）实验 　　　　　　　　
实验12 时分交换（MT8980）同一码流时隙交换实验
实验13时分交换（MT8980）不同码流时隙交换实验
实验14 时分交换（MT8980）手动连线实验 　　　　
实验15 数字时分中继局间通信实验 　　　　　　　　
实验16 模拟中继通信实验 　　　　　　　　　　　　
附 录 　　　　　　　　　　　　　　　　　　　　
附录1 局内呼叫SDL进程图 　　　　　　　　　　　　
附录2 模拟交换网络芯片MT8816介绍 　　　　
附录3 数字交换网络芯片MT8980介绍 　　　　
附录4 参考文献 　　　　

四、菜单结构
1.液晶键盘的具体操作如下:
（1）开机后液晶屏显示界面

（2）按“确认”键进入主要参数显示界面：

说明：
a.“区号021” 本台实验箱的区号为“021” 此号可进行修改
b.“话机A-8601” 实验箱中电话用户A的号码为8601
“话机B-8602” 实验箱中电话用户B的号码为8602
“话机C-8603” 实验箱中电话用户C的号码为8603
“话机D-8604” 实验箱中电话用户D的号码为8604
c.“PCMFS：A1 B3 C8 D20 ”
电话A用户的PCM编译码系统分配时隙为第1时隙
电话B用户的PCM编译码系统分配时隙为第3时隙
电话C用户的PCM编译码系统分配时隙为第8时隙
电话D用户的PCM编译码系统分配时隙为第20时隙
（3）按“确认”键进入实验项目界面：

按“↑”键或“↓”键，移动指示箭头，如箭头指向“2.空分MT8816”。
按“确认”键，进入对应的下一级菜单“空分MT8816”实验内容。
按“返回”键返回上一级菜单
液晶显示器（LCD）是一种极低功耗显示器，其应用特别广泛。在实验平台中，LCD用来显示操作程序、工作菜单，引导实验按部就班地进行。关于液晶显示的详细工作原理见附录1。
注意：按动薄膜开关上的按键时，请勿莽力操作，以便延长薄膜开关的使用寿命。另外，只用当实验拔插模块放置正确，菜单项目选择正确，其对应控制程序才会启动并正确运行。
（4）交换方式状态显示界面

如：在主菜单中选择“空分交换 MT-8816”，按“确认”键，进入空分交换界面
注：类似的交换界面，平台同时提供四个交换画面显示，右上角的数字为画面编号1～4可设，按“↑”键或“↓”键选择当前画面。
（5）参数设置显示界面：
如：设置四路电话用户的系统分配时隙。在进入主菜单后选择“时分交换-MT8980”，
进入后再选择“话路时隙设置”。如下图，设置电话用户A的时隙界面。
话路A初始时隙为“1”时隙，通过键盘上的“+”、“-”按键可进行增减，然后按“确认”确定所设参数。话路B、C、D同上。
