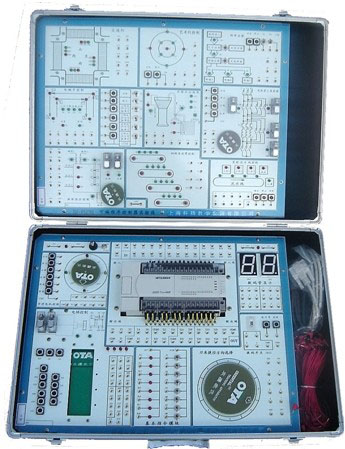

一、产品特点
1、PLC主机采用三菱FX1N-40MR-001可编程控制器,功能上完全满足目前高等院校的PC教学要求。也可按照用户要求,使用其他品牌的PC主机,如西门子、欧姆龙、松下、富士等,而实验模块不作改动。
2、采用模块化设计,包括PLC主机模块和14个实验模块。各模块间相互独立。在主机模块中,所有输入输出端口都通过导线连接到实验板上的镀金孔上,各实验模块都有独立的输入、输出、公共端,这样在实验时只需连接所用到的端口。用户可方便扩展自己的模块,也为以后实验系统的升级提供了保障。也可根据用户要求,更改不同的实验模块。
3、较多地采用了实物产品,提高了实验的真实程度,确保了实验的实用性。
(1)采用步进电机、减速步进电机、直流电机和减速直流电机等四种电机,其中减速步进电机配有单片机控制的伺服电路,运转平滑、精确,噪声小;
(2)使用了十个继电器,并在实验板上画有继电器的正反转接法示意图,让学生理解并掌握继电器在正反转控制电路中的使用方法;
(3)使用了十二个传感器,可完成闭环控制实验,如电梯、刀库等实验。
4、实验项目由基本指令实验,常用功能指令实验、综合实验三部分组成。在实验项目设计开发中根据用户的要求和建议,使实验由简到难,从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。
5、在实验箱的设计中留出了所有的输入、输出、公共端子,用户可方便扩展自己的模块,以及以后实验系统的升级。
6、配备MCGS工控组态软件,可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验,所有实验均有组态棒图进行动态跟踪,实验对象形象逼真,接近工业现场的实际应用,通过本装置的训练,使学生很快就能适应现场的实际操作。
7、实验项目丰富,扩展灵活,使用可靠,在教学活动或项目开发中易于使用和维护,是目前国内市场上一款性价比极高的PLC教学实验设备。
二、技术性能
1、输入电源:AC: 220V 50HZ,有漏电保护开关
2、工作环境温度:-10-55℃ 相对湿度<85%(25℃)
3、主机(推荐配置):
三菱FX3GA-40MR-CM输入24点、输出 16点;
4、输出24V、2A。过流、过载、过压保护
三、实验内容
可完成六类指令实验:
第一类 基本指令实验
第二类 定时器及计数器指令实验
第三类 移位寄存器指令实验
第四类 置位/复位及脉冲指令实验
第五类 跳转指令实验
第六类 常用功能指令实验
可完成十三个模块控制实验项目:
1.交通信号灯的自动控制
2.机械手的自动控制
3.加工中心刀库捷径方向选择控制 [转盘的转动由步进电机控制(步进电机由单片机控制),转盘位置由霍尔开关来检测支持自动识别当前位,自动纠正定位误差]
4.驱动步进电机的控制
5.舞台艺术灯饰的控制
6.四层电梯的控制(有实物电机控制,可以动态观察电梯的运行过程)
7.LED数码管显示控制实验
8.交流电机Y/Δ形起动的控制(电机通过小直流电机模拟转动)。
9.液体混合装置的自动控制(搅拌机通过小直流电机模拟转动)。
10.水塔水位俱自动控制
11.四级传送带的模拟运行
12.邮件分拣系统的模拟运行

13.装配流水线控制
实验箱配合指导书可撑握下列指令的应用,清单如下:
基本指令
1.取指令2.取反指令3.与指令4.与非指令5.或指令6.或非指令7.输出指令8.求反输出指令9.电路块与指令10.电路块或指令11.定时器指令12.计数器指令
功能指令:
1 空操作指令2. 结束指令3. 互锁指令4. 互锁清除指令5. 跳转指6.跳转结束指令7. 锁存指令8. 前沿微分指令9. 后沿微分指令10. 逐位移位指令11. 通道移位指令12. 高速定时器指令13. 可逆计数器指令14. 通道数据比较指令15. 数据传送指令16. 数据求反传送指令17.置位进位位指令18. 复位进位位指令19. 加法指令20. 减法指令21. 乘法指令22. 除法指令23. 十进制数转换为二进制数指令24. 二进制数转换为十进制数指令25. 译码指令26. 编码指令等。
几个基本电路的编程:
常用启动/停止电路
延时接通/断开电路(计数器的应用)
闪烁电路
移位寄存器的应用
实验箱配有实验指导书,连接线,下载电缆等附件,免费提供软件及实验程序。
