JY/8641型现代通信技术实验平台(高端型)

JY8641现代通信技术实验箱是针对电子和通信工程类专业学生,系统完成《通信原理》等现代通信技术相关课程实验专门研制的实验平台。

该实验平台最大的特点是系统性强,它真实再现了:信源的模数转换、模拟调制、信道仿真、模拟解调、信宿的数模转换的频带传输过程;信源的模数转换、信道复接、信道纠错编码、光纤传输、帧同步位同步、纠错译码、解复接、信宿的数模转换的基带传输过程;
实验平台全部采用模块化结构,各模块既能完成完整通信系统中对应单元部分实验,又能由学生用单元模块构建一个完整通信系统进行系统实验,从而有助于学生理解通信系统中各要素的作用;实验平台把通信系统中涉及的基本电路、终端编译码、线路编译码、调制解调、信道传输等重要的理论安排了相应的实验内容;实验平台既有基础性实验,又有采用新技术新器件(FPGA、DSP)等提高型实验,从而完成一个理论验证性、综合性、二次开发性,由低向高的系统学习过程。通过这些实验能够促进学生对《通信原理》课程内容的理解、掌握,并使学生对通信系统、当今新技术、工程实现有一个较全面的了解。系统采用“主板+实验模块”相结合的灵活结构,便于学校选择、定制、硬件升级。

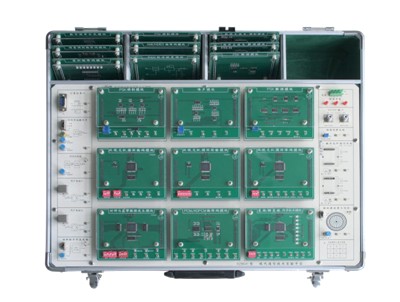

二.产品图片(重量:大约8公斤,尺寸:52*44*14cm)

三、技术指标
1.产品的设计是结合了高等学校电子信息类规划教材,如《通信原理》第2版(宋祖顺编著)、《现代通信原理》(曹志刚、钱亚生编著)等教材相关内容所研制的新一代通信技术实验教学装置。
2.采用了“底板+实验模块”的结构,不仅按实验内容与功能将电路模块化,而且各个模块独立设计,能方便地组合进行单元实验和多种单/双工通信系统实验。同时可按用户需求定制模块、选购模块、升级模块。详细见“系统组成”项。
3.实验模块的输入输出信号都采用铆孔开放出来,由实验者根据实验需要进行连接组合,增强实验者的参与性。
4.每个实验模块都采用有机玻璃覆盖保护,方便实验室管理。
5.实验中的重要参数都可以调节或设置,方便实验者分析对比。
6.可完成单元、系统实验几十项,涵盖了终端编译码、线路编译码、调制解调、信道传输等方面的内容。
7.内置函数信号源、数字信号源、电话接口、计算机接口、同轴电缆信道、光信道、音频功放等功能模块,详细见“系统组成” 项。
8.内置4组稳压电源,全部具有短路软截至保护自动恢复功能,并提供电源输出接口。
9.系统涉及了计算机通信、MS51、DSP、CPLD等多种技术,并留有开发接口,二次开发性强。

四.系统组成
本系统由1个底板和16个标准配置实验模块组成,详细参数见下表:
底板模块:

模拟信号源

DDS信号源

能产生:正弦波、三角波、占空比可变的抽样脉冲信号;

同步正弦波

频率2KHZ,幅度0~10V连续可调。

语言输入输出端口

1路喇叭1路话筒

提供发送输出、接收输入的连接接口

抽样脉冲

同步矩形脉冲

频率8KHZ

非同步矩形脉冲

频率2~35KHZ连续可调

USB接口

USB

提供发送输出、接收输入的连接接口

电源



提供-12V、+12V、+5V、-5V等系统电源,另提供输出接口

实际通信信道

同轴电缆

1310nm、1550nm一体化光端机,此部分选配

光纤通信

音频终端

终端滤波放大器

提供多组滤波器、音频功放、喇叭

眼图观测



可观测噪声、串扰、理想眼图

实验模块接口



可同时安放9个实验模块,完成单元、系统性实验

数字信号源

15位m序列

频率2KHZ、32KHZ可设置,另可根据用户要求配置

31位m序列

手工设置序列,全1、全0,其它

实验模块:

1

时钟与基带数据发生模块

提供系统时钟和各类数字信号源

2

PAM脉冲幅度调制模块

完成抽样定理、PAM调制、传输模拟实验

3

PCM/ADPCM编译码模块

完成PCM、ADPCM编译码单元实验

4

CVSD增量调制编译码模块

完成CVSD编译码单元实验

5

AMI /HDB3编译码模块

完成AMI /HDB3编译码单元实验

6、7

频分复用和频率合成模块

完成线路成形与频分复用

完成压控振荡器、频率合成实验

8

FSK(MSK)调制模块

完成MSK、FSK调制实验

9

FSK(MSK)解调模块

完成MSK、FSK解调实验

10

BPSK(DPSK)调制模块

完成BPSK、DPSK调制实验

11

BPSK(DPSK)解调模块

完成BPSK、DPSK解调实验

12

噪声模块

提供白噪声

13

复接/解复接、同步提取模块

完成多种数据的时分复接解复接、码分复接解复接、位同步帧同步提取实验

14

卷积、汉明、交织、循环编码模块

完成卷积、卷积、汉明、交织、循环编码实验,多种码型变换

15

卷积、汉明、交织、循环传输模块

信道仿真

16

卷积、汉明、交织、循环译码模块

完成汉明、交织、循环译码实验,

17

软件无线电-调制模块

完成PSK调制;FSK调制;MSK调制;QPSK调制; OQPSK调制;

18

软件无线电-解调模块

PSK解调;FSK解调;MSK解调;QPSK解调等; OQPSK调制;

注:标准配置18个模块,红字标的2个模块为选配模块。(需要另收费)

五.实验目录
以下实验目录,摘自ZY8641型说明书前言
拨码器开关设置一览表
第一部分 基础实验
实验1 DDS信号源实验
实验2 模拟信号源实验
实验3 CPLD可编程逻辑器件实验
实验4 接收滤波放大器实验
实验5 计算机串口实验
实验6 数字光纤通信实验(需另配光端机)
第二部分 原理实验
实验1 基带信号的常见码型变换实验
实验2 抽样定理及其应用实验
实验3 PCM编译码系统实验
实验4 ADPCM编译码系统实验
实验5 CVSD编译码系统实验
实验6 FSK(ASK)调制解调实验
实验7 相位键控PSK(DPSK)调制解调实验
实验8 数字同步技术实验
实验9 眼图观察测量实验
实验10 线路成形与频分复用
实验11 时分复用与解复用
实验12 码分复用与解复用
实验13 波分复用与解复用(需另配光端机)
实验14 数字频率合成实验
实验15 AMI/HDB3编译码实验
实验16 卷积编译码及纠错能力验证实验
实验17 汉明码编译码及纠错能力验证实验
实验18 汉明、交织码编译码及纠错能力验证实验
实验19 循环码编译码及纠错能力验证实验
实验20 信道仿真实验
实验21 现代调制技术实验之一(FSK调制解调)
实验22 现代调制技术实验之二(BPSK调制解调)
实验23 现代调制技术实验之三(QPSK调制解调)
实验24 现代调制技术实验之四(OQPSK调制解调)
实验25 现代调制技术实验之五(MSK调制解调)
实验26 现代调制技术实验之六(直接序列扩频DS编解码)
实验27 现代调制技术实验之七(AM调制)
实验28 现代调制技术实验之八(DSB调制)
实验29 现代调制技术实验之九(SSB调制)

第三部分 综合实验
实验1 信源、PCM、HDB3传输系统实验
实验2 信源、PCM、汉明码传输系统实验
实验3 信源、PCM、汉明、交织码传输系统实验
实验4 信源、CVSD、汉明码传输系统实验
实验5 信源、CVSD、汉明、交织码传输系统实验
实验6 信源、时分复接/解复接系统实验
实验7 信源、码分复接/解复接系统实验
实验8 信源、CVSD、DPSK传输系统实验
实验9 通信信道误码测试实验
第四部分 开发实验
实验1 M序列产生实验
实验2 PCM时序控制与PCM数据采集实验
实验3 CMI编译码实现实验
实验4 绝对/相对码转换实验
实验5 FSK系统建模与设计(VHDL)实验
实验6 信道编译码开发实验
实验7 PC机数据、PSK传输系统实验
实验8 PC机数据、FSK传输系统实验
实验 9 码型变换、基带编码开发实验

六、实验箱特色

1. 与国内主流《通信原理》教材配套,符合教学大纲要求。由理工大学实验中心一线教师设计,满足实验教学需要。
2. 全模块化设计,结构合理、扩展性强,模块配置灵活,满足不同层次各类学校的教学要求。
3. 自带DDS信号源和同步信号源,使用普通示波器,观测波形稳定;设备完全自主研发、生产,售后服务保障;软件部分可免费升级。
4. 既有全部用硬件电路设计完成的模块,也有采用软、硬件相结合的系统实现的模块;既可进行传统的原理实验及验证型实验,也可进行开放性及研究型实验。
5. 实验箱采用分立元件、中大规模集成电路、DSP、CPLD等多种电路实现,并采用表面贴装工艺,使学生得到全面的实践锻炼。
6. 各模块独立,接口总线公开,并提供各种电源,便于学生自行设计模块、二次开发和进行系统实验。
7. 结构合理,性能稳定,各测试点标识清楚,铆孔接线可锁定,保证连接可靠。
8. 各模块用有机玻璃覆盖,既美观大方又能起到防静电等保护作用。

教学配置

序号

设备名称

型 号

备 注

1-1

现代通信技术实验平台

JY8641

每组一台

出厂
附件

JY8641通信原理使用说明书

1本

电源线

1根

中继线

1根

保修卡、合格证 1套

2

话筒

——

每台一个

3

60MHz以上数字示波器

——

每组1台(必配,价格另算)

4

微机

——

二次开发用(选配,价格另算)
