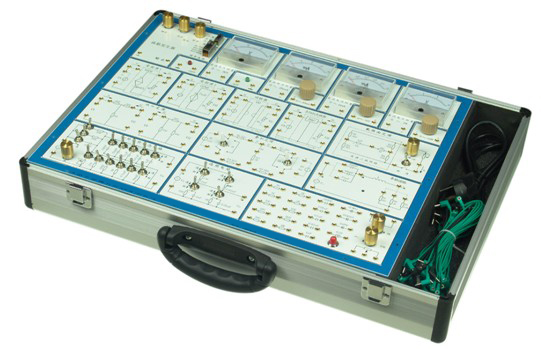

JY/DL2型电路分析实验箱

一、系统特点
1、它采用模块式结构，各模块间相互独立，通过元件区不同元件组合，可组成多种测试电路；
2、实验板正面印有电路原理图，反面安装器件，使学生对实验原理一目了然，也防止了器件的人为损坏；各实验电路中需测试的点均有测试孔，使用方便，接触可靠。
3、该实验箱适用于进行各种电路的实验研究，可满足各类高、中等院校及职业技术类院校的电工原理、电路分析等课程实验教学的需要。

二、系统组成
（1）电源输入：AC220V±10% ，50Hz
输出 ：±l2V/0.5A，±0～l2V/0.5A（可调稳压电源）
均有短路过载保护，自动恢复功能。
（2）函数发生器
波 形：正弦波、方波、三角波
频率范围：10Hz ～ 90KHz，分四档连续可调
幅 值（Vpp）：方波（0～20V）、三角波（0～15V）、正弦波（0～10V）
（3）指针式电压表头：0～30V及0～3V各1只；
指针式电流表头：0～20mA及0～1mA各1只；
可满足多点同时测试电压、电流的动态监测。
（4）元件组：电阻10只、电容5只、二极管(稳压管)3只、电位器2只（1K、10K各一）。
（5）铝合金实验箱体，坚固耐用，样式美观、大方。

三、实验项目
1、线性与非线性元件的伏安特性。
2、电位及其与电压关系的研究。
3、基尔霍夫定理。
4、叠加定理。
5、电压源与电流源的等效变换。
6、戴维南及诺顿定理。
7、受控源VCVS、VCCS的实验。
8、典型电信号的观察和测量。
9、RC一阶电路的响应测试。
10、二阶电路的响应测试。
11、RC选频网络特性测试。
12、R、L、C元件在正弦电路中的特性实验。
13、R、L、C串联谐振电路的研究。
14、R、L、C并联谐振电路的研究。
15、双口网络测试。
16、其它电路的研究。
☆参考教材
《电工学》 秦曾煌 主编 高等教育出版社
《电路原理》 周守昌 主编 高等教育出版社
《电路》 邱关源 主编 高等教育出版社
