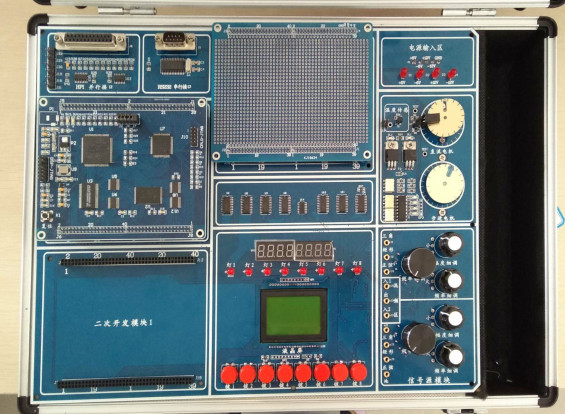

JD-DSP综合实验箱

传统的高校教学设备跟不上新技术的飞速发展，使得设备淘汰加快，而要重新购买新的技术设备，使得资金利用率降低。为了提高设备利用率，我公司在积累前几代产品的成功经验基础上，研制了一款多功能开放性实验仪——SZ-DSPD综合实验仪，其完全的开放性和模块化设计让该实验仪永不落后，可不断升级，学校和学生可根据当前技术方向自行设计模块。使之跟随日新月异的技术发展。根据国家教委对高校实验教学的要求，该款实验仪安排了四大类实验：验证性实验、综合性实验、设计性实验、创新性实验。完全适合电子信息、信号处理、自动化、通信工程、物理、测控、软件及图象处理等相关专业的实验及创新研发。同时本产品也是大学生电子设计竞赛的最佳开发平台。

一、结构简介：

主要功能模块：

1、  主CPU（XSZ-5416EVM）模块：采用TI公司TMS320C5416DSP芯片，该模块上的资源有。4mbit flash 256k*16bit SRAM  2500 gate CPLD  5416模块上留有JTAG插口，用户可以通过仿真器和CCS下载程序和进行实验；

2、 图象、语音AD/DA模块：语音模块采用TLC320AD50芯片，最高抽样率为22.05k，图象采用高速AD（TLC5510）和高速的DA（TLC5602）；同时TLC5510和TLC5602又可做普通的AD、DA

3、  通讯模块：本系统可做串口、并口实验，串口实验：采用热门器件（MAX3111ECWI）来完成跟计算机的异步通讯，其传输速率达230Kbps；并口实验：利用并口与DSP的HPI直接实现跟计算机数据传输，其传输速率达2Mbps；

4、  温度、 电机控制模块：电机控制模块自带一个闭环直流电机（12V）和一个步进电机（12V），利用电机控制模块可做直流电机和步进电机控制方面的实验，温度传感采用流行热门器件一线集成温度传感器（DS18B20），测温范围为－55℃－100℃　精度为9位、12位。

5、  信号源模块：本模块提供两路（1Hz－60KHz）信号源，且正弦波的频率、幅度均可调节 ，其中还提供两路信号的混频电路，为实时的滤波算法提供了混频输入信号；

7、   键盘显示模块：本模块有：1、128*64的图形点阵液晶屏，利用LCD显示模块可做各种图形、实时波形显示方面的实验；2、八位数码管；3、八个指示灯；4、八个按键输入；为实验仪提供了基本的输入、输出设备。为二次开发提供了丰富的人机界面资源；

8、二次开发模块：可扩展双CPU板（包括2000系列板或5000系列板）ARM板，软件无线电板，MP3、以太网板等。

实验内容

 验证性实验

实验一  CCS操作实验

实验二  存储器实验

实验三  跑马灯实验

实验四  数码显示实验

实验五  硬件中断实验

实验六    液晶显示实验

实验七    定时器实验

实验八    步进电机控制实验

实验九    直流伺服电机测速实验

实验十  RS232串行接口实验

实验十一  HPI接口实验

实验十二　向量相加、减实验

实验十三　矩阵相乘实验

实验十四   浮点数与Q15之间的数据转换

实验十五  FIR滤波器实验

实验十六　IIR滤波器实验

实验十七　黑白图像采集实验

第四 章　综合性实验

实验十八 数字存储示波器实验

实验十九   同步串口

实验二十　LMS滤波器实验

实验二十一　卷积（Convolve）算法实验

实验二十二　自相关算法

实验二十三　互相关算法

实验二十四   语音录、放实验

实验二十五   图像处理之图像取反

实验二十六  黑白图像采集之灰度阈值变换

第五章　　设计性实验

实验二十八　直流伺服电机测速控制实验

实验二十九   温度测量实验

实验三十　快速傅立叶变换（FFT）算法实验

实验三十一　YUV彩色图象处理之图象取反

实验三十二YUV彩色图像处理之二值图像

实验三十三YUV彩色图像处理之汉字叠加

实验三十四YUV彩色图像处理之灰度阀值图像

实验三十五　彩色图像处理之灰度切分

实验三十六　YUV彩色图像处理之增强对比度

实验三十七　二进制频移键控（BFSK）实验

实验三十八　脉冲幅度调制（PAM）实验

实验三十九　脉冲幅度相干（PAM）解调实验

实验四十　四相相移键控（QPSK）实验

实验四十一　实时语音u-law压缩、解压实验

实验四十二　实时语音G723编码、解码实验

实验四十三　实时语音FIR滤波（高通、低通、带通、带阻）

设计实验

实验四十四  实时频谱分析
