JYTY-1A型 新能源实验箱
一、概述
本实验箱采用优质铝合金设计，实验箱采用多种CPU控制器，模块化组合设计，完成新能源的控制器、逆变器、显示等多种线路实验。能满足学生创新实践等多环节的教学和提升。
二、技术参数
（1）整机容量：≤0.5kVA；
（2）工作电源：～220V/50Hz/3A；
（3）尺 寸：1.60m×0.75m×1.50m；
（4）重 量：150kg

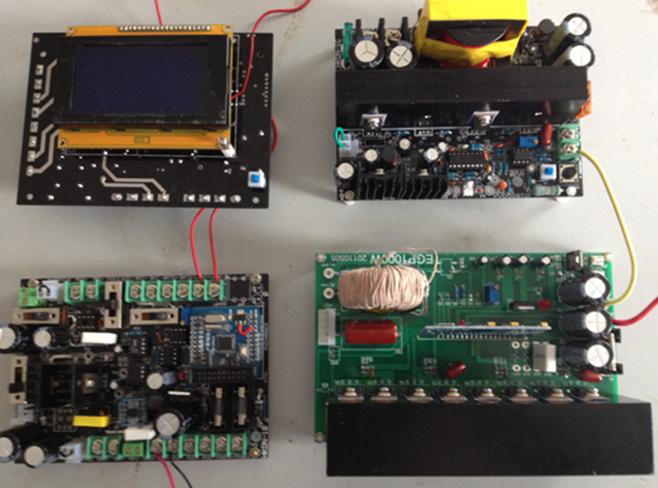

三、系统配置说明
1、充电控制模块
本模块采用ARM作为控制器核心部件，能完成蓄电池恒流充电、太阳能光伏MPPT充电等基本实验，配合显示模块，完成太阳能控制器项目化教学需求。能适应12、24V等多种电板电压的参数适配，现场提供模块化样机。
2、升压模块
本模块采用PWM控制，可以完成固定芯片升压线路和DSP控制的升压电路，带多重保护设计，能完成12-28V直流电源升压到300V以上的直流电源输出。输入直流电压10V～24V、电流5A～9A。完成太阳能控制器项目化教学需求，现场提供模块化样机。
3、离网逆变模块
SPWM正弦波逆变驱动MOS管，然后滤波输出，系统具有短路保护措施，在整个系统中设置有多处信号采集电路，与液晶屏模块配合，显示当前的电压、电流等参数信息。系统核心采用DSP28335模块。完成太阳能控制器项目化教学需求，现场提供模块化样机。
4、并网逆变器模块
SPWM正弦波逆变驱动MOS管，然后滤波输出，系统具有短路保护措施，在整个系统中设置有多处信号采集电路，与液晶屏模块配合，显示当前的电压、电流等参数信息。并网逆变电路采用输入信号先整形检波电路等措施，DSP进行运算，然后输出的电，具有孤岛效应等功能，自动检测并网电源的电压、频率、相位等，用示波器观察跟踪信号。系统核心采用DSP28335模块或者PIC单片机，完成太阳能控制器项目化教学需求。现场提供模块化样机。
5、显示模块
采用128*64的液晶显示模块，配置背光调节电路等，与其他模块配合完成相关测试。现场提供模块化样机。
6、实验电源模块
5～23V可调直流输出，电流0～8A，具有短路保护措施。现场提供模块化样机。
7、提供实验教材和实验软件源代码。
四、实验内容（现场提供实验指导书和源代码展示）
1、市电互补切换原理与编程实验
2、AD转换器实验
3、DA转换器实验
4、RS485通信实验
5、升压电路实验
5、DSP28335的PWM编程实验
6、离网逆变电源的原理
7、逆变电源的负载接线实训
8、离网逆变器实验
9、并网逆变器实验
10、2.4G无线温湿度监控实验
11、太阳能控制器实验。
