JYNY-10太阳能光电教学实训台

一、系统实训应用范围：主要提供于初中、高中、以太阳能光电为主课题的教学和实训。

二、教学实训项目

1、电能与光能变换过程演示

2、电能转化为光能。

3、光能转化为电能。

4、电能转化为机械能。

5、相互转化关系。

三、实验过程

◆ 将仪器放在桌面上，调整台灯光源至电池板的距离，近距离。

◆ 将插头插入交流电源插座内，按动实验台开关，调整光的亮度，注意观察，探究问题：◆ 电灯发光后，为什么电池组件会产生热和电能？

◆ 电池板输出的电能为什么能驱动扬声器发声？

◆ 太阳能电池板输出的电能为什么能驱动风叶旋转？

◆ 如果用一张纸片放在灯头与太阳能电池板中间，还能听到扬声器发出的声音吗？还能驱动风叶旋转吗？

◆ 将电灯发出的光慢慢后移，为什么电池组件产生的电能不能驱动风叶旋转？

◆ 了解太阳能电池（单晶硅、多晶硅、非晶硅）的基本特性和发电原理。

◆ 观察和认识太阳能电池的伏安特性，短路电流与开路电压的相对关系。

四、注意事项

◆ 实验前，应将灯头靠近太阳能电池。

◆ 实验时，由于调光台灯的灯头发热，不要用手碰触灯头。

◆ 实验时，调整灯头与太阳能电池距离时注意安全，不要用手碰触灯头内芯。

五、实训运行技术条件

A光能

◆ 模拟光源模块：220VAC/40W调光灯

B电能

◆ 太阳能电池模块：0.5Wp/3～7VDC/80mA

C 能量转换

◆ 直流电动机0.1W/3～24VDC

◆ 扬声器0.15W/3～24VDC

◆ LED灯0.1W/3VDC

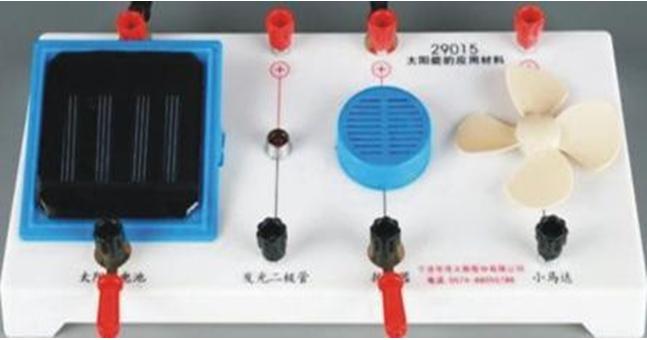

六、系统组成：光电池、扬声器、微电机、开关、安装板、跳线插、跳线座、LED灯。
