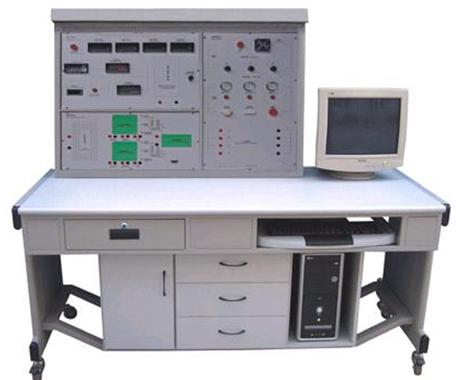

JYDT-2型太阳能教学实验实训装置
一、系统规格
1.系统最大电压：21.5V
2.系统最大电流：2A
3.系统最大功率：25W
二、太阳能电池规格
1.组件尺寸(L*W*H)：621*281*28mm，单晶硅太阳能电池 x 1
2.最佳功率：20W
3.最佳工作电压：17.05±0.5V
4.最佳工作电流：1.20±0.10A，
三、控制器规格：
1.光电控制器：额定电流为10A，配置铅酸蓄电池，负载为100W以下的12V直流负载，控制单元一信道为光控输出，另一通道为多类定时输出
用户型控制器：，额定电压：12V，最大光电电池功率：60W，最大负载电流：5A，过放电压：11.0 ± 0.5， 蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关
四、电表规格：
1.电流表：x 3, 0~2A，显示模式︰0.5”LCD液晶显示
2.电压表：x 3, 0~20V，显示模式︰0.5”LCD液晶显示
3.温度表：x 1, -19.9～99.9℃
五、负载：
1.风扇：x 1，额定电压：12V，工作电流：0.25A，功率：3W
2.交通灯：2组(R,G,B)，额定电压：12V，工作电流：0.25A，功率：3W
3.LED灯：1组(7颗)；蜂鸣器：x 1；马达：x 1，额定电压：12V，工作电流：0.25A，功率：3W
4.开关：x 1；按钮：x 1
六、电池：
阀控式密封铅酸蓄电池，额定电压：12V，额定容量(20hr) ：3.3Ah，充电方法（恒压），循环最大充电电流为825mA
6. 电压器：
1.个电压器(可变电阻)，电阻值调整范围为0～1kΩ
2.DC/DC：5个DC/DC电源模块
3.提供DC转AC模块
七、实验单元：
1.太阳能电池发电原理实验
2.太阳能光电板能量转换实验
3.环境对光电转换影响实验
4.太阳能电池光电系统直接负载实验
5.光电控制型太阳能系统发电实验
6.光电型控制单元工作原理实验
7.光电型控制单元充放电保护实验
8.用户型太阳能发电和利用实验
9.用户型控制单元工作原理
10.用户型控制单元充放电保护实验
11.太阳能系统电器负载实验
12.综合实验
13.太阳能电池基本特性测试实验
14.外部扩充DC转AC外接电器实验
15.单晶太阳能电池I-V特性曲线实验
