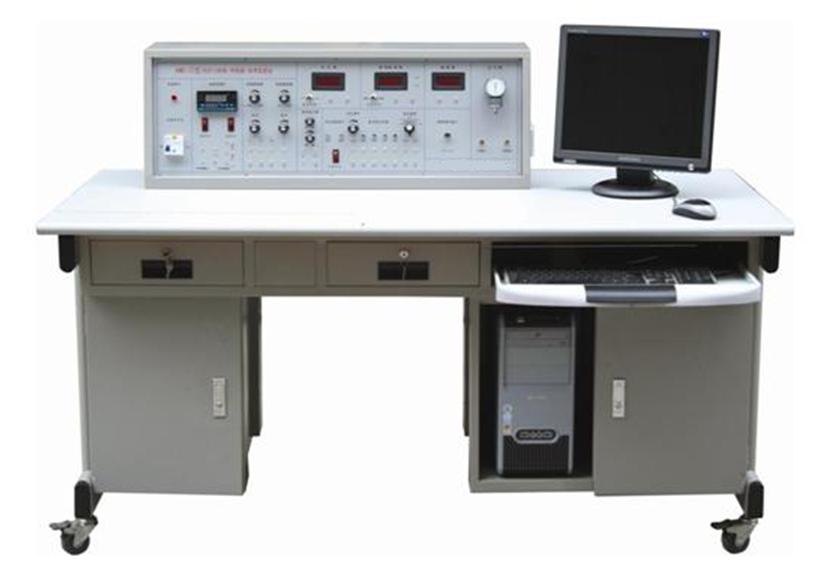

JYGD-3型传感器技术实训装置
一、概述
“传感器系统综合实验装置”是将传感器、检测技术及计算机控制技术有机的结合，开发成功的新一代传感器系统实验设备。适用于各大、中专院校开设“传感器原理”、“非电量检测技术”、“工业自动化仪表与控制”等课程的实验教学。
二、装置特点
1.实验台桌面采用高绝缘度、高强度、耐高温的高密度板，具有接地、漏电保护、采用高绝缘的安全型插座，安全性符合相关国家标准。
2.完全采用模块化设计，将被测源、传感器、检测技术有机的结合，使学生能够更全面的学习和掌握信号传感、信号处理、信号转换、信号采集和传输的整个过程。
3.紧密联系传感器与检测技术的最新进展，全面展示传感器相关的技术。
三、主要技术与功能：
1、输入电源：单相三线AC220V±10%50Hz
2、工作环境：温度-10℃～+40℃
3、相对湿度＜85%(25℃)海拔＜4000m
4、装置容量：＜0.5kVA、
5、外型尺寸：1600×750×1100mm
6、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，+2V~+24V可调，具有短路保护功能。
7、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
8、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，最大输出电流：0.5A（有效值0.4KHz）
9、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
10、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
11、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999Hz，转速测量范围1-9999rpm。
12、温度表：0-150℃度，精度1%。
13、高精度温度控制调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
14、机械式压力表：0-40Kpa，精度2%。
三、三源部分：
1、加热源：16V交流电源加热，温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
3、振动源：振动频率1Hz-30Hz，共振频率12Hz左右。
四、数据采集卡及处理软件
数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。USB、RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
五、传感器特点：
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。
4、本实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。
5、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。
六、传感器种类及技术指标：（参考值）
| 序号 | 实验模块 | 传感器名称 | 量程 | 精度 |
| 1 | 电阻霍尔式传感器模块 | 电阻式传感器 | ±2mm | ±1.5% |
| 2 | 霍尔式传感器 | ≥2mm | 0.1% | |
| 3 | 电容式传感器模块 | 电容式传感器 | ±5mm | ±1.3% |
| 4 | 电感式传感器模块 | 电感式传感器 | ±5mm | ±3% |
| 5 | 光电式传感器模块 | 光电式传感器 | 0-2400转/分 | ≤1.5% |
| 6 | 涡流式传感器模块 | 涡流式传感器 | ≥1mm | ±3% |
| 7 | 温度式传感器模块 | 温度式传感器 | 0-100℃ | ±2% |
| 8 | 磁电式传感器 | 0.5V/m | ||
| 9 | 压电式加速度传感器模块 | 压电式加速度传器 | 1-30Hz | ±2%/s |
| 10 | 光纤式传感器模块 | 光纤式传感器 | ≥1.5mm | ±1.5% |
| 11 | 压力传感器模块 | 压力传感器 | 0-50kpa | ±2% |
| 12 | 超声波传感器模块 | 超声波传感器 | 20-60cm | 1cm |
| 13 | MQ3气敏传感器 | 50-200ppm | ||
| 14 | 湿敏传感器模块 | 湿敏传感器 | 10-95%RH | ±5% |
| 15 | 霍尔式测速传感器 | 0-2400转/分 | ±1.5% | |
| 16 | 涡流测速传感器 | 0-2400转/分 | ≤1.5% | |
| 17 | 磁电测转速传感器 | 0-2400转/分 | ≤1.5% | |
| 18 | 转速传感器 | 0-2400转/分 | ≤1.5% | |
| 19 |
热电偶、热电阻传感器
模块
|
K型热电偶传感器 | 0-100℃ | ±3% |
| 20 | E型热电偶传感器 | 0-100℃ | ±3% | |
| 21 | Pt100铂电阻传感器 | 0-100℃ | ±3% | |
| 22 | Cu50铜电阻传感器 | 0-100℃ | ±3% |
七、传感器实验内容如下：带*为实验为思考实验
| 实验一 | 电阻式传感器的单臂电桥性能实验 | |
| 实验二 | 电阻式传感器的半桥性能实验 | |
| 实验三 | 电阻式传感器的全桥性能实验 | |
| 实验四 | 电阻式传感器的单臂、半桥和全桥的比较实验 | |
| 实验五 | 电阻式传感器的振动实验* | |
| 实验六 | 电阻式传感器的电子秤实验* | |
| 实验七 | 变面积式电容传感器特性实验 | |
| 实验八 | 差动式电容传感器特性实验 | |
| 实验九 | 电容传感器的振动实验* | |
| 实验十 | 电容传感器的电子秤实验* | |
| 实验十一 | 差动变压器的特性实验 | |
| 实验十二 | 自感式差动变压器的特性实验 | |
| 实验十三 | 差动变压器的性能实验 | |
| 实验十四 | 激励频率对差动变压器特性的影响 | |
| 实验十五 | 差动变压器的振动实验* | |
| 实验十六 | 差动变压器的电子秤实验* | |
| 实验十七 | 光电式传感器的转速测量实验 | |
| 实验十八 | 光电式传感器的旋转方向测量实验 | |
| 实验十九 | 接近式霍尔传感器实验 | |
| 实验二十 | 霍尔传感器的转速测量实验 | |
| 实验二十一 | 霍尔传感器的振动测量实验 | |
| 实验二十二 | 涡流传感器的位移特性实验 | |
| 实验二十三 | 被测体材质对涡流传感器特性的影响实验 | |
| 实验二十四 | 涡流式传感器的振动实验 | |
| 实验二十五 | 涡流式传感器的转速测量实验 | |
| 实验二十六 | 温度传感器及温度控制实验（AD590） | |
| 实验二十七 | K型热电偶的温度控制实验 | |
| 实验二十八 | 热电偶冷端温度补偿实验* | |
| 实验二十九 | E型热电偶的温度控制实验 | |
| 实验三十 | Pt100铂电阻的温度控制实验 | |
| 实验三十一 | Cu50铜电阻的温度控制实验 | |
| 实验三十二 | 磁电式传感器的特性实验 | |
| 实验三十三 | 磁电式传感器的转速测量实验 | |
| 实验三十四 | 磁电式传感器的应用实验* | |
| 实验三十五 | 压电加速度式传感器的特性实验 | |
| 实验三十六 | 光纤传感器的位移特性实验 | |
| 实验三十七 | 光纤传感器的振动实验 | |
| 实验三十八 | 光纤传感器的转速测量实验 | |
| 实验三十九 | 压阻式压力传感器的特性实验 | |
| 实验四十 | 压阻式压力传感器的差压测量实验* | |
| 实验四十一 | 超声波传感器的位移特性实验 | |
| 实验四十二 | 超声波传感器的应用实验 | |
| 实验四十三 | 气敏传感器的原理实验 | |
| 实验四十四 | 湿度式传感器原理实验 | |
| 实验四十五 | 气体流量的测定* | |
| 实验四十六 | 移相器实验 | |
| 实验四十七 | 相敏检波器实验 | |
| 实验四十八 | 低通滤波器实验 | |
| 实验四十九 | 热释电红外传感器实验 |
