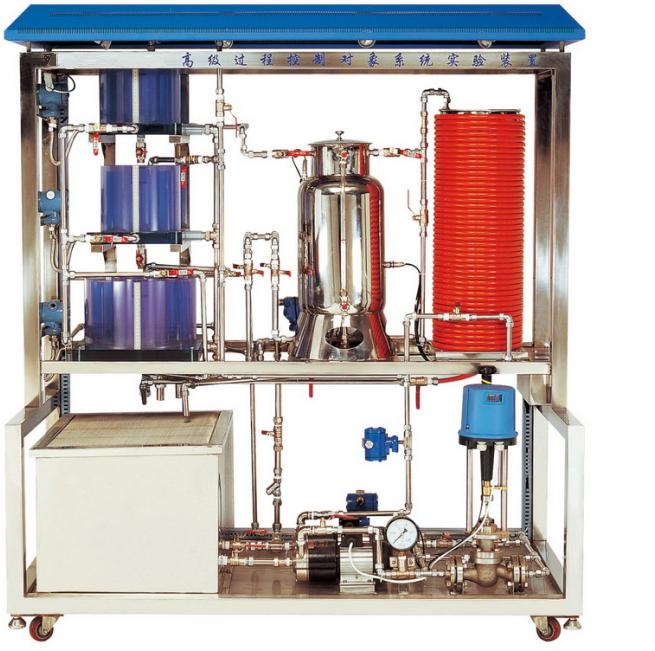

JYHJ-3型高级过程控制对象系统实验装置

一、系统组成
1.过程控制实验对象系统
实验对象系统包含有：不锈钢储水箱；上、中、下三个串接有机玻璃圆筒型水箱；三相4.5kW电加热锅炉（由不锈钢锅炉内胆加温筒和封闭式外循环不锈钢冷却锅炉夹套构成）和铝塑盘管组成。
系统动力系统有两套：一套由三相（380V交流）不锈钢磁力驱动泵、电动调节阀、交流电磁阀、涡轮流量计等组成；另一套由日本三菱变频器、三相不锈钢磁力驱动泵（220V变频）、涡轮流量计等组成。
整套对象系统完全由不锈钢材料制造，包括对象框架、管道、底板，甚至小到每一颗紧固螺钉。
2.对象系统中的各类检测变送及执行装置
(1)扩散硅压力变送器三只：分别检测上水箱、中水箱、下水箱液位；
(2)涡轮流量计三只：分别检测两条动力支路及盘管出水口的流量；
(3)Pt100热电阻温度传感器六只：分别用来检测锅炉内胆、锅炉夹套、盘管（三只）及上水箱出水口水温；
(4)控制模块：包含电磁阀、电动调节阀各一个；
(5)三相380V不锈钢磁力驱动泵、三相220V不锈钢磁力驱动泵。
二、系统主要特点
1.被调参数囊括了流量、压力、液位、温度四大热工参数
2.执行器中既有电动调节阀仪表类执行机构，又有变频器等电力拖动类执行器
3.系统除了能改变调节器的设定值作阶跃扰动外，还可在对象中通过电磁阀和手操作阀制造各种扰动
4.一个被调参数可用不同的动力源、不同的执行器和不同的工艺线路下可演变成多种调节回路，以利于讨论、比较各种调节方案的优劣
5.能进行多变量控制系统及特定的过程控制系统实验
