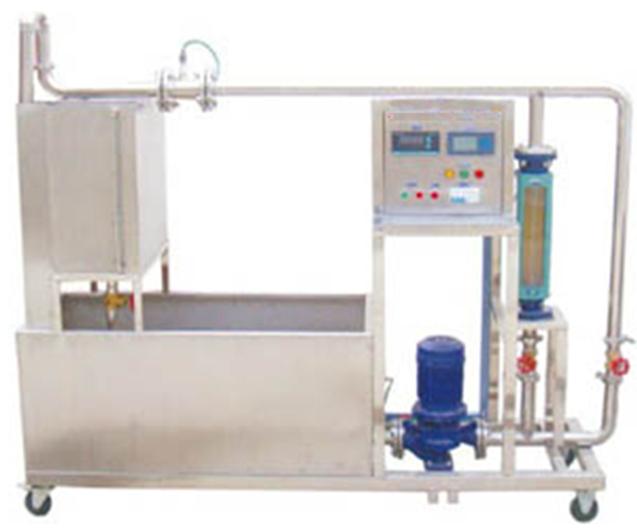

JYJL-10型 流量计标定实验装置
【 产品介绍 】
在化工生产中流体流量的测定和控制是非常重要的，流量可使用流量计进行测定，流量计的种类很多，流量计在使用前应该需要进行标定，因此流量计的标定对于化工专业技术人员是必须掌握的技能。本实验采用最经典的体积法分别对两种测量原理最典型的、工业上应用最广泛的孔板流量计和涡轮流量计进行了标定，并绘制出其流量曲线关系。
◎了解涡轮流量计和孔板流量计的工作原理及特性，掌握流量计的一般标定方法；
◎测定涡轮流量计的显示流量和实际流量的关系；
◎测定孔板流量计的孔流系数C0，并将C0与Re之间的关系在坐标纸上标绘出，从图上可以看出流量计的适用情况；
◎熟悉差压变送器的使用方法。
流量计标定实验装置功能及配置单
|
装置特点
|
1、设备整体为抛光不锈钢框架结构，计量槽和循环水槽均为不锈钢材质；
2、采用工业泵及大管径设计，工程观点明显，接近实际；
3、可供多名学生共同协作测定，培养学生的协作能力；
4、压差采用差压传感器测定，读数直观方便；
5、流量测量采用经典体积法测量，以避免在标定流量计时理论检验理论；
6、水槽的水不用时，可以自动放净；
7、操作简单，维修保养简易。
|
|
功能特色
|
一、工程特点明显，均采用工业管路、工业管道泵和仪表
1、设备仪表工业化：管道、设备和仪表均为工业通用；
2、装置大型化：装置大，一次学生多。
二、可对孔板流量计和涡轮流量计同时进行标定
三、可测量范围大
由于采用经典的体积法测流量，不仅测量数据稳定可靠，不受外界条件干扰，且测量范围大，这是任何流量计都无法比拟的。
四、由于管径大，测量稳定段设置合理，设备稳定性和数据重现性好
|
|
主要配置
|
不锈钢管道泵：1.5Kw，50-125
不锈钢管路：φ51×2，全部铜阀
不锈钢标准孔板流量计：孔径φ29.73，m=0.40，环隙取压
循环水箱：1200×520×500 不锈钢
计量槽： 300×580×560 不锈钢，有效截面积0.1718m2，有效容积92升
涡轮流量计：DN50不锈钢，配液晶显示仪表
|
|
整体尺寸
|
2400×600×1800（长×宽×高）
|
|
配电
|
220V10A标准三孔插座1个，380V16A标准四孔插座1个，电功率1.5Kw
|
|
配水
|
无需专门配置上下水
|
|
消耗
|
自来水，电
|
|
备注
|
秒表：1块
|
