JDSKB-08M-8系数控铣床装调与维修考核实训设备

功能说明:

⊙本系统是专门为职业学校、职业教育培训机构研制的数控铣床装调与维修考核实训设备,根据机电行业中数控车床维修技术的特点,并结合数控铣床装调维修工的技能鉴定要求,对数控铣床电气控制及机械传动进行研究,针对实训教学活动进行了专门设计,包含了数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、高低压电气控制、机械传动等技术、强化了学生对数控铣床的安装、接线、调试、故障诊断与维修等综合动手能力。适合机电类相关专业的教学和培训,也适合数控铣床装调维修工、铣工等工种的考核与鉴定。

⊙独特的一体化结构设计,使得各单元功能更清晰,便于完整的了解数控系统的组成,柜式结构更方便编程与参数的调试;

⊙全开放式结构电气安装板,更方便直观的了解电气安装与布局设计;

⊙模块化组合设计,更方便各类型项目的教学实训;

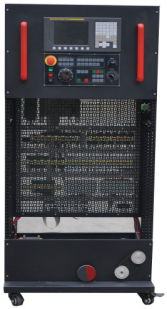

F数控电气控制单元布局的独特特点:

1、本控制柜整体外壳为铁质钣金喷塑结构,坚固耐用。底部装有4只万向轮,方便移动。

2、柜体正面上部分是控制台的数控系统区,包括面板及其它开关等。

3、柜体正面下部安装有主轴电机与编码器、冷却电机等;

4、柜体背面为多功能网孔板式电气安装板,上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽等;电器排布与选型完全按照现行的数控机床一致模式。

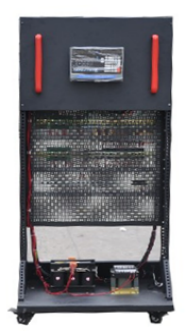

F数控电气安装单元布局的独特特点:

1、本控制柜整体外壳为铁质钣金喷塑结构,坚固耐用。底部装有4只万向轮,方便移动;

2、柜体正面上部分是控制台的“精密型二轴位移检测单元显示器(光栅尺)”(选配件);

3、柜体背面为多功能网孔板式电气安装板,上面装有交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽等;电器排布与选型完全按照现行的数控机床一致模式。

4、柜体背面下部为航空插座安装板,方便学生完成“电气安装单元”接线,通过专用连接线可方便与“电气控制台”进行连接。

F数控控制台技术性能:

1、输入电源:三相五线制380V交流电源;

2、漏电保护:漏电动作电流≤30mA;具有接地保护;

3、工作环境:温度-100400C;

4、整机功耗:≤5KW;

5、电气控制单元外形尺寸:1000×600×1800mm;

6、电气安装单元外形尺寸:1000×600×1800mm;

7、数控系统可选配:FANUC、SINUMERIK、HNC等;

8、故障考核标配为:JD-888型数控机床智能考核系统;

9、在8A型基础上可选配:

JD-761精密型三坐标实训设备(8B型);

JD-763A实物型160数控铣床实训设备(8D型);

JD-766B实物型535A高速数控铣床实训设备(8H型);

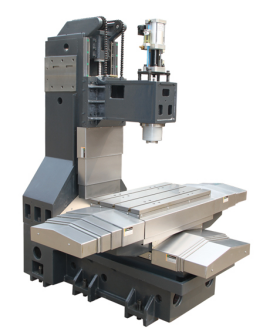

  JDSKB-08M-8H型铣床/加工中心实物效果图
