JD-663A实物型0625数控车床实训设备
★功能
Ä机械拆装与机电联调；
Ä直线导轨拆装、调整实训；
Ä滚珠丝杠螺母副拆装实训；
Ä铝、塑料等软质材料加工实训；
Ä四工位电动刀架拆装实训；
Ä电机与弹性联轴器拆装实训；
★技术参数
Ä实物小车床由床身、主轴箱、进给传动系统、换刀装置和辅助装置等组成，具有实际加工能力，可对铁、铝、铜、PVC、有机玻璃等材料进行车削加工。通过对数控小车床的拆装训练，学员可掌握数控车床水平度、平行度和垂直度的调整方法等，同时学会百分表、直角尺、游标卡尺、塞尺等工量具的使用方法和机床机械精度的测量方法。
Ä X轴进给传动系统由滚珠丝杠螺母副、方形直线导轨副、轴承、轴承支座、电机支座和上拖板等组成，可进行滚珠丝杠的装配与调整、直线导轨的装配与调整、上拖板的装配与调整等技能训练。
ÄZ轴进给传动系统由滚珠丝杠螺母副、三角导轨、轴承、轴承支座、电机支座、E型调节块和床鞍等组成，可进行导轨预紧力调整、滚珠丝杠的装配与调整等技能训练。
Ä辅助装置由润滑系统、尾架、半封闭防护罩等组成。
Ä配置电机扭矩：≥2.4N/M；
Ä进口滚珠丝杠（直径/螺距）X16/05:Z20/05mm；
★ JD-CK0625型实物小车床主要参数：
1)床身最大回转直径： 250mm；
2) 刀架上最大回转直径： 135mm；
3) X/Z轴行程： 150mm/350mm；
4) X轴滚珠丝杠： 研磨、C5级、规格1605；
5) Z轴滚珠丝杠： 研磨、C5级、规格2004；
6) 直线导轨： H级、规格15mm；
7) 主电机功率： 0.75kW；
8) 主轴转速范围： 50～2500rpm；
9) 主轴卡盘： φ125；
10) 主轴通孔直径： 18mm；
11) 主轴孔锥度： 莫氏3号；
12) 拖板快速移动速度： 3000mm/min；
13) 最大切削进给速度： 2000mm/min；
14) 定位精度： 0.02mm；
15) 重复定位精度： ±0.012mm；
16) 电动刀架： 立式四工位；
17) 刀杆截面尺寸： 10mm×10mm；
18) 尾架套筒锥度： 莫氏2号
19) 尾座套筒行程： 60mm ；
20) 机床重量： 300kg；
⊙JD-665A实物型0625数控车床实训设备
★功能
Ä数控车床加工实训；
Ä数控车床机、电调试实训；
Ä数控车床维修实训；
Ä四工位电动刀架拆装实训；
★技术参数
Ä实物小车床由床身、主轴箱、进给传动系统、换刀装置和辅助装置等组成，具有实际加工能力，可对铁、铝、铜、PVC、有机玻璃等材料进行车削加工。
Ä X/Z轴轴进给传动系统由滚珠丝杠螺母副、燕尾和三角导轨、轴承、轴承支座、电机支座、床鞍等组成。
Ä辅助装置由润滑系统、尾架、全封闭防护罩等组成。
Ä配置电机扭矩：≥2.4N/M；
Ä进口滚珠丝杠（直径/螺距）X16/05:Z20/05mm；
★ JD-CK0625型实物小车床主要参数：
1)床身最大回转直径： 250mm；
2) 刀架上最大回转直径： 135mm；
3) X/Z轴行程： 150mm/350mm；
4) X轴滚珠丝杠： 研磨、C5级、规格1605；
5) Z轴滚珠丝杠： 研磨、C5级、规格2004；
6) 主电机功率： 0.75kW；
7) 主轴转速范围： 50～2500rpm；
8) 主轴卡盘： φ125；
9) 主轴通孔直径： 18mm；
10) 主轴孔锥度： 莫氏3号；
11) 拖板快速移动速度： 3000mm/min；
12) 最大切削进给速度： 2000mm/min；
13) 定位精度： 0.02mm；
14) 重复定位精度： ±0.012mm；
15) 电动刀架： 立式四工位；
16) 刀杆截面尺寸： 10mm×10mm；
17) 尾架套筒锥度： 莫氏2号
18) 尾座套筒行程： 60mm ；
19) 机床重量： 300kg；
JD-665B实物型6132数控车床实训设备
★功能
Ä数控车床加工实训；
Ä数控车床机、电调试实训；
Ä数控车床维修实训；
Ä四工位电动刀架拆装实训；
★技术参数
Ä实物车床床身采用优质铸铁，通过先进的全树脂砂浇铸型工艺，经二次以上时效处理，导轨采用超音频淬头工艺,导轨接触面采用进口高耐磨贴塑，导轨面淬硬处理，经精密研磨和精密铲刮，获得优良导轨精度；耐磨性强，精度保持性好；由床身、主轴箱、进给传动系统、换刀装置和辅助装置等组成，具有实际加工能力，可对铁、铝、铜、PVC、有机玻璃等材料进行车削加工。
Ä X/Z轴轴进给传动系统由滚珠丝杠螺母副、燕尾和三角导轨、轴承、轴承支座、电机支座、床鞍等组成。
Ä辅助装置由润滑系统、尾架、防护罩等组成。
★ JD-CK6132型实物车床主要参数：
|
机床型号 |
CK6132 |
CK6432 |
||
|
床身上最大工件回转直径 |
320mm |
360mm |
||
|
最大工件长度（顶尖距） |
500/750mm |
500/750mm |
||
|
最大工件 加工直径 |
床身 |
320mm |
360mm |
|
|
拖板 |
150mm |
150mm |
||
|
最大工件加工长度 |
450/700mm |
450/700mm |
||
|
主轴头形式及锥孔 |
D4 |
D6 |
||
|
主轴通孔直径 |
Φ38mm |
Φ60mm |
||
|
主轴转速 (变频无级) |
100～2000/rpm |
150～2500/rpm |
||
|
主轴功率 |
2.2KW |
3/4KW |
||
|
快速移动速度 X/Z轴 |
4000/6000mm/min |
6000/8000mm/min |
||
|
拖板最大行程 X/Z轴 |
X:180/Z:450/680 mm |
X:210/Z:450/680 mm |
||
|
电动刀架形式及装刀数 |
立式4工位＆排刀 |
立式4工位＆排刀 |
||
|
刀杆截面尺寸 |
20×20mm |
20×20mm |
||
|
定位精度 X/Z轴 |
≤0.02/0.03mm |
≤0.02/0.03mm |
||
|
重复定位精度 X/Z轴 |
≤0.01/0.013mm |
≤0.01/0.013mm |
||
|
工件加工精度 |
IT6～ IT7 |
IT6～ IT7 |
||
|
工件表面粗糙度 |
Ra1.6 |
Ra1.6 |
||
|
顶尖套简内孔锥度 |
莫氏3号 |
莫氏4号 |
||
|
顶尖套筒最大移动量 |
100 mm |
100 mm |
||
|
尾座套筒直径 |
Φ42 mm |
Φ52 mm |
||
|
外形 尺寸 |
500 |
1700×1400×1800 mm |
1800×1300×1650 mm |
|
|
750 |
2000×1400×1800 mm |
2050×1400×1800 mm |
||
|
机床净重量 |
780/900KG |
1280/1450KG |
||

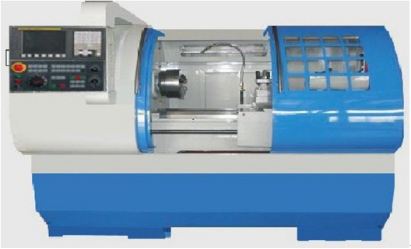

JD-665C实物型6140数控车床实训设备
★功能
Ä数控车床加工实训；
Ä数控车床机、电调试实训；
Ä数控车床维修实训；
Ä四工位电动刀架拆装实训；
★技术参数
Ä实物车床床身采用优质铸铁，通过先进的全树脂砂浇铸型工艺，经二次以上时效处理，导轨采用超音频淬头工艺,导轨接触面采用进口高耐磨贴塑，导轨面淬硬处理，经精密研磨和精密铲刮，获得优良导轨精度；耐磨性强，精度保持性好；由床身、主轴箱、进给传动系统、换刀装置和辅助装置等组成，具有实际加工能力，可对铁、铝、铜、PVC、有机玻璃等材料进行车削加工。
Ä X/Z轴轴进给传动系统由滚珠丝杠螺母副、燕尾和三角导轨、轴承、轴承支座、电机支座、床鞍等组成。
Ä辅助装置由润滑系统、尾架、防护罩等组成。
★ JD-CK6140型实物车床主要参数：
|
机床型号 |
CK6140 |
|
|
床身上最大工件回转直径 |
420mm |
|
|
最大工件长度（顶尖距） |
750mm |
|
|
最大工件 加工直径 |
床身 |
420mm |
|
拖板 |
215mm |
|
|
最大工件加工长度 |
650mm |
|
|
主轴头形式及锥孔 |
C6 |
|
|
主轴通孔直径 |
Φ65mm |
|
|
主轴转速 (变频无级) |
50～2000/rpm |
|
|
主轴功率 |
5.5KW |
|
|
快速移动速度 X/Z轴 |
6000mm/min |
|
|
拖板最大行程 X/Z轴 |
X:260/Z:680mm |
|
|
电动刀架形式及装刀数 |
立式 4/6工位＆排刀 |
|
|
刀杆截面尺寸 |
20×20mm |
|
|
定位精度 X/Z轴 |
≤0.02/0.03mm |
|
|
重复定位精度 X/Z轴 |
≤0.01/0.016mm |
|
|
工件加工精度 |
IT6～ IT7 |
|
|
工件表面粗糙度 |
Ra1.6 |
|
|
顶尖套简内孔锥度 |
莫氏4号 |
|
|
顶尖套筒最大移动量 |
150 mm |
|
|
尾座套筒直径 |
φ65 mm |
|
|
横向最大移动量 |
±10mm |
|
|
外形尺寸 |
2130×1400×1800 mm |
|
|
机床净重量 |
1800KG |
|

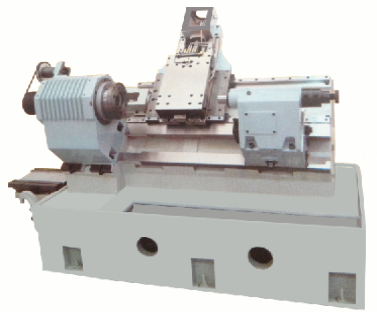

JD-666实物型高速斜床身数控车床实训设备
★功能
Ä数控车床加工实训；
Ä数控车床维修实训；
Ä六工位电动刀架拆装实训；
Ä主轴单元拆装与机电联调实训；
Ä直线导轨拆装、调整实训；
Ä滚珠丝杠螺母副拆装实训；
Ä电机与弹性联轴器拆装实训；
Ä数控车床精度检测及调整实训；
★技术参数
Ä400型高速斜床身数控车床，整体采用优质铸铁，通过先进的全树脂砂浇铸型工艺，经二次以上时效处理，床身30或45度倾斜，导轨采用进口直线导轨，获得优良导轨精度；耐磨性强，精度保持性好；由床身、主轴箱、进给传动系统、换刀装置和辅助装置等组成，具有实际加工能力，可对铁、铝、铜、PVC、有机玻璃等材料进行高速车削加工。
Ä X/Z轴轴进给传动系统由滚珠丝杠螺母副、直线导轨、轴承、轴承支座、电机支座、床鞍等组成。
Ä辅助装置由润滑系统、尾架、等组成。
★JDCKS-400型高速斜床身数控车床主要参数：
|
机床型号 |
JDCKS-400 |
|
|
床身上最大工件回转直径 |
400mm |
|
|
最大工件长度（顶尖距） |
550mm |
|
|
最大工件 加工直径 |
轴类 |
180mm |
|
盘类 |
360mm |
|
|
最大工件加工长度 |
500mm |
|
|
主轴头形式及锥孔 |
ISO A2–5 MT6 |
|
|
主轴通孔直径 |
Φ56mm |
|
|
通过棒杆直径：Φ50mm (采用中空卡盘和中空油缸时) |
||
|
主轴转速 |
50～3500rpm 无级 |
|
|
主轴功率 |
5.5KW |
|
|
快速移动速度 X/Z轴 |
X轴24m/min，Z轴24m/min |
|
|
拖板最大行程 X/Z轴 |
X轴265mm，Z轴540mm |
|
|
刀架形式及装刀数 |
卧式：6/8工位电动/液压刀架/排刀 |
|
|
刀杆截面尺寸 |
外圆刀杆：25×25 mm;镗刀杆直径Φ32mm/Φ40mm |
|
|
定位精度 X/Z轴 |
≤0.01/0.01mm |
|
|
重复定位精度 X/Z轴 |
≤0.007mm，（Z）0.008mm |
|
|
工件加工精度 |
IT6～ IT7 |
|
|
工件表面粗糙度 |
Ra1.6 |
|
|
顶尖套简内孔锥度 |
莫氏4号 |
|
|
顶尖套筒最大移动量 |
60mm |
|
|
外形尺寸 |
1800mm ×1000mm×1400 mm |
|
|
机床净重量 |
1800K |
|
