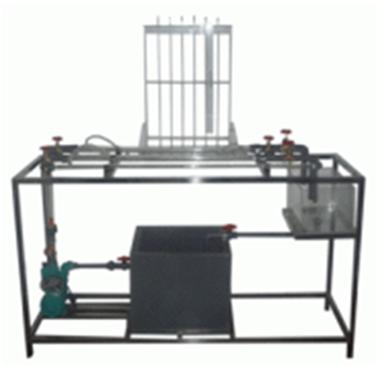

JYDR-20管路串并联实验装置

说明:

1、适合于工程流体力学（水力学）教学实验。

2、测定管路阻抗，验证串联管路水头损失和并联管路流量的分配规律。

功能：

1、适合于工程流体力学（水力学）教学实验。

2、测定管路阻抗，验证串联管路水头损失和并联管路流量的分配规律。

主要配置：

供水箱、供水泵、实验管道、流量计、实验阀门、压差板、计量水箱、循环管道、实验台架等。

技术参数：

1、供水箱：容积约25L，不锈钢或优质PVC材质。

2、供水泵：采用低噪声无锈蚀环保型增压水泵，最高扬程：10m，额定流量：12L/min，功率：90W。

3、实验管道：ф20 mm、ф35 mm、ф40 mm，各1根，长：1000 mm，有机玻璃材质。

4、计量水箱：透明有机玻璃制作。

5、测压板：压差计φ8X550mm，指示液为水；透明有机玻璃材质。

6、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz ，可连续操作。

7、实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。

8、外形尺寸：1400×550×1400mm。
