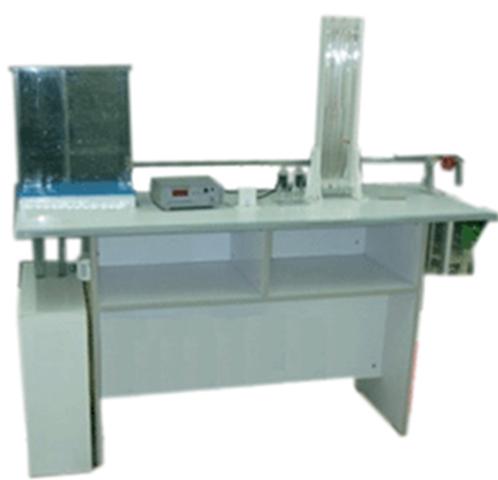

JYDR-13沿程阻力实验装置

实验目的：

1、测定流体在不同雷诺数情况下，管流的沿程水头损失和沿程阻力系数。

2、学会体积法测流速及压差计的使用方法。

主要配置：

恒定水箱、沿程阻力管、测压管、水泵、蓄水箱、计量水箱、自循环装置、阀门、不锈钢框架。

技术参数：

1、水泵：功率90W，扬程：8m，额定流量：10L/min。

2、实验水箱是由有机玻璃精制而成，并带有稳压溢流口。

3、蓄水箱是由PVC板制做而成，容积为：60L。

4、沿程阻力管为φ21、φ25、φ30，各1根，总长1000mm，有机玻璃制作。

5、运行环境：温度0- 400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。

6、测压管：φ8×600mm透明有机玻璃管。

7、框架为不锈钢，结构紧凑，外形美观，流程简单，操作方便。

8、外形尺寸：1500×500×1500mm
