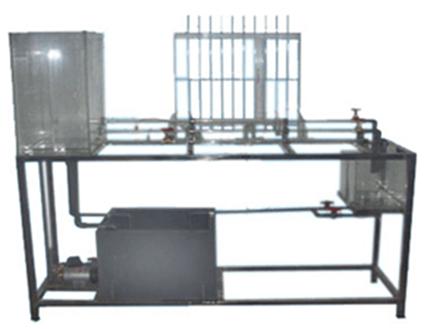

JYDR-01流体力学综合实验装置
实验目的：
1、适合于工程流体力学（水力学）教学实验。
2、可做雷诺实验、柏努利实验、沿程阻力实验、局部阻力实验及文丘里流量计校核实验。
主要配置：
雷诺实验管、柏努利实验管、沿程阻力管、局部阻力管、水泵、秒表、测压计、文丘里流量计、实验水箱、计量水箱、蓄水箱、指示液盒、不锈钢框架。
技术参数：
1、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz。
2、雷诺管：长1100mm、内径φ14mm，有机玻璃。
3、柏努利管：总长1100mm、内径φ40mm和φ14mm，有机玻璃管制作，按两点法求出各有变化点的动静压头。
4、沿程阻力管：长1100mm、内径φ14mm，有机玻璃制作，两测压点间的距离：800mm。
5、局部阻力管：长1100mm、内径φ14mm，有机玻璃制作，上装文丘里流量计、闸阀，可用来测定流体流经铜闸阀的前后压差，以及对文丘里流量计进行校核。
6、测压计：φ8X600mm，压差计内的指示液为水，无毒、操作安全
7、水泵：最高扬程：12m，最大流量：20L/min，转速2800r/min，功率120W。
8、计量水箱：透明有机玻璃制作，外壁带有计量刻度。
9、实验水箱：有机玻璃制成，约40L，上装指示液盒，指示液为红墨水。
10、蓄水箱：容积约60L，PVC板焊制而成。
11、实验所用的流体—水为全循环设计。
12、其他:管路、阀门及电路控制系统；整体框架：不锈钢材质。
13、外形尺寸：1500×550×1600mm。
