JY-20型《机械零件》示教陈列柜

序号和名称

陈列柜内容

第1柜、

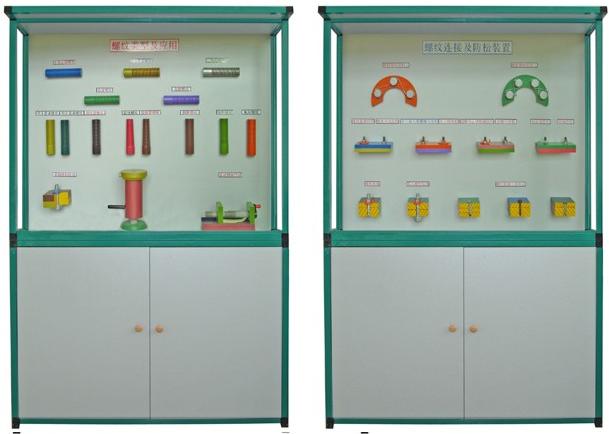

螺纹类型及应用

单线右旋螺纹、双线左旋螺纹、三线右旋螺纹、右旋螺纹、左旋螺纹、细牙螺纹、粗牙螺纹、圆柱管螺纹、锥螺纹、圆锥管螺纹、梯形螺纹、锯齿形螺纹、矩形螺纹、螺栓联接、千斤顶、差动螺旋传动

第2柜、

螺纹连接及防松装置

串联钢丝防松（二种形式）、螺栓冲边防松、弹簧垫圈防松、开口销与带槽螺母防松、开品销防松、双螺母防松、圆螺母止动垫圈防松、胶粘防松、加尼龙防松、螺栓联接、双头螺栓联接、螺钉联接（三种形式）

第3柜、

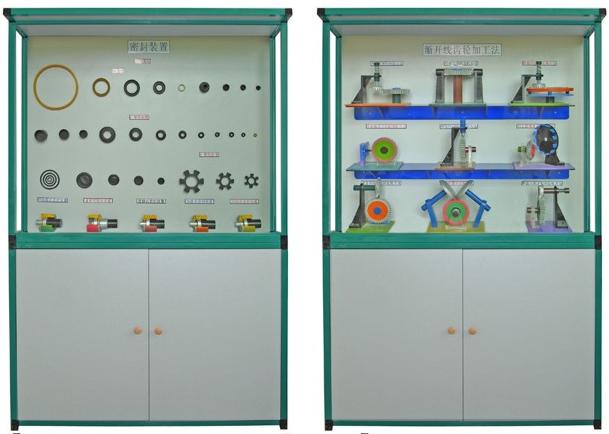

密封装置

密封类型（皮圈、毛毡圈、O型密封圈、V型密封圈等27种密封）、密封圈的应用实例（挡油圈式密封装置、迷宫式密封装置、毡圈式密封装置、皮碗式密封装置、油沟式密封装置）

第4柜、

渐开线齿轮加工方法

用插刀插削齿轮方法、用滚刀滚削齿轮方法、用插刀插削齿圈方法、用剃指状刀剃削齿轮方法、用指铣刀铣削齿轮方法、加工圆锥曲线齿轮方法、用盘状铣刀铣削齿轮方法、用砂轮磨削齿轮方法、用盘状剃刀剃削齿轮方法

第5柜、

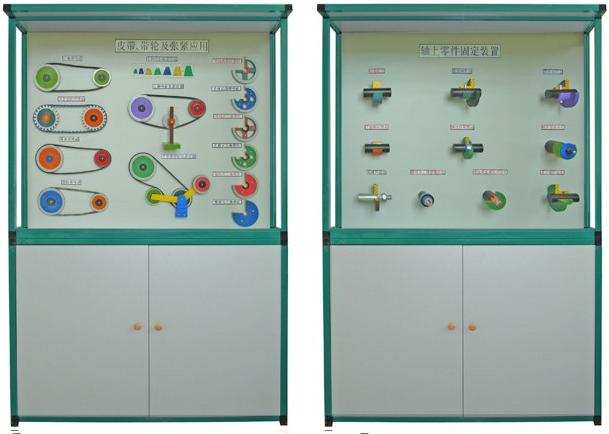

皮带、带轮及张紧

三角带传动、同步齿形带传动、平型带传动、圆形带传动、七种带的截面形状、三角带轮张紧装置、平型带带轮张紧装置、轮辐式平行带轮、孔板式圆带带轮、轮辐式三角带轮、孔板式三角带轮、腹板式三角带轮、整体式三角带轮

第6柜、

轴上零件固定装置

过盈配合、圆锥销固定、圆柱销固定、平键周向固定、弹性挡圈固定、锥形轴端定位、双螺母固定、螺母加止推垫圈固定、带锁紧装置固定形式、紧定螺钉固定

第7柜、

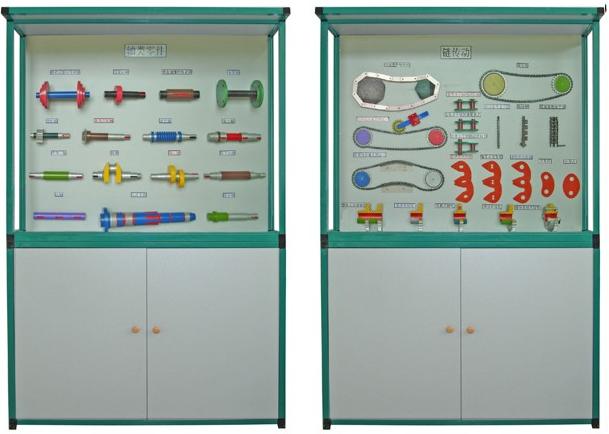

轴类零件

传动心轴、固定心轴、带有键槽的传动轴、桥式起重机传动轴、齿轮轴、圆锥齿轮轴、蜗杆轴、卷筒轴、铣刀头轴、曲轴、偏心轴、磨头轴、光轴、车床主轴、输出轴

第8柜、

链传动

原始齿形链传动、链传动、张紧链装置实例之一、张紧链装置实例之二、套筒滚子 链的弹簧夹式、套筒滚子链的开口销、套筒滚子链的过渡链节、单排套筒滚子链、双排套筒滚子链、输送链、圆销式齿形链、轴瓦式齿形链、滚柱式齿形链、整体式 双排链轮、整体式链轮、孔板式链轮、焊接式链轮、螺栓联接式链轮、内导片、外导片

第9柜、

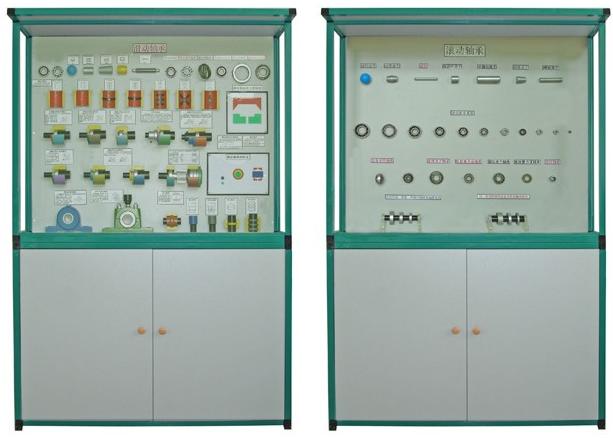

滑动轴承

各种轴瓦（共9种）、整体式滑动轴承、对开式滑动轴承及结构、实心式轴承、自位轴承、静压向心轴承、空心式轴承、自动调心型、椭圆轴承、活塞连杆轴承、车床主轴轴承、扇形块可顷轴瓦轴承

第10柜、

滚动轴承

常用滚动体的形式：球形滚子、球面滚子、滚针、短圆柱滚子、长圆柱滚子、圆锥滚子、螺旋滚子。向心滚柱轴承、圆锥滚子轴承、滚动轴承类型（11种）、滚针轴承、单向推力球轴承、双向推力球轴承、单列向心球轴承组合：内径同样、外径和宽度不同的轴承形式。单列向心球轴承组合：内、外径同样和宽度不同的轴承形式

第十一柜、

通用标准紧固件

螺母种类（12种）、销的形状（12种）、螺钉的形式（17种）、螺栓种类（11种）、各种垫圈（9种）、挡圈的种类（6种）

第十二柜

机械弹簧类型

接触型磨平弹簧、拉簧种类类型（4种）、椭圆形弹簧、沙发弹簧、板弹簧（2种）、接触型不磨弹簧、开口型磨平、扭转螺旋弹簧、片式弹簧应用、离合器中的拉簧应用、弹簧称、平面蜗卷形弹簧、扭簧的形式、圆锥螺旋弹簧（2种）

第十三柜

各种润滑油、脂、剂

油绳（3种）、油枪、油挡（3种）、针阀式注油油杯（2种）、螺旋式油杯（3种）、压注油杯（2种）、弹簧盖油杯（2种）、白油、滚动轴承润滑脂、油垫（3种）、润滑油（4种）

第十四柜

齿轮传动类型

圆柱直齿齿轮传动、圆柱齿轮齿圈传动、齿轮齿条传动、圆柱斜齿齿轮传动、圆柱人字齿齿轮传动、螺旋齿轮传动、直齿圆锥齿轮传动、轮齿的塑性变形、轮齿的点蚀、轮齿的齿根折断、齿面磨损、轮齿的折断、齿面胶合、斜齿受力情况、直齿受力情况、圆锥直齿受力情况

第十五柜

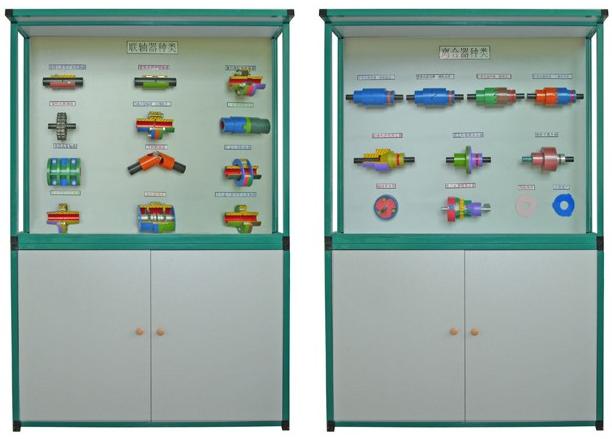

联轴器种类

套筒式剪销安全联轴器、套筒式键联轴器、法兰盘式剪销安全联轴器、尼龙柱销联轴器、十字滑块联轴器、齿轮联轴器、弹性圈柱销联轴器、凸缘式联轴器（凹槽配合）、凸缘式联轴器、（剖分环配合）、双链轮式联轴器、夹壳式联轴器、万向联轴器

第十六柜

离合器种类

牙嵌式离合器（矩形齿式）、牙嵌式离合器（梯形齿式）、牙嵌式离合器（锯齿式）、牙嵌式离合器（三角形齿式）、圆锯形磨擦离合器、圆盘式磨擦离合器、超越离合器、齿轮式离合器、多片式磨擦离合器、内磨擦片、外磨擦片

第十七柜

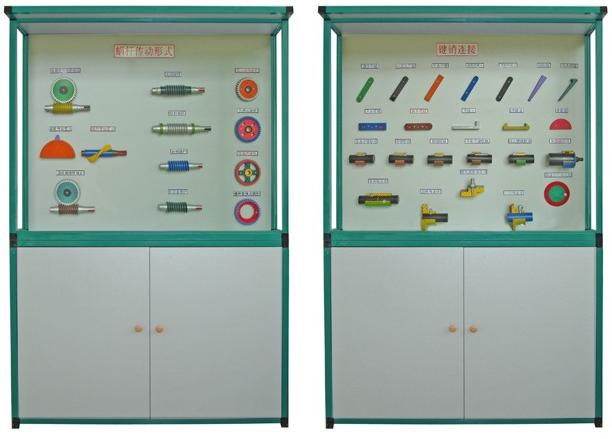

蜗杆传动形式

普通圆柱蜗杆啮合、圆弧面螺杆啮合、车制蜗杆、铣制蜗杆、齿制螺杆、圆弧面蜗杆、蜗轮传动受力、蜗杆传动受力、实心结构蜗轮、孔板式蜗轮、轮辐式蜗轮、螺栓联接式蜗轮

第十八柜

键销联接

键种类：圆头平键、单圆头平键、平头平键、半圆键、切向键、导向平键（A、B）、平头楔键、圆头楔键、滑键（A、B）、钩头键等。各种键联接：普通平键联接、导向平键联接、半圆键联接、滑键联接、钩头楔键联接、普通楔键联接等。销联接种类：套筒销连接、圆锥销连接、带螺尾的圆锥销联接、开口销连接、圆盘定位销连接等。

第十九柜

铆焊连接

铆钉种类6种、铆缝：搭接、对接、角接。焊接联接形式5种、焊接钢到刮风口种类5种、胶体联接方式8种

第二十柜

减速器种类

一级圆柱齿轮减速器、齿轮轴、轴、齿轮、机盖、机座、二级圆柱齿轮减速器、蜗杆蜗轮减速器、二级圆锥圆柱齿轮减速器。
