JYQG-2型 钳工技能实训平台（单面双工位）
一、产品概述
“FCQG-2型钳工技能实训平台”根据国家职业标准的相关考核要求，以就业为导向，以钳工基本技能任务为引领。设计相关任务课题，在任务引领下锻炼学生的划线、錾、锉、锯、螺纹加工等钳工技能。适合高职院校、职业学校、技工学校机械制造与维修类专业的教学与技能实训，也适合职业培训学校、职教中心、鉴定站/所等相关课程的技能鉴定考核。
二、实训项目
任务一：正六边形加工
1.划线
2.锯、锉基准面
3.锯、锉平行面
4.锯、锉第三、四面
5.锯、锉第五、六面
任务二：锉配凹凸体
1.工艺分析和划线
2.加工凸形体
3.加工凹形体
4.孔加工与攻螺纹
任务三（综合）：螺母加工
1.划线——根据图样，在工件表面上划出加工界线
2.錾削——将工件錾削加工成六角体
3.锉削操作——对錾削后工件表面进行锉削加工
4.锯削操作——把锉削完工的六角体锯成四段（长度为10mm）
5.钻孔操作
6.攻丝和套螺纹操作
三、系统特点
1.全面性：可以完成各种常用工具（如锤、锯、锉、凿等）的认识和使用，掌握划线、装配、调试、维修等技能。
2.实操性：可培养学生的划线、锯削 、锉削、錾削、攻丝、绞孔等实际的动手操作能力，具有较强的实操性。
四、系统配置

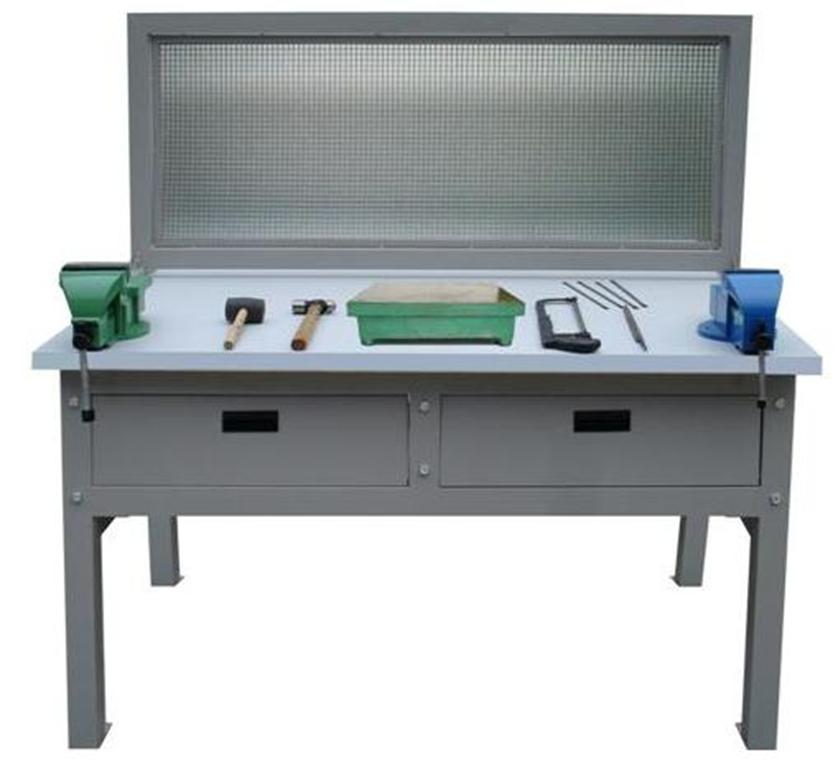

实训装置主要由实训台、防护网以及各种实训工具构成。
1.实训台
实训台为铁质材料，桌面为木质材料，且有橡胶垫一块附于桌面上，保护操作台面。整体结构坚固，造型美观大方。实训台设有两个抽屉（带锁）分别用于放置工具及资料等。
2.防护网
采用框架式结构，结构紧凑、牢固、美观大方，即可起实训操作时的防护作用，又可挂置机械图纸。
3.常用工具
该实训台配备的钳工工具通用化、标准化和专业化，可提高学生的操作技能水平。
钳工实训台（一张桌2座/组）每组详细配置如下：
|
序号
|
名称
|
规格
|
单位
|
数量
|
|
1
|
钳工桌（钢木结构）
|
150*70*80
|
张
|
1
|
|
2
|
台虎钳
|
5寸
|
台
|
2
|
|
3
|
钢锯架
|
|
把
|
2
|
|
4
|
圆锉刀
|
8 12寸
|
套
|
1
|
|
5
|
半圆锉刀
|
8 12寸
|
套
|
1
|
|
6
|
方锉刀
|
8 12寸
|
套
|
1
|
|
7
|
扁锉刀
|
8 12寸
|
套
|
1
|
|
8
|
三角锉刀
|
8 12寸
|
套
|
1
|
|
9
|
划线平板
|
|
台
|
1
|
|
10
|
榔头
|
|
把
|
2
|
|
11
|
圆规
|
|
把
|
2
|
|
12
|
角尺
|
|
把
|
2
|
|
13
|
钢尺
|
150
|
把
|
2
|
|
14
|
划针
|
长120
|
支
|
1
|
|
15
|
内外卡钳
|
|
套
|
1
|
|
16
|
三角刀
|
|
把
|
1
|
|
17
|
铲刀
|
14寸
|
把
|
1
|
|
18
|
油石
|
|
块
|
1
|
|
19
|
丝锥
|
M 6 8 10 12 14
|
套
|
1
|
|
20
|
扳牙
|
M 6 8 10 12 14
|
套
|
1
|
|
21
|
凿子
|
|
套
|
1
|
|
22
|
什锦锉
|
|
套
|
1
|
|
23
|
手虎钳
|
|
台
|
1
|
|
24
|
钢锯条
|
|
合
|
1
|
|
25
|
活动扳手
|
200*24
|
把
|
1
|
|
26
|
钢丝钳
|
|
把
|
1
|
|
27
|
一字批
|
|
把
|
2
|
|
28
|
十字批
|
|
把
|
1
|
|
29
|
呆扳手
|
8 10 14
|
套
|
1
|
|
30
|
铁皮剪刀
|
|
把
|
1
|
|
31
|
丝攻扳手
|
|
套
|
1
|
|
32
|
板牙扳手
|
|
套
|
2
|
|
33
|
尖嘴钳
|
|
把
|
2
|
|
34
|
钢丝刷
|
|
把
|
2
|
