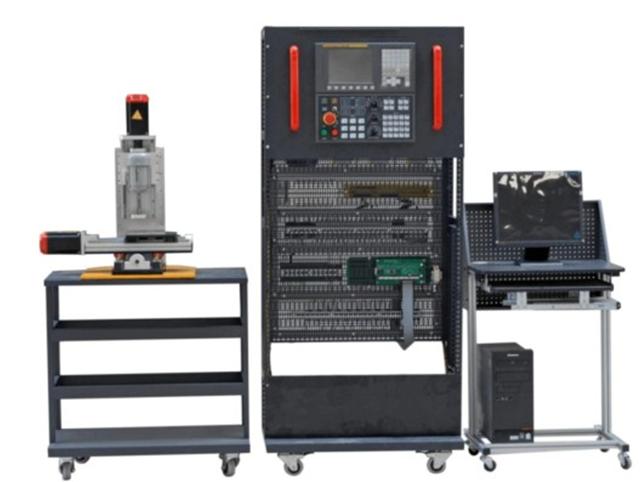

JY-05B型数控铣床电气控制与维修实训柜

本实训柜是按照职业教育的教学和实训要求而研制的。它适合各职业院校机电技术与应用、电气技术应用、数控、数控机床调试与维修等专业教学与技能实训，也适合职业培训学校、职教中心、鉴定站/所数控维修技能鉴定考核。

一、产品特点

配有西门子802C数控系统，采用数控机床的电气控制系统开放式、模块化结构设计，能完成数控车床的系统安装调试、参数设置、PLC编程、故障诊断与维修、数控编程操作等多项任务。

采用工业柜式结构双面设计，具有占地面积小、实训操作方便、外形美观等优点。实训柜正面装有数控系统、变频器、伺服驱动器、伺服电机等模块，并将各模块接口信号引出，供外部接线与测量；背面装有低压电气器件、变压器等，配有布线槽、接线端子，学生可通过端子自行接线布线，具有一定的扩展性。

具有故障维修考核功能，可设置28个数控铣床的典型的电气故障。考核系统由计算机和智能考核终端组成，由教师机进行故障设置，学生对故障现象进行分析，在学生机上输入相应的故障代码进行故障排除。智能考核终端由240×128点阵蓝底背光液晶屏、PVC轻触键盘、单片机、存储器、网络接口等组成，可单独进行操作。

二、技术性能

输入电源：三相四线～380V±10% 50Hz

工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

装置容量：＜3kVA

重量：250kg

外形尺寸：80cm×60cm×175cm

三、实训装置的基本配置及功能

实训柜为铁质双层亚光密纹喷塑结构，冷轧钢板、铝质面板；双面柜门设计，设有玻璃门，直观清晰。柜体右下方留有电源输入线。由漏电保护器控制总电源，控制屏的供电由钥匙开关和启停按钮控制。

数控系统单元：采用西门子公司的“SINUMERIK 802C ”数控系统，可同时控制3个数字进给轴和1个主轴。

驱动系统：X、Y、Z轴驱动系统由西门子S120伺服驱动器和1FK7交流伺服电机组成，用于控制X轴/Y轴和Z轴进给；

主轴系统：主轴电机变频控制，由三菱变频器进行无级调速。

四、实训项目

电气控制电路设计与分析

数控各单元连接与控制

数控系统参数设置与调试

输入输出接口原理实训

伺服驱动系统调试与应用

主轴变频原理与应用

铣床参考点调试

数控系统数据备份与通讯

PLC编程及应用

故障诊断与维修

数控系统操作与编程

五.数控系统配置：

可配系统	西门子	发那科	华中	广数	凯恩帝	华兴
可配系统	802C	0i mate MD	HNC21	GSK983	KND10M	WA97M
