上海嘉育汽车教学模型公司提供：2017方便教学的北汽整车电器（原车解剖）详细情况，请来电咨询！

1-1   台架机加工说明

1．支撑铁架采用鞍钢股份有限公司生产的钢材制作，坚固耐用；

2． 铁架安装万向脚轮，整个台架可移动，并且脚轮带锁止功能，在台架使用过程中，可以锁止台架；

3．铁架表面经现代油漆新技术高温喷塑处理，持久耐用；


电工电子技能实训考核装置

外形尺寸：4025×1720×1503(mm)

工作电源：DC 12V

重量：600±10kg

工作温度：0～60℃

1-3   产品功能介绍

1．可以实现原车全车电路演示功能，方便教学；

2．实验台架带相关全车电路控制，让学生了解全车电路控制线路；

3． 实验台架带检测面板，可连接至各线路检测；

1-4   示教板配件清单

名称 数量

北汽EV200车身电器总成 １套
实验面板 4块
脚轮 6只

2-1   实验台架使用说明

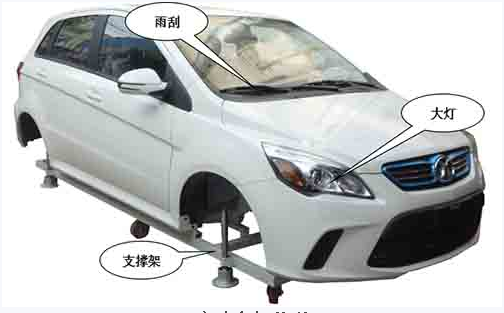

                 实验台架外观

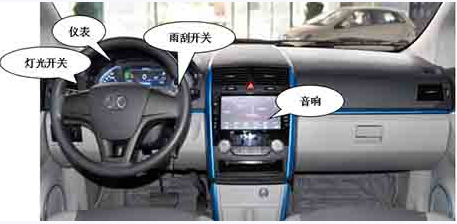

                 实验台架内部

汽车驾驶模拟器

1.打开发动机舱盖，将蓄电池负极接上。

2.实验台架根据原车改造，其操作方式与原车一样。

3.实验台架配有检测板，方便学生对各系统电器的认识及检测。需要时连接相应连接器即可。

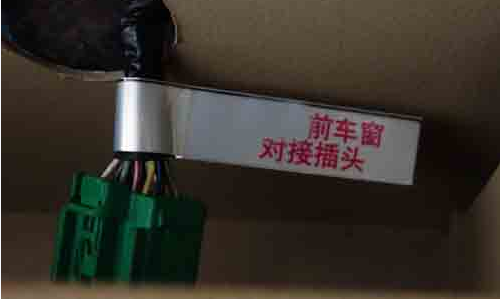

                     线束连接器

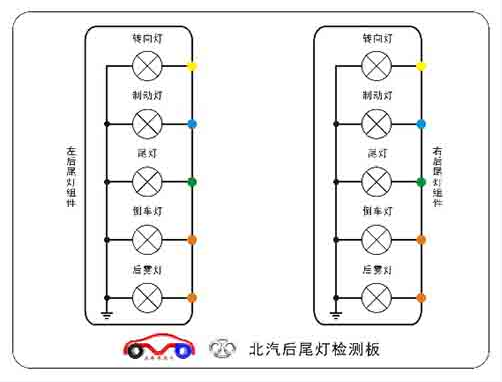

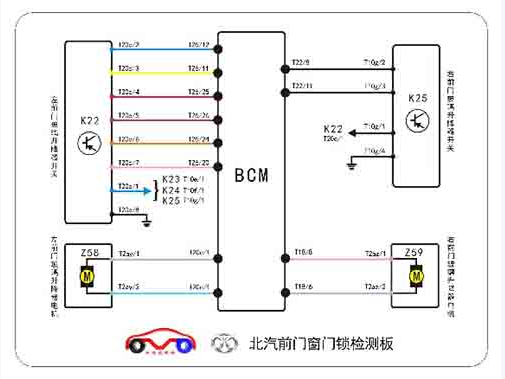

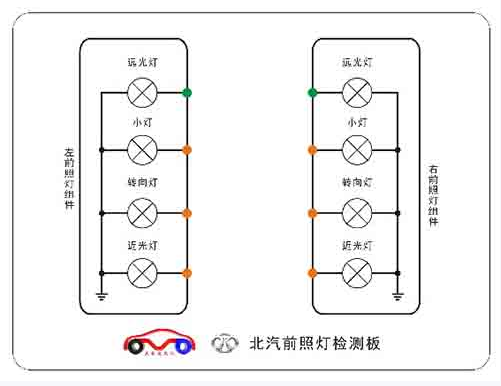

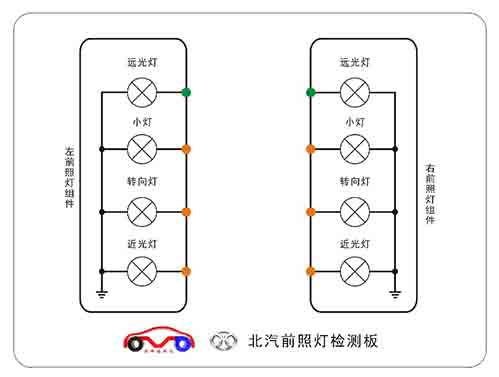

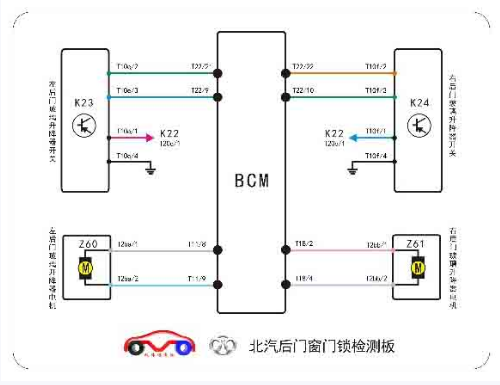

                          电动汽车电器检测板

2-2  示教面板使用说明

1．利用检测板说明北汽全车电器系统工作原理；

2．面板上有检测端子孔，将万用表针插入孔内，可检测对应线路上的电压值或电阻值，在进行故障检修时，根据测量数据，再对照标准值，可以判断元器件是否存在故障；

3．检测端子黑色表示搭铁，红色表示电源正极，其它颜色的端子表示信号脚；

4．电路图上的数显表直接安装在示教板上，测量电控系统相对比较重要的数据，当系统工作时，直接可以测量到相关数据，有利于教学；

5．当踩下制动踏板时，刹车指示灯点亮，表示刹车动作；
2-3   智能故障设置系统使用说明
使用平板电脑/PC机通过无线设置故障

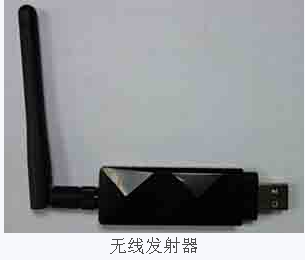

1.将无线发射器接入电脑；

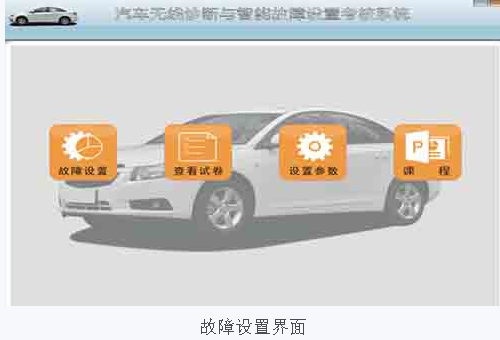

2.开机后，点击A2210故障考核系统软件进入考核系统；

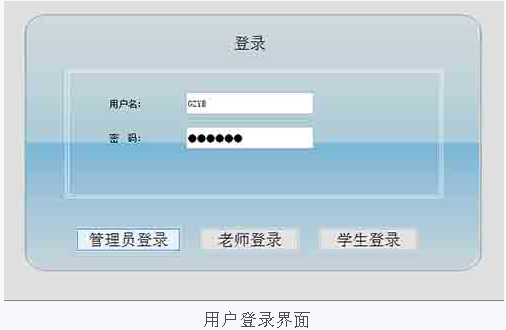

3. 输入用户名“GZYB” 密码：888888，选择管理员登录进入故障设置界面；

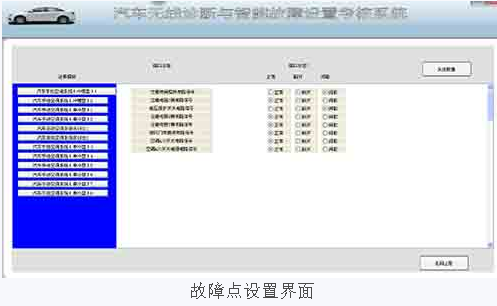

4.点击故障设置，即可设置故障点，点击设置参数可以设置考核时间；

  5.选择要设置的故障点，然后选择发送数据即可对相关设备进行故障设置。

故障开关 故障点

汽车驾驶模拟器

1 右前车窗升降电机
2 右后车窗升降电机
3 左后车窗升降电机
4 右前中控门锁电机
5 右后中控门锁电机
6 左转向灯信号线
7 危险灯控制线
8 近光灯控制线
9 喇叭控制线
10 雨刮控制线
11 左前喇叭控制线
12 左后喇叭控制线

3-1  实验台架日常维护注意事项

1． 严禁汽油、蓄电池电解液等腐蚀性的物品沾到面板上；

2． 开关电源在台架不使用情况下，应把电源线从电源插座上拔下来；

3． 放置实验台的库房应通风干燥，避免放置阳光直射、多尘高温的地方；

4． 示教板不能闲置几个月或更长的时间不使用，应每隔１个月时间试用一次，防止各插头长时间不用接触不良；

3-2  实验台架操作注意事项

1．检查元器件线路时，要求使用数字式万用表，增加准确度；

2．使用前，先插上电源插头，再打开点火开关；关闭电源前，先关闭点火开关，再拔下电源插头；

3．测量台架有关参数时，不得短路台架上的接线端子，防止出现短路事故；

4．台架检修时，注意不能在测量端子上借电，因为端子线只用于测量，不能用于对大功率元器件供电；

5．安装12V接头时，要分清正负极，防止线路短路，损坏导线和元器件；

6．禁止短路面板上的检测端子，以防短路损坏导线和元器件。

7．台架保险烧了，更换时要严格按原来要求更换相同规格的保险丝，否则容易损坏线路。

8．大灯演示过程中，大灯前玻璃温度较高，手不要碰大灯前玻璃，防止烫伤；

9．不能用手带动雨刮和后视镜片，只能电动带动，否则容易损坏驱动电机；

10．雨刮正在转动过程中，不允许硬物放在雨刮组件上卡住雨刮组件，容易损坏雨刮电机，同时防止夹伤人事故；

11．调整音量大小时，不要瞬间将音量调得过大，防止损坏喇叭；

12．车窗电机工作不能太长时间，车窗到位后，再操作容易损坏车窗电机；

13．中控锁操作不能太频繁，容易损坏电机；
