整车在线多媒体教学测控系统2

任意车型
一、系统组成
1、汽车（车型任意，可自备）
2、综合控制台
1) 信号转换装置
2) 故障设置系统
3) 信号采集和A/D转换接口电路

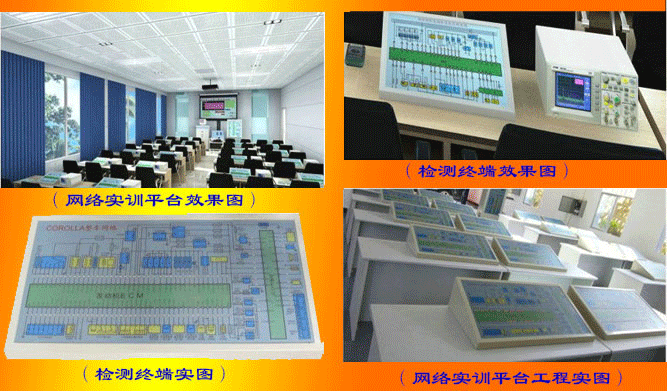

3、检测显示板（车内）
1) 彩色PVC电控系统原理图；
2) 高保真传感器信号、执行器指令屏蔽抗干扰系统
3) 初级、中级两级学员学习平台
4) 双排（电脑端及元件端）信号检测端子
5) LED辅助教学系统
4、多媒体教学测控装置（车内）
1) 手提PⅣ配置工业控制计算机
2) 电控发动机测控教学软件
二、功能特点
1、完整无损性
1) 无损(接插件式非断线)嵌入整车控制电路
2) 不破坏整车中任何一根电路
3) 整车功能完整无损；拆除转接口后可恢复到汽车原始状态
2、教学表达功能
1) 可通过仪表、数码表显示发动机部分动态、静态信号参数（空气流量、水温、转速、汽油压力等）
2) 电控系统各传感器、执行器的工作关系采用发光管进行提示（例如水温端的发光管可随着水温的升高或降低自动改变明暗、转速信号端的发光管可随着转速的改变而自动改变闪烁的频率）；且可进行人为控制灯光显示与否，便于教学和考核
3) 可对不同基础的学员进行分层次循序渐进教学
4) 彩色PVC电控原理图，便于理论教学
3、故障诊断功能
1) 采用数字键盘设置与排除故障；可任意设置复合故障；采用隐蔽化故障设置以方便对学员进行考核
2) 设置多种传感器疑难故障仿真（信号失真或间隙偶发信号）
3) 可用通用或专用故障诊断仪检测发动机信号
4) 可在汽车行进中设置和解除故障
4、数据检测功能
1) 采用外接不磨损检测端子，不损坏原车线束及插头，电控系统各信号可重复无损益检测
2) 检测端子直接安装在PVC原理图上，能在对照原理的基础上进行电控系统各信号参数的检测
3) 可对元件作电阻、电压测试，能检测点火提前角、节气门位置、空流等数据流
4) 双排信号测试端子设置，可检测ECU端和元件端分别在无故障和有故障状态下的参数对比情况
5) 可在汽车行进中测试ECU端和元件端信号，检测板上自带电压表，方便检测电压信号
5、测控教学功能
1) 通过教学软件可读取转速传感器、水温传感器、空气流量计、爆震传感器、喷油器、点火信号等参数或波形，可测试节气门开度，点火提前角度数；方便学员理解发动机各部件的工作原理；可在同一个界面上测试有关连性的参数与波形（如水温与转速）
2) 通过教学软件可现场采集并打印发动机控制系统数据流
3) 可在汽车行进中真实实时采集ECU信号参数，便于教学和科研
4) 外接投影仪后可大屏幕投影显示多媒体教学软件所有教学内容
