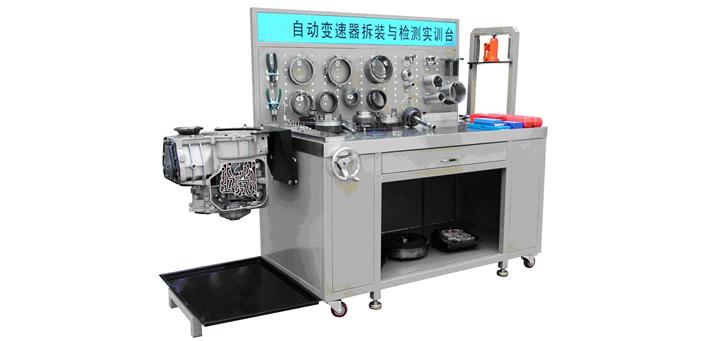

自动变速器拆装与检测

型号：JY-DS-01M

  该设备是根据“2012年全国职业院校技能大赛”高职组汽车检测与维修赛项—“汽车自动变速器拆装与检测”项目比赛要求设计制造，可对自动变速器进行拆卸与装配技能的实训考核。完全满足各高职院校对“汽车自动变速器拆装与检测”比赛项目的教学需要。
1.   材
  质：该设备整体框架采用40×40mm高强度的方钢，四周蒙钢板焊接而成，表面经喷涂工艺处理，台面采用304不锈钢制作。
2.   结
 构：该设备主要由实训台、网孔板、2T手动压床与隐藏式减速翻转机构组成。网孔板安装在实训台正前方，配备有专用挂钩，便于挂置自动变速箱元器件与专用工具使用；实训台右侧安装有2T手动压床，用于变速箱轴承拆装作业；实训台正面上部设有抽屉，用于放置专用测量工具，下部为元器件存放柜；实训台左侧设有隐藏式减速翻转机构，可使变速器旋转任意角度，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配；设置有活动式接油盘。
3.   该设备配备大众01M自动变速器总成(带电子阀线束，易于拆装)，并装在专用隐藏式减速翻转翻转架上。
4.   实训台底部带有自锁脚轮与固定调节螺栓，可方便移动与固定。

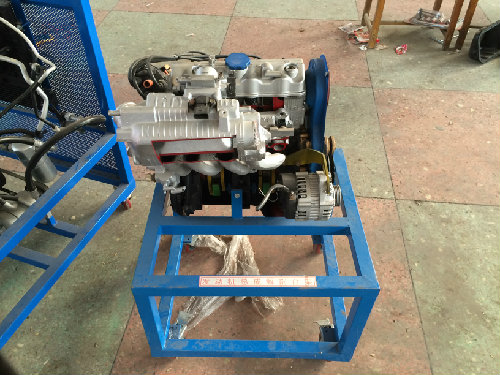

发动机解剖模型

型号:JY-JP-FDJ
产品简介：
    用原厂发动机进行解剖面处理，全面展示发动机的内部结构，包括曲轴连杆机构，配气机构，冷却系统，进排气系统，同时增加电动机动力，使解剖模型能够正常运转，演示曲轴，凸轮轴的转动，活塞工作冲程，进排气门的开启和关闭，配气正时和正时点火，以及正时机构。适合汽车发动机工作原理和机械机构的教学，直接展示发动机的工作过程，各部件的运转，以及各部件的构造和安装。便于表明其机械机构和原理，并对学习汽车发动机的拆装，检修，判断和排除机械故障的实践，其提供表明确的标准参照物。
    另外，还可以选择加装手动变速器解剖件，原装匹配。在发动机带动下，完美演绎换挡过程，完全可视的挡位变化，十分方便地理解手动变速箱的工作原理和结构。
产品性能及特点：
1、发动机型式、前驱动、直列四缸水冷。
2、曲轴、活塞、气门等部件在剖开的气缸中清晰显示。
3、进排气系统、冷却系、供油系、润滑系。
4、彩色的剖面，增强结构间的层次感。
5、采用优质钢管、烤漆柜架，靠其4个万向脚轮移动。
6、电机带动、观察发动机工作状况
7、附使用手册，和安全防护罩。
重量：150g
规格：外形尺寸：900×900×1300
