动静态螺栓综合实验台现代设计理念



动静态螺栓综合实验台以现代设计理念，现代测试手段，利用本公司专门研制的测试软件通过计算机或专业测试仪器生产厂家主产的动静态应变仪，对单个螺栓在受倾覆力矩时螺栓的受力情况进行分析，使学生掌握单个螺栓受力一一变形规律，了解机械参数电测的基本方法和手段。通过螺栓的动载实验，改变螺栓联接的相对刚度，观察螺栓变应力幅值的变化，以验证提高螺栓联接强度的各项措施。

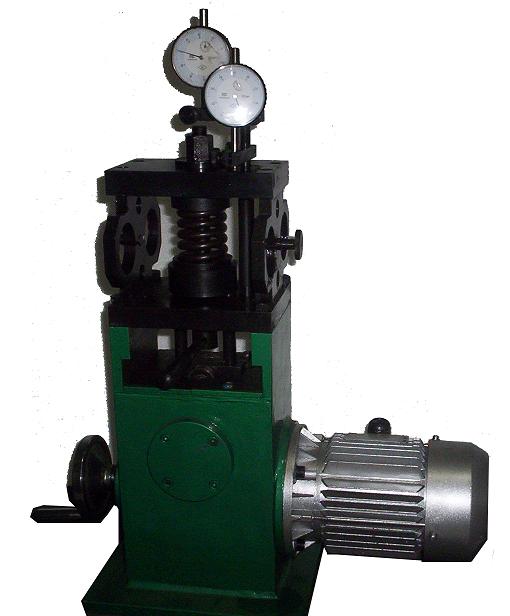

动静态螺栓综合实验台

产品销售价格：19000元

功能特点:
1.能进行螺栓静动态受力、变形、刚度、轴向载荷、预紧拉力等试验
2.专用测试分析能对螺栓静动态进行相关的检测，并能对比实侧和仿真曲线，曲线可打印
3.专用测试分析软件具有多媒体教学功能，学生可通过软件中的试验说明自主进行试验，并通过软件进行测试报告单编辑

试验目的:
1.了解螺栓联接在拧紧过程中各部分的受力情况
2.计算螺栓相对刚度、并绘制螺栓连接的受力变形图
3.验证受轴想工资载荷时，预紧螺栓联接的变形规律，及对螺栓总拉力的影响
4.通过螺栓的动载，改变螺栓联接的相对刚度，观察螺栓变应力幅值的变化，以验证提高螺栓连接强度的各项措施。

试验项目:
1.基本螺栓联接静动态试验 2.怎加螺栓刚度的静动试验
3.增加被连接刚度的静动态试验 4.改用弹性垫片的静动态试验

基本配置:
1.LYS—C螺栓联接综合实验台一台 2.静动态测量仪一台
3.专用扭力扳手0—200Nm一把 4.量程为0—1mm的千分表两个

主要技术参数:
1. 电阻应变值:R=120Ω 2. 灵敏系数K=2.20
3. 中间最大螺栓直径：d=16mm 4. 单项交流电机：180W
5. 电机最大转速：1400转/分钟 6. 重量：39Kg
