发动机构造与维修实训设备，发动机拆装运行实训台

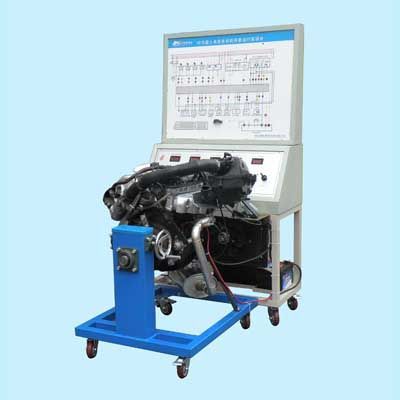

桑塔纳AJR发动机发动机拆装运行台

产品型号：JY-QFC005
基本参数
控制台：100CM X 100CM X 115CM（长X宽X高）
拆装台：75CM X 100CM X 125CM（长X宽X高）
1.工作电源：直流12V
2.燃油标号：依发动机型号
3. 油箱容积：10L
4.工作温度：-40℃～+50℃
5．主机：原车装置
产品简介
本实训台以桑塔纳AJR原车电喷汽油发动机为基础，发动机可拆装及运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车电喷汽油发动机结构与原理及工作过程。适用于各类型院校及培训机构对汽车发动机理论和维修实训的拆装与检测实训教学需要。包含桑塔纳AJR原车电控汽油发动机总成、原车发动机控制电脑、组合仪表、发动机起动运行所有相关的原车附件、故障设置和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、大容量接油盘、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、诊断座、散热系统、减速翻转机构、翻转架、台架操作说明书。

各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、台架高温及转动等部位加装防护装置。
功能特点
1．发动机拆装与检测诊断实训，装配好可正常起动运行、发动机各模拟运行工况正常（包含：怠速、加速、减速工况等）。
2．故障模拟系统可模拟实际运行工况，设置多种实车发动机故障。
3．电压表实时显示传感器与执行器的变化，喷油器脉冲等各执行元器件用LED 灯显示工作状态。
4．指针式油压表指示燃油压力值；指针式真空表指示真空压力值。
5．配备原车诊断座，可使用电脑诊断仪对发动机电控系统读取故障码和数据流等。
6．实训台面板上绘有4mm铝塑板的彩色喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理。
7．实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率、波形信号等。
8．可对发动机进行拆卸和装配实训，学员可在拆装台架上进行发动机拆装和修理的实操，拆装中发动机可做轴向任何角度翻转和静止，可与运行台架相连，通过接通发动机拆装架上的电路、油路、气路、水路等，运行发动机。
9．分置拆装、操纵两系统，互不干扰又方便联接，适时检测装配效果，充分满足发动机解体、装复、调试、运转、检验全过程的要求。
10．实训台加装电源总开关等安全保护装置。
11．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
实训项目
1.发动机电控系统结构认识
2.查询和清除故障码
3.发动机电控系统执行元件测试诊断
4.数据流的阅读与分析
5.发动机电控元器件测量
6.发动机工作信号测量
7.发动机电控系统综合诊断
8.发动机拆装

 发动机和变速器翻转架, 发动机拆装翻转架

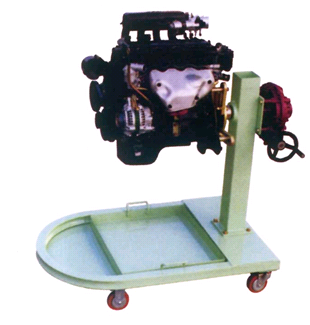

B型四缸发动机翻转架

产品型号:JY-QFF002
基本参数：
设备外形：100CM X 65CM X 115CM（长X宽X高）
重量：120kg
产品简介:
本实训系统以原厂汽车发动机机械总成为基础，配套专用拆装翻转架，可对汽车发动机可做轴向任何角度翻转和静止操作且任意位置锁止，可对发动机进行拆卸和装配实训。适用于各类型院校及培训机构对汽车发动机结构理论和维修实训的实训教学需要。包含发动机机体总成、进气歧管、排气歧管、传感器与执行器、油底、发动机内外附件）、减速机总成、翻转架总成、专用接油盘、操作手柄等附件、移动台架等、
功能特点
1．拆装中发动机可做轴向任何角度翻转和静止。
2．进行发动机的基本操作和学习。
3．拆卸和装配实训。
4．配套使用说明书及实训指导书。
5．采用减速翻转机构，可使拆装物旋转任意角度，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配。
6．底部放置接油盘，便于小零件或螺丝的集中存放。
7．实训台采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
实训项目
拆解发动机
认识各配件作用和安装位置及方法
组装发动机
