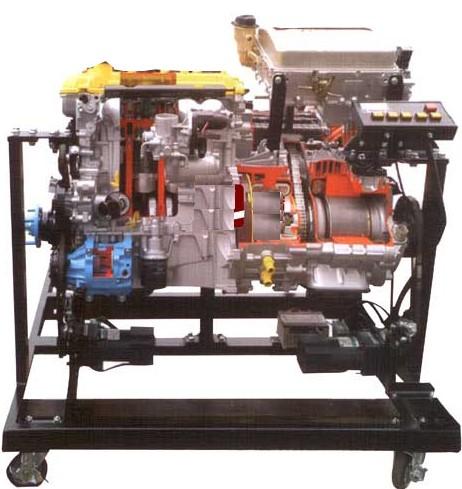

JYQC-XNY-01汽车油电混合动力系统解剖模型

一．产品简介
本实训系统以原厂汽车油电混合动力系统总成实物为基础，解剖关键部位，剖面涂不同颜色，突出结构层次，可对油电混合动力系统进行原理与结构展示。
适用于各类型院校及培训机构对汽车油电混合动力系统结构理论和维修实训的实训教学需要。
二．主要用途
1．适用于各类型院校及培训机构对汽车油电混合动力系统原理与结构展示教学需要。
2．适用于汽车职业技能鉴定考核的需要。
3．适用于油电混合动力系统的结构与原理认知、拆卸和装配检测提供标准参照物等教学需要。
三．结构组成
解剖的发动机、变速器等机械总成（包含系统各总成、及内外附件等）、电动机、移动式的安装底座等、台架操作说明书等附件。
四．功能特点
1．进行油电混合动力系统的原理与结构展示。
2．减速电动机驱动发动机与电机组，动态演示油电混合动力系统工作过程。
3．各总成解剖关键部位，剖面涂不同颜色，突出结构层次。
4．配套安装底座。
5．安装底座采用钢性结构焊接，台架表面采用烤漆工艺。
6．配套使用说明书及实训指导书。
五．外形与颜色
设备外形： 1500×800×1300mm (长×宽×高)
安装底座颜色：7032（用户可选择各种颜色）
六．制造工艺
1.设备底座架
1.1钢性结构焊接
1.2方管：40*40*2.0mm
1.3表面采用亚光灰喷塑工艺，厚度0.3mm.
1．4底座冲压成形
2.万向脚轮
2.1万向带锁止功能脚轮
2.2脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
2.3脚轮：80mm×40mm(直径×宽度)
七．技术指标
1.电源：220V
2.工作温度：-40℃～+50℃
3．主机：原车装置
4．电动机：220V/250W 15转/分
5．漏电保护开关：DZ47LE-32

别克君威全车电路电器实训台

型号：q112
别克君威全车电器实物为基础，展示灯光系统、仪表系统、点火系统、起动系统、充电系统、发动机电控系统、舒适系统、喇叭系统、电动车窗系统、电动门锁系统、雨刮系统、音响等各系统的组成结构和工作过程。适用于中高等职业技术院校\普通教育类学院和培训机构对汽车全车电器系统的理论和维修实训的教学需要。本实训台功能齐全、操作方便、安全可靠。
（二）结构组成
舒适系统、灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、故障设置系统、移动台架等。
（三）功能特点
1．可运行全车电器系统，展示全车电器系统的组成结构及原理。
2．操纵各种电器开关及按钮，可真实演示汽车电器各系统的工作过程。
3．面板上绘有彩色喷绘电路图，学员可直观对照电路图和实物，认识和分析整车电器各系统的工作原理。
4．面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
5．安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元等进行ECU编码、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
6．底架部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮。
7．配备有使用说明书及相关资料。
8．故障模拟系统可模拟实际运行工况，设置多种常见故障。具体内容详见故障模拟设置装置说明。
（四）技术参数
外形尺寸：2100mm×650mm×1850mm（长×宽×高）；
动力电源：380V交流电压；
工作电压：12V直流电压；
工作温度：-50℃～50℃；
蓄电池：60AH/12
