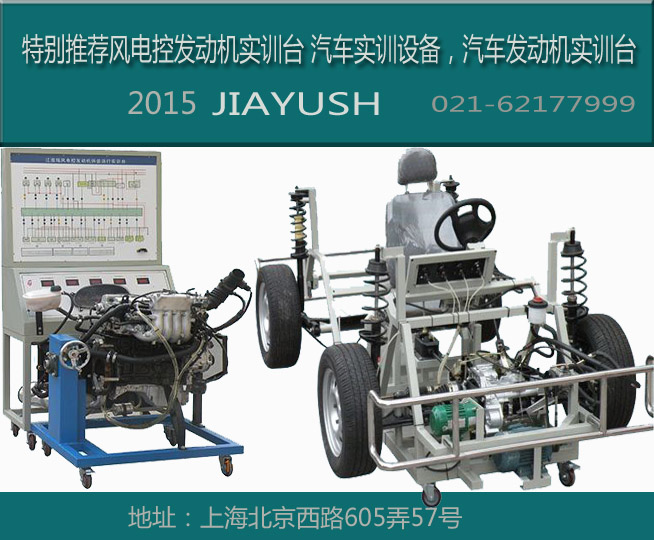

风电控发动机实训台 汽车实训设备，汽车发动机实训台

品牌：理工实训
型号：JD-MPV24
尺寸：1500×1000×1900（长×宽×高）
使用环境：温度-5℃～40℃；湿度≤80％
发动机类型：江淮
发动机型号：MPV（原厂装车发动机）
排量：2.4L
机油等级：API（美国石油学会）标准SG级，
蓄电池：12V48AH
重量：290KG
油箱容积：10L
风电控发动机实训台
一、 产品简介：
1. 万向自锁脚轮台架活动灵活，并带有自锁装置，便于移动教学；整体台架采用刚性结构焊接，所用材料如方管、角钢等采用国标标准材料，支撑可靠，并布有减震元件；表面喷塑处理防腐蚀抗老化，不褪色
2. 控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书等。
二、 产品组成：
1. 电控发动机附翻转架：发动机总成、减速机、翻转架、冷却液温度传感器、进气温度传感器、节气门控制总成、进气压力传感器、氧传感器、
2. 发动机操纵运行台：发动机控制单元、原车线束、仪表总成、点火开关、整套散热机构、汽油箱和汽油泵总成、蓄电池、五个数字电压表、真空压力表及燃油压力表、带有完整彩色电路原理图面板、外接式检测端子、智能故障设置盒总成、可移动台架、使用说明书及实验指导书。
三、 功能特点
1. 本实验台可使学生了解发动机的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理。
2. 通过显而易见的电脑检测端子，配合万用表检测如节气门位置传感器、进气温度传感器、空气流量计、水温传感器、爆震传感器、氧传感器等各传感器和执行器的电压及电阻值。
3. 设置发动机常见故障，通过故障显示，进行学生故障分析、故障排除、及检测诊断实训，培养学生故障分析检测诊断思维能力。
4. 拆装中发动机可做轴向任何角度翻转和静止；
5. 分置拆装、操纵两系统互不干扰，又方便联接；
6. 进行电喷发动机的基本操作和学习
7. 电控运转试验，再现发动机工作状况，适时检测装配效果和能调出数据流；
8. 充分满足发动机解体、装复、调试、运转、检验全过程的要求
四、 显示功能
1. 可通过原厂组合仪表、可以看到发动机的转速，及其它指示灯的工作情况. 可以通过故障指示灯来显示故障。
2. 五个数字电压表显示传感器电压，可直观地看到各个传感器等的电压随着负载不同而变化的情况，实时显示发动机的动态、静态信号参数。
3. 通过压力表显示燃油、真空表显示进气真空压力的实际数据；还可以看到进气真空度随负载而变化的情况。
4. LED电压表实时显示传感器变化，喷油器脉冲LED灯显示。
五、 检测功能
      备OBD2电脑数据检测端口，可通过连接专用或通用型解码器，进行各传感器、执行器及电控单元的信号检测与分析；对发动机电控系统进行ECU编码查询、故障码读取、故障码清除、动态数据流读取、波形分析、波形显示执行元件测试系统登录等。



汽车整车构造与传动实训台（各车型）




型号JY-JD01
使用环境：温度-5℃～40℃；湿度≤80％
汽车型号：捷达王（可选）
工作电压：220V
频率：50/60HZ；
功率：750W

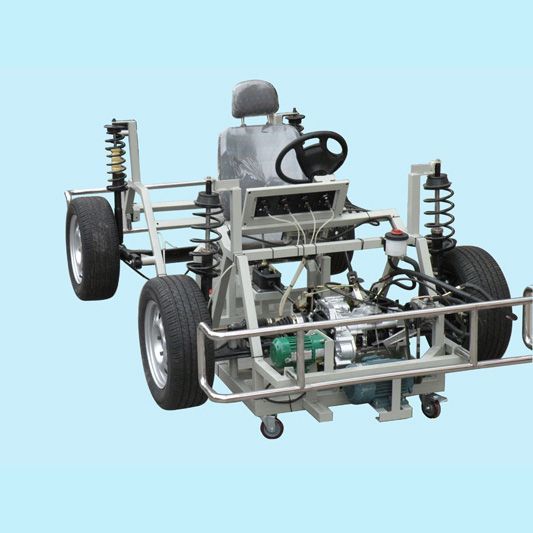

汽车整车构造与传动实训台
一、产品简介：
      万向自锁脚轮台架活动灵活，并带有自锁装置，便于移动教学；整体台架采用刚性结构焊接，所用材料如方管、角钢等采用国标标准材料，支撑可靠，并布有减震元件；表面喷塑处理防腐蚀抗老化，不褪色
二、产品组成：
      汽车整车构成与传动包括发动机总成、变速器总成、完整的前盘后鼓真空助力、液压制动系统、前后悬架、整套完整的传动系统、液压助力转向系统、前后车轮等
三、功能特点
1、对发动机全解剖，能观察到所有赤轮并用不同颜色区分，
2、利用减速电机作为动力输入，让发动机缓慢转动，通过解剖口观察内部各部件之间的传递情况；
3、能够演示底盘中变速器系统的工作过程，对变速器进行解剖，能清楚看到内部构造及原理。
4、能够完成如下实训操作：
（1）制动系统所有部件的拆装（总泵、分泵、真空助力器等）
（2）盘式、鼓式制动器的拆装与调整
（3）液压制动系统的加液、放气等操作
（4）前悬架的拆装与调整
（5）转向系统所有部件的拆装、调整、加液等操作（转向盘、转向柱、转向器、助力转向泵等）
（6）前轮定位的调整
（7）车轮的拆装
（8）传动系所有部件的拆装与调整（手动变速器、主减速器、差速器、半轴、球笼等）
