马自达四轮转向系统实训台-JY14
　　 　　

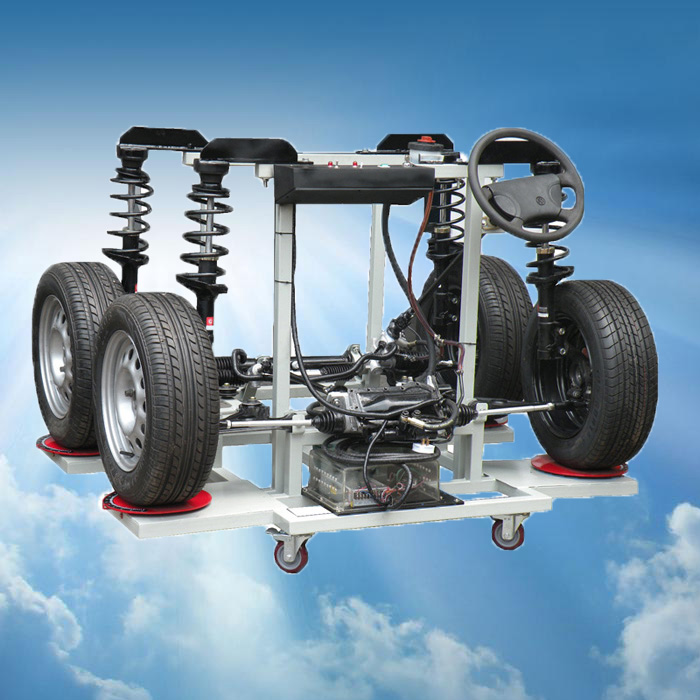

马自达四轮转向系统实训台
型号：JY14
【配置说明】
1、采用电控前转向系统和后随动转向系统总成；配备前后桥、悬架、上下托架和转向节、轮毂、轮胎；转向系统的方向盘、转向助力泵、三相电动机驱动助力泵、；原车原装的四轮转向和点火开关、；交流220V电源、漏电保护开关、移动台架。
【功能说明】
一、真实可运行的汽车四轮转向系统，充分展示汽车四轮转向系统的组成结构，便于理解四轮转向系统的构造和工作原理，并真正实现通过原车原装的的转向控制四轮转向的工作过程。
二、由三相电机做动力源带动助力泵工作，操纵方向盘，可实现四轮转向工作过程及工作原理。
三、可用于模拟四轮定位各参数的调整实验；
四、本实验台带漏电保护开关和保险丝，转动部件带安全罩，确保具有较高的安全性。
五、根据教学内容进行分区，各功能区清晰明了。合理的工业造型，整体结构合理，安全系数高。
【生产工艺】
1、打磨工艺：表面光滑；
2、用线工艺：按照原车标准色进行布线，检测面板与故障开关的线色要求为：端子色采用0。3平方的蓝色线，信号线采用0.5平方的绿色线，充电线采用4平方的白色线，电源线采用8平方的红色线。
3、保险盒：当出现故障时，能直接更换保险丝。
【实训项目】
汽车四轮转向系统组成结构认知实训；
汽车四轮转向系统工作原理演示实训；
汽车四轮转向系统检测维修实训；汽车四轮转向系统电控系统诊断 查看更多宝贝 返回首页

四轮转向系统原理：
四轮转向系统中的后轮也可以转向；
后轮转向根据车辆速度（或者转向盘的转角）来控制。
在车速较低（或转向盘转角很大）时，后轮的转向与前轮相反。
当车辆行驶速度较高（或转向盘转角较小）时，后轮的转向与前轮相同。
21.4.1电控四轮转向
在电子控制的四轮转向系统中，前轮转向器和后轮转向执行器之间没有任何机械连接装置，后轮转向执行器由转向电子控制模块来控制。
电子控制系统中的四轮转向系统利用转向盘转动速度、车辆行驶速度和前轮转角的信息来计算并控制后轮转角。

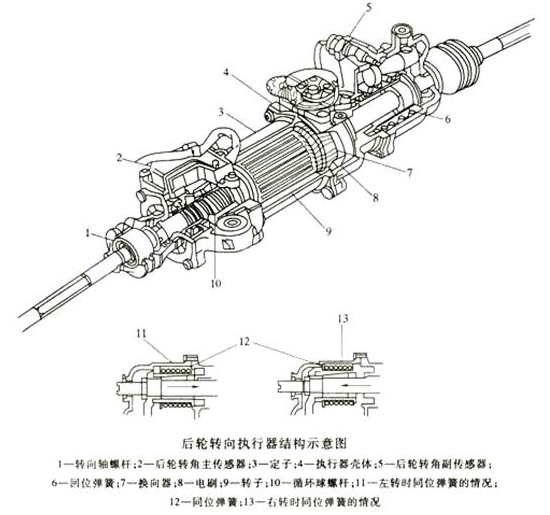

1．后轮转向执行器

 包含一个通过循环球螺杆机构驱动转向齿条的电动机。
