汽车发动机实训台，上柴SC9DF290Q3电控共轨柴油机实验台 [规格型号]： JY-SC9DF290Q3

[产品名称]： 上柴SC9DF290Q3电控共轨柴油机实验台
[价　　格]： 283000元
[产品参数]：

产品介绍：
上柴SC9DF290Q3电控共轨柴油机实验台

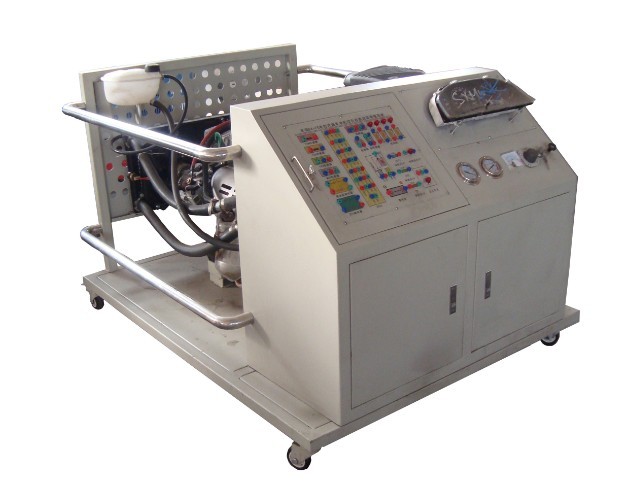

台式发动机实训台（参考外形图1）

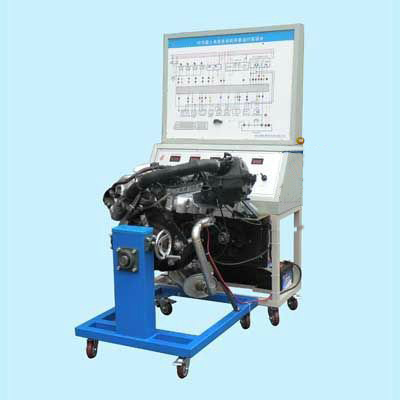

立式发动机实训台（参考外形图2）

一．产品简介
本发动机以共轨原厂电控柴油发动机总成及运行附件为主体部件，发动机可起动运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车电喷柴油发动机结构与原理及工作过程。适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。
本实训系统实训功能齐全、操作方便、安全可靠、美观大方。
二．主要用途
1．适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车发动机模块各单元教学需要。
3．适用于汽车理实一体化教学模式的教学需要。
4．适用于现场教学的教学模式的教学需要。
5．适用于行动导向教学模式的教学需要。
6．适用于工艺化教学模式的教学需要。
7．适用于三位一体化（课堂、现场、实验有机融合）教学模式的教学需要。
8．适用于模块化教学模式的教学需要。
9．适用于汽车职业技能鉴定考核的需要。
10．适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成
共轨原厂电控柴油发动机总成、原车发动机控制电脑、电子油门加速机构、组合仪表、发动机起动运行所有相关的原车附件、故障模拟考核和排除系统、原车电路原理图板及检测端子、90AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、原车故障检测通讯的诊断座、散热系统、台架操作说明书、实验指导书等附件。
各传感器及执行器安装数字显示表、带锁止万向的脚轮、两侧圆形钢管护手、台架高温及转动等部位加装防护装置。
▲设备具体配置及附件详见配置清单说明。
四．功能特点
1．发动机正常起动运行、发动机各模拟运行工况正常（包含：怠速、加速、减速工况等）。
2．故障模拟系统可模拟实际运行工况，设置多种实车发动机常见故障（常规：1-36个），故障点内容及类型可根据用户调整。
3．电压表实时显示传感器与执行器的变化，喷油器脉冲等各执行元器件用LED 灯显示工作状态。
4．配备原车故障检测通讯的诊断座，可使用电脑诊断仪对发动机电控系统读取故障码和数据流等。
5．发动机实训台面板上绘有原车一致的彩色喷绘电路图，1.5mm冷板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析控制系统的工作原理。
6．发动机实训台面板上安装有多功能检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元端子脚的电信号，如电阻、电压、电流、频率、波形信号等参数。
7．发动机实训台加装蓄电池的电源总开关、水箱防护罩、飞轮及其他转动部位防护罩等安全保护装置。
8．发动机实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。

五．使用环境

六．教学项目

七．配置清单（每台）
（发动机整机具体参数技术规格见附件）
基本配置(每台)

产品介绍：
型号：JY-9200
尺寸：1500×1000×1900（长×宽×高）
使用环境：温度-5℃～40℃；湿度≤80％
发动机类型：桑塔纳
发动机型号：AJR（原厂装车发动机）
排量：1.8L
机油等级：API（美国石油学会）标准SG级，
蓄电池：12V48AH
重量：290KG
油箱容积：10L

一、 产品简介：
1. 万向自锁脚轮台架活动灵活，并带有自锁装置，便于移动教学；整体台架采用刚性结构焊接，所用材料如方管、角钢等采用国标标准材料，支撑可靠，并布有减震元件；表面喷塑处理防腐蚀抗老化，不褪色
2. 控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书等。
二、 产品组成：
1. 电控发动机附翻转架：发动机总成、减速机、翻转架、冷却液温度传感器、进气温度传感器、节气门控制总成、进气压力传感器、氧传感器、
2. 发动机操纵运行台：发动机控制单元、原车线束、仪表总成、点火开关、整套散热机构、汽油箱和汽油泵总成、蓄电池、五个数字电压表、真空压力表及燃油压力表、带有完整彩色电路原理图面板、外接式检测端子、智能故障设置盒总成、可移动台架、使用说明书及实验指导书。
三、 功能特点
1. 本实验台可使学生了解发动机的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理。
2. 通过显而易见的电脑检测端子，配合万用表检测如节气门位置传感器、进气温度传感器、进气压力传感器、水温传感器、爆震传感器、氧传感器等各传感器和执行器的电压及电阻值。
3. 设置发动机常见故障，通过故障显示，进行学生故障分析、故障排除、及检测诊断实训，培养学生故障分析检测诊断思维能力。
4. 拆装中发动机可做轴向任何角度翻转和静止；
5. 分置拆装、操纵两系统互不干扰，又方便联接；
6. 进行电喷发动机的基本操作和学习
7. 电控运转试验，再现发动机工作状况，适时检测装配效果和能调出数据流；
8. 充分满足发动机解体、装复、调试、运转、检验全过程的要求
四、 显示功能
1. 可通过原厂组合仪表、可以看到发动机的转速，及其它指示灯的工作情况. 可以通过故障指示灯来显示故障。
2. 五个数字电压表显示传感器电压，可直观地看到各个传感器等的电压随着负载不同而变化的情况，实时显示发动机的动态、静态信号参数。
3. 通过压力表显示燃油、真空表显示进气真空压力的实际数据；还可以看到进气真空度随负载而变化的情况。
4. LED电压表实时显示传感器变化，喷油器脉冲LED灯显示。
五、 检测功能
备OBD2电脑数据检测端口，可通过连接专用或通用型解码器，进行各传感器、执行器及电控单元的信号检测与分析；对发动机电控系统进行ECU编码查询、故障码读取、故障码清除、动态数据流读取、波形分析、波形显示执行元件测试系统登录等。
