汽车实物示教板

汽车充电系统实训设备

产品品牌   嘉育 产品型号   JY 产品描述

采用实物分解挂置，直观明了，能让学生清楚了解发电机内部结构。配备整体式发电机，由电机驱动发电，并配备检测口，可以测量线圈的交流电主整流后的直流电，并可通过专用仪器仪表检测。 ...

产品介绍
　　结构组成：发电机分解部件、充电指示灯、点火开关、电流表、电压表、三相电机、风扇（负载）、发电机总成、蓄电池、专用万用表、智能化故障设置和考核装置接口，与智能化故障设置盒连接可实现相关各项功能、移动台架等。

功能特点：
1．真实可运行的充电系统，充分展示汽车充电系统的组成结构。
2．打开点火开关，触发三相电机运行，带动发电机工作，充电指示灯灭，蓄电池端电压升高，真实演示汽车充电系统的工作过程，通过面板上的电流表、电压表可观察到充电电流和蓄电池电压的数值。
3．示教板面板上绘有彩色喷绘电路图和工作原理示意图，喷绘图由有机玻璃保护，四周由铝材镶边，学员可直观对照电路图和实物，认识和分析充电系统的工作原理。
4．示教板面板上安装有检测端子，可直接在面板上检测充电系统各电路元件的电信号，如电阻、电压、电流、波形信号等。
5 . 示教板底架部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮，示教板底座上配有40cm左右的桌面，方便于放置资料、轻型检测仪器等。
6.  示教板配备有使用说明书及相关资料。

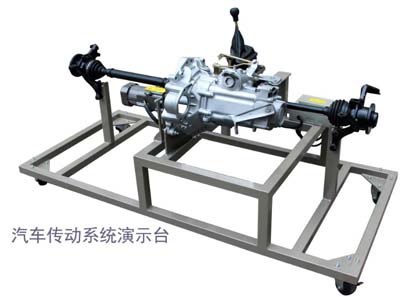

汽车传动系统实训台

产品品牌   嘉育 产品型号   JY 产品描述

1. 采用真实的传动系统实物进行剖面处理，充分展示传动系统的组成结构。
2. 由三相齿轮减速感应电机带动变速器输入轴做低速运转，真实演示从变速器的输入轴到驱动轮的动力传递过程。...
产品介绍
该设备采用大众捷达传动系统实物进行剖面处理，全面展示传动系统的组成结构。适合于汽车传动系统理论教学和拆装实训的教学需要。

1.   采用真实的传动系统实物进行剖面处理，充分展示传动系统的组成结构。

2.   由三相齿轮减速感应电机带动变速器输入轴做低速运转，真实演示从变速器的输入轴到驱动轮的动力传递过程。

3.   实训台驱动部分加装安全防护罩。

4.   实训台提供了学员拆装传动系统的工作平台。

1.   外形尺寸：1600×1400×1200mm(长×宽×高)

2.   动力电源：三相四线(三相五线 380V±10% 50Hz)

3.   三相齿轮减速感应电机：

u 型  号：5IK120GN-C

u 额定电压：AC 220V/380V 50Hz

u 额定功率：120W

u 额定转速：50Hz 90/1400rpm 60Hz 90/1500rpm
