汽车驾驶模拟器说明书


  产品简介

主被动式汽车驾驶模拟器

说明书

前 言
为了你能正常使用，请仔细阅读本说明书。

系统电压：AC220±22V，50HZ。若在市电不稳定的地区使用该设备，强烈建议使用交流稳压电源，稳压电源功率每台不小于280W，带模拟动力的每台不小于350W。
系统构成：模拟器基本构成有驾驶舱、显示器、主控器、传感器、传感板、采集卡、数字转换卡等构成。
由于模拟驾驶器所选配件品牌较多且我公司升级更新更优产品，因此，具体产品结构设计和配置以实际配置为准，本说明书不另作介绍。如用户擅自维修、改装、错误操作或使用加装与本产品无关软件的，视为用户自动放弃免费保修服务。
本书介绍如有不明与错漏之处，欢迎广大用户提出宝贵的意见和建议，我们将会不断改进和完善，谢谢！

概   述
本汽车驾驶模拟器为国家重点节能科技开发项目,产品严格遵照交通部JT/T398-2005交通行业标准，符合2005年3月1日起施行的最新版《机动车驾驶员培训教学大纲》的标准生产，新增加了：安全带、雨刷、夜间驾驶远近灯光的控制、场地9项（通过连续障碍、通过单边桥、直角转弯、侧方位停车、上坡定点停车与坡道起步、限速通过限宽门、百米加减档、起伏路驾驶、曲线行驶等）。

公司集国外多家汽车驾驶模拟器之长,将计算机立体三维成像技术,现代模拟驾驶技术融为而设计,　系统利用仿真技术产生逼真的三维立体的道路驾驶场景，采用图形运算加速和高速显示系统，具有很强的身临其境的感觉，教员根据教学任务选择不同的系统地形。包括各种天气状况；各种交通地形，如立交桥、涵洞、十字路口、坡道；等多种情况下驾驶、压井盖、会车、跟车、碰撞等情况。产品包括驾驶舱、显示器、计算机、传感器、数据采集卡等组成，具有操作真实感强，性能稳定可靠，功能齐全，音质图像效果好等特点，是各大汽车驾驶培训学校、部队及各大院校技能培训首选的产品。

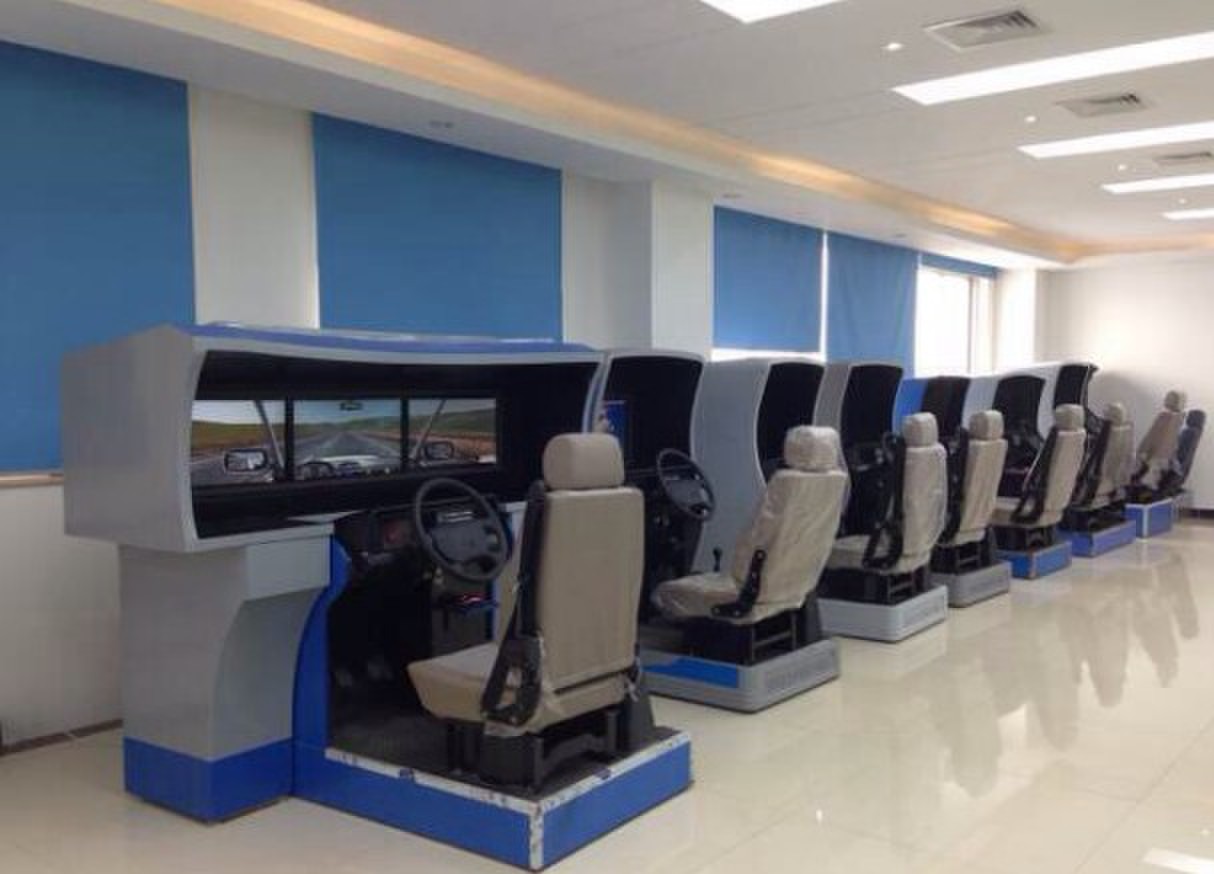

主被动式汽车驾驶模拟器
驾驶模拟器的视景的一部分由真实外景拍摄经计算机处理的三维实时图像生成，中央监控计算机和驾驶舱计算机都有菜单提示。

图1总体结构原理

1．1具有主被动式双重功能：主动和被动训练模式的视景图像均由计算机生成，区别在于被动式模拟视景变化由计算机程序控制，它发出语音指令，学员按指今操作。
主动式的视景变化由学员驾驶产生，被动式驾驶模拟主要用于初级阶段，主动式驾驶模拟主要用于中、高级阶段学习。
1．2视景图像技术指标：前视景（占主体、有显示挡位，成绩分数）；后视景（后视镜，可拖动）；模拟仪表（车速、里程、发动机转速，可关闭）；车头（货车，吉普车，轿车、大客车）；通过双击鼠标可实现正视图像与俯视图像驾驶之间切换。
1．3主控台可以控制40台驾驶舱，40台之间具有交互式训练功能，每单机也可独立使用，所有驾驶舱都具有驾驶复现功能。
1．4训练场景科目：一般道路、高速公路、城市道路和专项训练，专项训练共有10个场景进行特殊训练，分别为：曲线穿桩、倒车移位、8字形路、直角弯路、蛇形路，障碍桥训练（包括单边桥、双边桥及骑越障碍）、凹凸路训练   包括单凸路、双凸路及横断路，山区道路，停车训练（包括就位停车、原位停车及斜位停车，山区道路2。道路中有：立交桥、遂道、十字路口、通道、人行道、坡道、交通标志、标线、岗停和交警、行人（会走）、自行车（会走）、红绿灯会变。）
1．5天气 一般道路可选择4种天气：白天、雪天、雨天、雾天、城市道路有雨天、白天、其它场景只可以选择白天。
1．6画面选择
  可以选择打开或关闭左后视镜，右后视镜、向导地图、错误提示。
1．7其它车辆选择
             一般道路：选择其它车辆较多时其他车辆数目为：15辆
                       选择其它车辆中等时其他车辆数目为：10辆
                       选择其它车辆软少时其他车辆数目为：5
                       选择没有其它车辆时其他车辆数目为：0辆
             高速公路：选择其它车辆较多时其他车辆数目为：45辆
                       选择其它车辆中等时其他车辆数目为：30辆
                       选择其它车辆软少时其他车辆数目为：15辆
                       选择没有其它车辆时其他车辆数目为：0辆
            城市道路： 选择其它车辆较多时其他车辆数目为：60辆
                       选择其它车辆中等时其他车辆数目为：40辆
                       选择其它车辆软少时其他车辆数目为：20辆
                       选择没有其它车辆时其他车辆数目为：0辆
 山区道路：选择其它车辆较多时其他车辆数目为：9辆
                       选择其它车辆中等时其他车辆数目为：6辆
                       选择其它车辆软少时其他车辆数目为：3辆
                       选择没有其它车辆时其他车辆数目为：0辆
其它场景没有其他车辆
当场景中其他车辆被撞后，将停留4秒后被删除。在车辆被删除后2秒，场景中将重新发车以维持场景中其他车辆数的恒定。
1．8车型选择   在训练中可有四种车型选择；小汽车、吉普车、大货车、大客车。
1．9汽车模型技术指标：汽车多自由度数学模型，实现汽车转向、制动和加速的逼真模拟。
1．10中央监控台技术指标：主监控程序界面如下图：
（其中，操作监视为图形指示，这样可以很清楚地看出被监视的模拟器的操作是否规范，同时可以打开监视功能，画面监视窗口将显示与被监视模拟器完全一样的画面。另外，在画面监视窗体中双击鼠标左键，将切换为俯视监视，在地图中，被监视模拟器用红色的点给制，其他模拟器用黑色的点绘制。

图2主监控程序界面
1.11测试调整功能  操作各机件，在右图中均会随机显示。该功能还可以用来教员做演示样板，让学员仿学。
调整值：


安全使用注意事项

1.本设备使用安全电源为国家标准单相220V交流电。
2.驾驶模拟器在搬运、安装过程中，应防止剧烈撞击，尽量必免设备外部磨损。
3.安装本设备的斜度水平不应超出5。
4.使用过程中，若出现数据偏差，应立即排除故障后方可进行操作，确保设备正常运转。
5.排除故障时，请按说明书操作或按安装人员培训方法去排除。非转业人员或未经培训的人员切勿擅自修理。
6.本设备必须在教员的指导下进行操作，切勿学生擅自使用。
7.主管本设备的负责人要必需定期检查总电路的漏电保护装置及线路维护的安全措施。
8.保持教室的环境卫生，做到每天下课后设备的清洁。
9.为了使本设备的安全运行，请在安装设备之前用户必须提供一级短路保护装置。
