2013年汽车教学设备，汽车电路实验箱


  设备采用模块化设计，分通用资源部分和实训模块组成，通用资源部分固定，实训模块设计成可更换，更换不同实训板即可完成不同的实训项目，可以完成传统电工电子项目和汽车电工电子基础性实训内容。

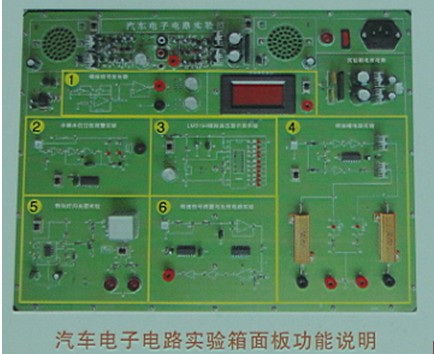

 汽车电工电子基础实训箱

1.设备采用模块化设计，分通用资源部分和实训模块组成，通用资源部分固定，实训模块设计成可更换，更换不同实训板即可完成不同的实训项目，可以完成传统电工电子项目和汽车电工电子基础性实训内容。

2.固定通用资源包括:

⑴ 直流稳压电源：提供±15V、±12V、±5V六路固定直流电源,两路0～30V/0.5A可调稳压电源。

⑵ 直流恒流源:提供0～200mA恒流源，分为2mA、20mA、200mA三档，每档均连续可调。

⑶ 函数信号发生器：输出正弦波、方波、三角波，频率范围为0.2Hz～2KHz。

3.实训模块包括戴维南定理和诺顿定理板、集成运算放大器基本运算电路板、A/D转换器电路和 D/A转换器电路板、模拟汽车前照灯自动变光电路板、模拟汽车燃油喷射电路板等十几块实训模板。    1.输入电源：单相三线～220V±10%  50Hz

2.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m

3.装置容量：＜200VA

实训项目：

1.欧姆定律；
2.基尔霍夫定律；
3.戴维南定理和诺顿定律；
4.叠加原理；
5.电阻的串、并、混联电路；
6.谐振电路；
7.二极管的伏安特性测试；
8.三极管的开关特性测试；
9.二极管的限幅器、钳位器；
10.晶体管共射极单管放大器；
11.场效应管放大电路；
12.集成运算放大器的基本运算电路；
13.正弦波振荡器；
14.稳压电路；
15.单相半波整流、滤波电路；
16.单相半波可控整流电路；
17.单结晶体管触发电路；
18.译码器；
19.触发器；
20.移位寄存器；
21.计数器及其应用；
22.555定时器的应用；
23.A/D转换器电路和D/A转换器电路；
24.汽车点火控制电路；
25.模拟步进电机驱动电路；
26.模拟汽车燃油喷射电路；
27.模拟汽车充电系统电压监视器电路；
28.模拟冷却液温度传感器电路；
29.模拟霍尔轮速传感器电路；
30.模拟汽车全自动空调电路；
31.模拟汽车空调电子风扇电路；
32.模拟汽车空气流量计电路；
33.模拟汽车前照灯自动变光电路；
34.模拟汽车刮水器延时控制电路。
