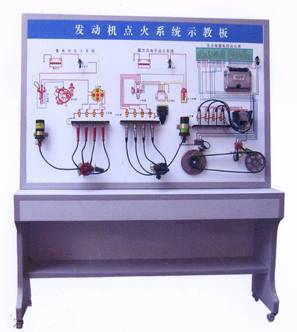

汽车点火系统示教板 发动机点火综合示教板

一、配置：电脑、节气门位置传感器、温度传感器、曲轴位置感应器、凸轮轴位置感应器等与点火直接相关的传感器、点火放大器、电池、高压线、高压包、火嘴、电机、爆震传感器、故障设置和排除盒、线路图、控制面板、可移动台架、使用说明书。
二、功能：
   1）适用于各级别的培训、考核。
   2）可演示点火系统的工作原理。
   3）可检测电脑各管脚和各电器元件电信号。
   4）有专门的故障排除区和设置区，故障设置采用集成电路板，可设置1-72个故障。
   5）可增设接线功能，学员可根据原理图进行系统连线操作。

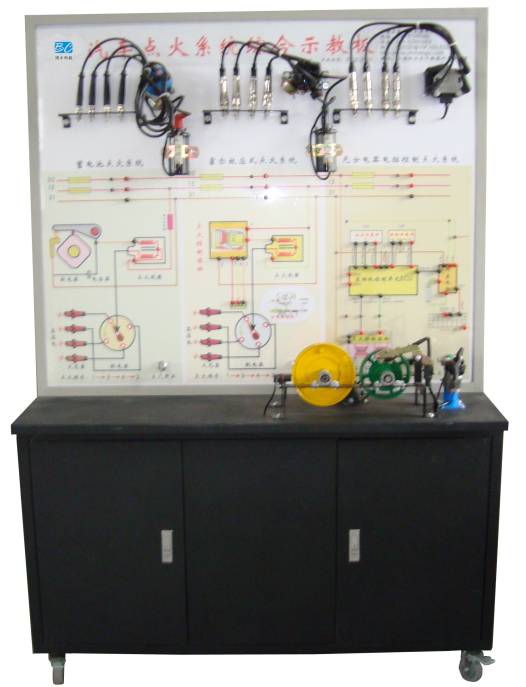

汽车点火系统示教板（三合一）

（一）产品简介
      本产品选用汽车三种点火系统实物，展示汽车点火系统的结构与原理；面板上绘有三种完整的点火系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。
（二）结构组成
安装三类型点火系统:①传统点火系统②大众霍尔电子点火系统③大众电控双缸点火系统;
发动机电脑、曲轴位置感应器、凸轮轴位置感应器等与点火直接相关的传感器、点火放大器、电源、高压线、高压包、火花塞、调速电机、分电器、控制面板、可移动台架、OBD诊断座、彩色原理与结构图、故障设置系统、使用说明书及任务驱动式实训指导书等。
（三）功能特点
1．操纵开关及按钮，可真实演示汽车三种点火系统的工作过程。
2．数显表显示各传感器信号电压值；
3．通过面板上对应的电路检测端子，可测试电压、电流、阻值等各种信号参数；
4．发光二极管显示系统执行器状态；
5．故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。6．汽车油漆高温烤漆处理；转动部件外加装防护装置；加装交流电源漏电保护装置。
7．底架部分采用实验桌，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。
8．装OBD诊断座，可测试系统故障码及数据流等参数。
（四）技术参数
外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
电源：220V交流电压；
工作电压：12V直流电压；
工作温度：-50℃～50℃；

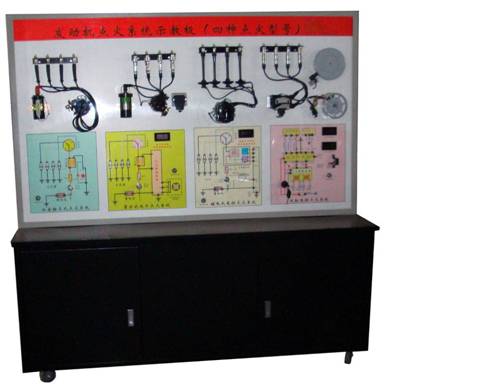

发动机点火综合示教板（四合一）
（一）产品简介
本产品选用汽车四种点火系统实物，展示汽车点火系统的结构与原理；面板上绘有六种完整的点火系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。
（二）结构组成
安装六种类型点火系统:
①传统点火系统(国产白金点火系);
②电控双缸点火系统(时代超人);
④磁脉冲有分电盘式点火系统整套配件(丰田5A-FE);
④电子霍尔式点火系统统整套配件(大众);
发动机电脑、曲轴位置感应器、凸轮轴位置感应器等与点火直接相关的传感器、点火放大器、电源、高压线、高压包、火花塞、调速电机、分电器、控制面板、可移动台架、彩色原理与结构图、故障设置系统、使用说明书及任务驱动式实训指导书等。
（三）功能特点
1．操纵开关及按钮，可真实演示汽车四种点火系统的工作过程。
2．数显表显示各传感器信号电压值；
3．通过面板上对应的电路检测端子，可测试电压、电流、阻值等各种信号参数；
4．发光二极管显示系统执行器状态；
5．故障模拟系统可模拟实际运行工况，设置多种实车常见故障。
6．汽车油漆高温烤漆处理；转动部件外加装防护装置；加装交流电源漏电保护装置。
7．底架部分采用实验桌，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。
8．装OBD诊断座，可测试系统故障码及数据流等参数。
（四）技术参数
外形尺寸：1740mm×550mm×1850mm（长×宽×高）；
电源：220V交流电压；
工作电压：12V直流电压；
工作温度：-50℃～50℃；

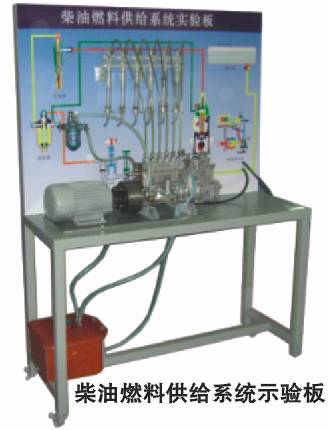

柴油燃料供给系统实验板

（一）柴油供给系统实验板产品简介
      本产品选用四缸传统柴油机燃油系统材料为基础制作，模拟发动机运转，演示传统柴油机燃油系统的工作过程；本示教板功能齐全、操作方便、安全可靠。
（二）柴油供给系统实验板结构组成
       高压油泵、喷油轨管总成、油箱总成、电动机、手油泵总成、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘结构原理图、控制面板、可移动台架、使用说明书及任务驱动式实训指导书等。
（三）柴油供给系统实验板功能特点
1．面板上绘有完整的传统柴油机燃油系统原理图。
2．操纵开关及按钮，可真实演示传统柴油机燃油系统的工作过程。
3．数显表显示电压值。
4．发光二极管显示工作元器件状态。
5．故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。
6．汽车油漆高温烤漆处理；加装交流电源漏电保护装置；转动元器件外加装防护装置。
7．底架部分采用实验桌，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。
（四）技术参数
外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
电源：220V交流电压；
工作电压：12V直流电压；
工作温度：-50℃～50℃；
电机：220V/750W
